艾默生ups電源NX三進三出10－200KVA系列參數



艾默生ups電源NX三進三出10－200KVA系列參數

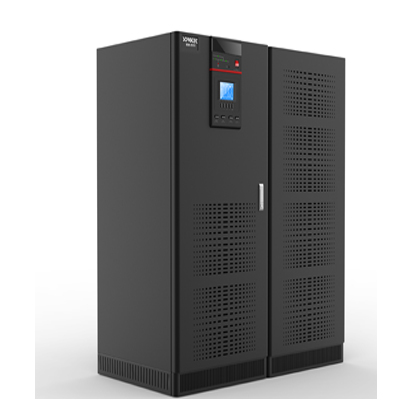

艾默生ups電源NX三進三出10－200KVA系列參數艾默生UPS電源--運用領域:ISP運用，中等規劃的網管系統/機房，計費基地，呼叫基地，事務服務器群，工業過程控制運用，中等規劃的辦公自動化，精密儀器設備

艾默生UPS電源--功用特色 三進三出，380/400/415V，50/60Hz 純在線，雙改換-供應最好供電質量 最新IGBT整流技能和雙DSP的全數字控制技能-帶來超高能力密度，體積小，分量輕 渙散式并聯技能-支撐多臺并聯（6臺）和在線擴容 數字環流技能，環流小-極高的并聯系統可靠性 內制的雙總線功用-前進系統可靠性 標配輸入防雷板-超強地域習慣性 全正面保護-可靠墻靠設備裝置，節約空間 支撐多種接口，多種渠道的網絡監控-方便IT客戶的管理 綠色電源技能，高功率因數，低諧波電流-節能，下降系統本錢 超寬輸入電壓抗擾規劃-習慣惡劣電網環境 智能化電池管理-保護電池，延伸電池壽數 滿意世界CE安規認證懇求-高運用安全性 超大LCD界面，支撐12種言語-世界化 艾默生UPS電源--系統特色 全數字DSP控制：2哥6bit的40M HDSP控制技能，處理數度更快，輸出功用更優良，可靠性更高 IGBT高頻智能整流技能，輸入功率因數高達0.99，輸入電流諧波低至3%；IGBT高頻智能逆變技能，輸出功用更優良 多至6臺UPS直接并聯，直接并機，無需并機柜 業界最寬的輸入電壓和頻率規劃，120V-276VAC(相壓，120VAC可供應72%額外負載)，40~60Hz頻率規劃，全球適用 13種言語顯現大屏幕320×240點陣LCD,圖形花狀況與參數表述，供應最好的用戶界面 冗余電扇技能，前進系統可靠性 全正面保護 自診斷技能 艾默生UPS電源--技能參數 類型 NXe NXa 容量（kVA） 10 15 20 30 40 60 80 100 120 140 160 200 噪音（1m） ＜53dB ＜56dB ＜60dB ＜65dB ＜68dB 主路輸入 輸入電壓 380/400/415V(線電壓) 輸入方法 三相四線 功率因數 ＞0.99 諧波電流 ＜3% 電壓規劃 -45%~+25%，-20%~+25%滿載工作-20%~-45%之間降額運用，-45%可帶72%負載 頻率規劃 50~60Hz ±10% 旁路輸入 輸入電壓 380/400/415V(線電壓) 輸入電壓規劃 上限：+10%+15/+20%；下限：-10%/-20-30-40% 輸入方法 三相四線 頻率規劃 50Hz ±10% 整流 額外電壓 556V 穩壓精度 ±0.5% 輸出 穩壓精度 ±0.5% 動態電壓瞬變規劃 ±5%（0%~100%~0%負載改變） 動態瞬變康復時間 5mS 電壓畸變（線性負載） THD＜1% 電壓畸變（非線性負載） THD＜3% 功率因數 0.8（滯后） 頻率盯梢規劃 50Hz ±3Hz (±1Hz,±2Hz可調) 頻率精度(電池逆變) ±0.05% 三相相位差 100%不平衡負載電壓時安穩精度 ±0.5% 頻率盯梢速率 ≤1Hz/S 逆變器過載能力 110%60分鐘；125%10分鐘；150%60秒 輸出電流峰值比 3︰1 切換時間 0 系統 整機工作效率 最高可達94%（逆變效率大于97%） 顯現 大屏幕中文LCD+LED EMC/EMI IEC62040/EN50091-2 CLASS-A; IEC1000-3-2.3.4.6.8.9.11Level Ⅲ; IEC61000-4-2,4,5Level Ⅳ 安規懇求 CCEE 空載環流 ＜1A 電流不平衡度 ＜1% 絕緣電阻 ＞2M(500Vdc) 絕緣強度 （輸入、輸出對敵）2820Vdc,1min無飛弧 防護等級 IP20 商品外形尺度與質量 類型 寬×高×深（mm） 分量（㎏） NXe10KVA3×3 600×1400×700 180 NXe15KVA3×3 204 NXe20KVA3×3 204 NXa30KVA3×3 600×1600×700 310 (不含電池)，720（含電池） NXa40KVA3×3 340（不含電池），740（含電池） NXa60KVA3×3 400（不含電池） NXa80KVA3×3 445（不含電池） NXa100KVA3×3 700×1800×700 720（不含電池） NXa120KVA3×3 720（不含電池） NXa140KVA3×3 1000×1800×700 824 NXa150KVA3×3 973 NXa200KVA3×3 973 產 品 描 述  Paradigm NXa智能高頻在線式UPS艾默生網絡動力最新推出的新一代三進三出型全數字在線式智能溝通不間斷電源系統，包括30KVA、40KVA、60KVA、80KVA、100KVA、120KVA等六個類型，可6臺機器直接并聯工作。  1. 根據DSP的全數字控制技能 在Liebert Nxa UPS中，所有的功率改換器（比如整流器、逆變器和DC/DC改換器等）和系統元件（比如旁路和逆變器的靜態開關）都是由2個16位40MHz的DSP（數字信號處理器）控制的。 DSP的高速和準確控制功用使UPS可由領先的柔性的邏輯算法完結極高的功用和可靠性。 2. 高可靠的功率器材 整流器和逆變器都是根據IGBT元件，DC/DC改換器也是運用IGBT。其可靠性和高速開關特性使UPS具有高可靠性和高效率。 3. 優勝的整流器功用 不管線性負載或非線性負載整流器都有十分小的輸入電流諧波（＜3%）和十分高的輸入功率因數（＞0.99），可以減少前端的配電裝置和電纜的本錢，一起使得前端發電機的容量大為下降。 4. 領先的并聯功用 并聯功用在添加UPS系統容量的一起更進一步前進了電源的可靠性。例如N+1系統中，假定1臺UPS因偶爾毛病而退出，剩下的系統依然可以向精密的負載前進安穩的電力供應。 Liebert NXA 系列UPS可完結多達6臺并聯而無需添加任何功用卡或別的選件，擴容或冗余時，并聯系統的設置只是通過軟件就可完結。 并聯功用通過同享并聯信號電纜、實時的負載均分調理和靈敏的智能化控制完結。精密負載在各種工作方式和條件下都受到最大可靠性和可用性的保護。負載不平衡度在1+1系統中＜3%，在N+1系統中＜3%。 并聯均流電感作為選件用于前進旁路狀況的電流均分功用。80KVA以上的并聯系統中，供應會集靜態旁路選件。 5. 極寬的輸入電壓規劃 整流器輸入電壓規劃是相電壓從 120V 到 276V (低于176V 時降額)，頻率規劃從 40Hz 到 60Hz 。在 176V，整流器在不給電池充電時擔負100%負載，在 120V ，可承當72%負載。這是一個全球性寬的UPS輸電壓規劃，最大也許阻撓電池的不必要的放電，這么確保電池的更長的壽數和可用性。 6. 裝備圖形LCD顯現器的多功用面板 Liebert NXA UPS的多功用面板配有大尺度圖形顯現LCD、模仿LED顯現和功用鍵、菜單鍵。通過圖形的 LCD 顯現和界面友愛的菜單操作系統,用戶能簡單非閱讀輸入、輸出、負載和電池參數。而且當時的 ups 狀況和告警是可自動地快速通知。別的,為提示的警告和毛病， 蜂鳴器會宣布嗶嗶聲，毛病指示LED將被點亮。 超越500條歷史記錄可作為毛病剖析的參閱。 7. 大功率電池充電器 支撐選用高容量電池進行長達1小時延時備電的用法，并確保在10小時內康復電池容量。在100%負載條件下充電電流可設置到正常輸入電流的25%。 一個高效能的部充電器可以在又一次停電之前縮短電池的康復時間，一起無需添加長延時所有必要的外配充電器。



UPS電源工作原理

(1)在線式

在線式UPS(On-Line UPS)的運作方式為“市電和用電設備是阻隔的，市電不會直接供電給用電設備”，而是到了UPS就被改換成直流電，再兵分兩路，一路為電池充電，另一路則轉回溝通電，供電給用電設備，市電供電質量不穩或停電時，電池從充電轉為供電，直到市電康復正常才轉回充電，“UPS在用電的悉數進程是全程介入的”。其利益是輸出的波型和市電一樣是正弦波，而且純潔無雜訊，不受市電不安穩的影響，可供電給“電感型負載”，例如電電扇，只要在UPS輸出功率滿意的前題下，可以供電給任何運用市電的設備。

UPS電源一貫使其逆變器處于工作狀況，通過電路將外部溝通電轉變為直流電，再通過高質量的逆變器將直流電改換為高質量的正弦波溝通電輸出給計算機。在線式UPS在供電狀況下的首要功用是穩壓及避免電波煩擾;在停電時則運用備用直流電源(蓄電池組)給逆變器供電。因為逆變器一貫在工作，因此不存在切換時間疑問，適用于對電源有嚴格懇求的場合。在線式UPS電源不一樣于后備式的一大利益是供電持續長，一般為幾個小時，也有大到十幾個小時的，它的首要功用是可以讓您在停電的狀況可像往常一樣工作，顯著，因為其功用的格外，報價也顯著要貴一大截。這種在線式UPS比照適用于計算機、交通、銀行、證券、通訊、醫療、工業控制等職業，因為這些領域的電腦一般不允許出現停電表象。

(2)后備式

后備式又稱為非在線式不間斷電源(Off-Line UPS)，它只是“備援”性質的UPS，市電直接供電給用電設備也為電池充電(Normal Mode)，一旦市電供電質量不穩或停電了，市電的回路會自動堵截，電池的直流電會被改換成溝通電接手供電的使命(Battery Mode)，直到市電康復正常，“UPS只有在市電停電了才會介入供電”，不過從直流電改換的溝通電是方波，只限于供電給電容型負載，如電腦和監督器。

往常處于蓄電池充電狀況，在停電時逆變器緊迫切換到工作狀況，將電池供應的直流電轉變為安穩的溝通電輸出，因此后備式UPS也被稱為離線式UPS。后備式UPS電源的利益是：工作功率高、噪音低、報價相對便宜，首要適用于市電不堅定不大，對供電質量懇求不高的場合，比照合適家庭運用。但是這種UPS存在一個切換時間疑問，因此不合適用在要害性的供電不能間斷的場所。不過實踐上這個切換時間很短，一般介于2至10毫秒，而計算機本身的交換式電源供應器在斷電時應可堅持10毫秒支配，所以自個計算機系統一般不會因為這個切換時間而出現疑問。后備式UPS一般只能持續供電幾分鐘到幾十分鐘，首要是讓您有時間備份數據，并從速結束手頭工作，其報價也較低。對不是太要害的電腦運用，比如自個家庭用戶，就可配小功率的后備式UPS。

(3)線上交錯式

線上交錯式又稱為線上互動式或在線互動式(Line-Interactive UPS)，底子運作方法和離線式一樣，不一樣的地方在于線上交錯式雖不像在線式全程介入供電，但隨時都在監督市電的供電狀況，本身具有升壓和減壓賠償電路，在市電的供電狀況不志向時，即時校正，減少不必要的“Battery Mode”切換，延伸電池壽數。

這是一種智能化的UPS電源，所謂在線互動式UPS，是指在輸入市電正常時，UPS的逆變器處于反向工作(即整流工作狀況)，給電池組充電;在市電失常時逆變器立刻轉為逆變工作狀況，將電池組電能改換為溝通電輸出，因此在線互動式UPS也有改換時間。同后備式UPS比照，在線互動式UPS電源的保護功用較強，逆變器輸出電壓波形較好，一般為正弦波，而其利益是具有較強的軟件功用，可以便當地上彀，進行UPS的遠程控制和智能化處理?？勺詣觽蓽y外部輸入電壓是不是處于正常規劃以內，如有差錯可由穩壓電路升壓或降壓，供應比照安穩的正弦波輸出電壓。而且它與計算機之間可以通過數據接口(如RS-232串口)進行數據通訊，通過監控軟件，用戶可直接從電腦屏幕上監控電源及UPS狀況，簡化、便當處理工作，并可前進計算機系統的可靠性。這種UPS會集了后備式UPS功率高和在線式UPS供電質量高的利益，但其穩頻特功用不是十分理想.
