艾默生GXE系列單相小功率UPS電源型號

艾默生GXE系列單相小功率UPS電源型號艾默生GXE系列ups電源該系列UPS共涵蓋1K、2K、3K、6K、10K五種型號，每種型號分標機與長機兩款類型。系統采用突破性超緊湊設計，體積較同類型產品小30%～70%，大屏LCD顯示，更為直接、方便地進行設置，其節省空間、綠色節能、友好人機界面、智能管理等特點能夠更好地滿足客戶需求。在整個開發過程中，艾默生網絡能源不僅加強了技術的升級與應用，同時在產品的環境適應能力上做了很多考慮和實驗，基本涵蓋了氣候類、機械類、電氣類和特別粉塵類環境，全面考慮了中國電氣設備運行環境的實際狀況。

艾默生GXE06K00TL1101C00電源采用在線式設計，總額定容量為4800W，總額定功率為6KVA，可以滿足日常用戶的電力續航需求。該電源設計靈活，采用不同輸入電壓產生不同工作效率的方案，不僅可以滿足用戶的需求還在盡可能程度上保護電源，延長使用壽命。電源內部用閥控式密封鉛酸蓄電池，可以支持最少4分鐘的后備時間，同時支持消費者外接電池，具體支持時間根據電池容量而定。整個電源在充電時間上分為兩種情況：帶載100％放電至UPS自動關機，6h充至電池容量的90％。可以說這款電源不僅安全而且智能化。

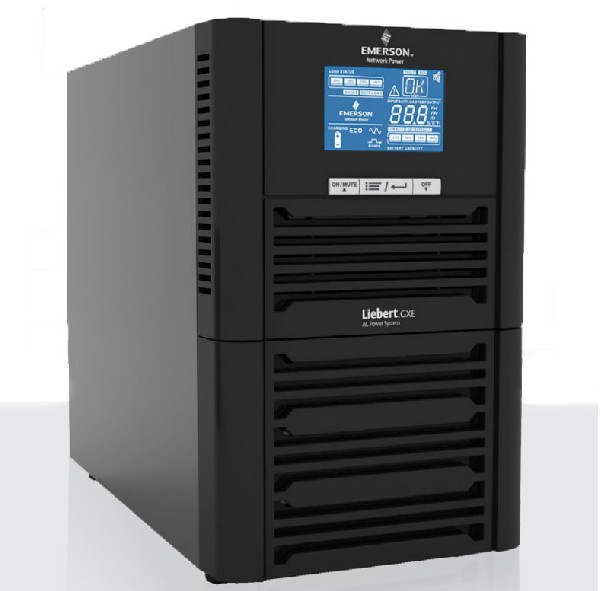

艾默生 GXE06K00TL1101C00
UPS類型	在線式
額定容量	4800W
額定功率	6KVA
額定電壓	220/230/240Vac
負載功能	標機11.5m（半載），4.5m（滿載）
整機效率	≥91％
輸入電壓范圍	120-288Vac， 176-288Vac滿載工作；120-176Vac線性遞減V
輸入頻率范圍	50/60Hz±5HzHz
輸入功因	≥0.99
輸出電壓范圍	220/230/240Vac±3％V
輸出頻率范圍	正常模式時，旁路50/60Hz±5Hz內時，輸出跟蹤旁路頻率Hz
輸出電壓波形	正弦波
電流峰值比	3:1
接口端口	DB-9 RS-232、B型USB
過載能力	額定輸入：105-125%，5min
后備時間	＞4min分鐘
電池類型	閥控式密封鉛酸蓄電池
電壓電流	192Vdc，標機2A max，長機4A max
電池容量	16×12V×7Ah（標機電池模塊）；由用戶外接電池容量確定（長延時機）
充電時間	帶載100％放電至UPS自動關機，6h充至電池容量的90％（僅對標機電池箱模塊）*
工作環境	工作溫度：0-40℃，工作濕度：5-95%RH（無冷凝）
存儲環境	存儲溫度：－40-70℃
操作高度	＜1500m，超過1500m時，參照GB/T3859.2 降額使用
噪音值(dBA)	＜55dB
外觀尺寸	180x345x525mm
產品重量	16.5kg（標機）/17kg（長機）
其它性能	電壓失真度：≤3％額定線性負載，≤5％額定非線性負載  安裝方式：塔式  切換時間：市電 →電池 0ms

UPS電源工作原理

(1)在線式

在線式UPS(On-Line UPS)的運作模式為“市電和用電設備是隔離的，市電不會直接供電給用電設備”，而是到了UPS就被轉換成直流電，再兵分兩路，一路為電池充電，另一路則轉回交流電，供電給用電設備，市電供電品質不穩或停電時，電池從充電轉為供電，直到市電恢復正常才轉回充電，“UPS在用電的整個過程是全程介入的”。其優點是輸出的波型和市電一樣是正弦波，而且純凈無雜訊，不受市電不穩定的影響，可供電給“電感型負載”，例如電風扇，只要在UPS輸出功率足夠的前題下，可以供電給任何使用市電的設備。

UPS電源一直使其逆變器處于工作狀態，通過電路將外部交流電轉變為直流電，再通過高質量的逆變器將直流電轉換為高質量的正弦波交流電輸出給計算機。在線式UPS在供電狀況下的主要功能是穩壓及防止電波干擾;在停電時則使用備用直流電源(蓄電池組)給逆變器供電。由于逆變器一直在工作，因此不存在切換時間問題，適用于對電源有嚴格要求的場合。在線式UPS電源不同于后備式的一大優點是供電持續長，一般為幾個小時，也有大到十幾個小時的，它的主要功能是可以讓您在停電的情況可像平常一樣工作，顯然，由于其功能的特殊，價格也明顯要貴一大截。這種在線式UPS比較適用于計算機、交通、銀行、證券、通信、醫療、工業控制等行業，因為這些領域的電腦一般不允許出現停電現象。

(2)后備式

后備式又稱為非在線式不間斷電源(Off-Line UPS)，它只是“備援”性質的UPS，市電直接供電給用電設備也為電池充電(Normal Mode)，一旦市電供電品質不穩或停電了，市電的回路會自動切斷，電池的直流電會被轉換成交流電接手供電的任務(Battery Mode)，直到市電恢復正常，“UPS只有在市電停電了才會介入供電”，不過從直流電轉換的交流電是方波，只限于供電給電容型負載，如電腦和監視器。

平時處于蓄電池充電狀態，在停電時逆變器緊急切換到工作狀態，將電池提供的直流電轉變為穩定的交流電輸出，因此后備式UPS也被稱為離線式UPS。后備式UPS電源的優點是：運行效率高、噪音低、價格相對便宜，主要適用于市電波動不大，對供電質量要求不高的場合，比較適合家庭使用。然而這種UPS存在一個切換時間問題，因此不適合用在關鍵性的供電不能中斷的場所。不過實際上這個切換時間很短，一般介于2至10毫秒，而計算機本身的交換式電源供應器在斷電時應可維持10毫秒左右，所以個人計算機系統一般不會因為這個切換時間而出現問題。后備式UPS一般只能持續供電幾分鐘到幾十分鐘，主要是讓您有時間備份數據，并盡快結束手頭工作，其價格也較低。對不是太關鍵的電腦應用，比如個人家庭用戶，就可配小功率的后備式UPS。

(3)線上交錯式

線上交錯式又稱為線上互動式或在線互動式(Line-Interactive UPS)，基本運作方式和離線式一樣，不同之處在于線上交錯式雖不像在線式全程介入供電，但隨時都在監視市電的供電狀況，本身具備升壓和減壓補償電路，在市電的供電狀況不理想時，即時校正，減少不必要的“Battery Mode”切換，延長電池壽命。

這是一種智能化的UPS電源，所謂在線互動式UPS，是指在輸入市電正常時，UPS的逆變器處于反向工作(即整流工作狀態)，給電池組充電;在市電異常時逆變器立刻轉為逆變工作狀態，將電池組電能轉換為交流電輸出，因此在線互動式UPS也有轉換時間。同后備式UPS相比，在線互動式UPS電源的保護功能較強，逆變器輸出電壓波形較好，一般為正弦波，而其優點是具有較強的軟件功能，可以方便地上網，進行UPS的遠程控制和智能化管理。可自動偵測外部輸入電壓是否處于正常范圍之內，如有偏差可由穩壓電路升壓或降壓，提供比較穩定的正弦波輸出電壓。而且它與計算機之間可以通過數據接口(如RS-232串口)進行數據通訊，通過監控軟件，用戶可直接從電腦屏幕上監控電源及UPS狀況，簡化、方便管理工作，并可提高計算機系統的可靠性。這種UPS集中了后備式UPS效率高和在線式UPS供電質量高的優點，但其穩頻特性能不是十分理想，
