功率范圍：3KVA～
工作方式：在線式

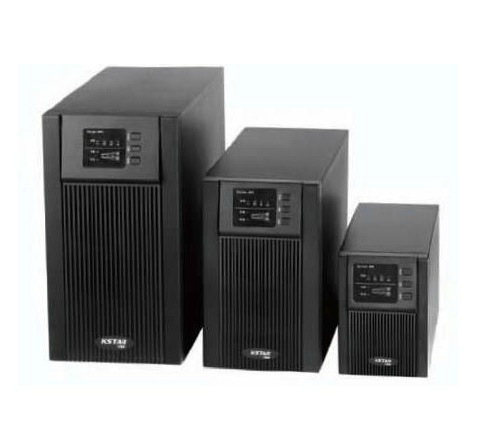

科士達YDE9100系列UPS，是科士達公司針對國內企事業單位小型供電環境需求而專門推出的高端小功率在線式UPS產品，可為用戶的部門級服務器、小型局域網、工作站、工控機、小型醫療設備，及其他小型精密電子儀器提供高可靠電源保護。
產品特點：
■ 先進的工作模式
·雙變換在線式設計，使UPS的輸出為頻率跟蹤、鎖相穩壓、濾除雜訊、不受電網波動干擾的純凈正弦波電源，為負載提供更全面保護。
·采用輸入功率因數校正（PFC）技術，輸入功因高于0.98，提高電能利用率，極大消除UPS對市電電網的諧波污染，降低UPS運行成本。
■ DSP全數字化控制
·采用數字化控制，各項性能指標優異，避免模擬器件失效帶來的風險，使控制系統更加穩定可靠。
■ 優化電池組功能設計
·通過創新性的優化電池組功能設計，無論是標準機型還是長延時機型，在滿足同樣后備時間條件下，均比傳統設計方案更節約電池用量。
■ 環境適應性強
·寬廣的電壓范圍，避免電網電壓變化大時頻繁地切換至電池供電，適應于電力環境惡劣的地區。
·帶半載時,輸入電壓最低可至115V而無需切換至電池供電。
·寬廣輸入頻率范圍（1-3KVA機型45～55Hz；6KVA機型可達40～70Hz），保證接入各種燃油發電機均可穩定工作，滿足用戶對油機使用的要求。
1. 支持充電器擴展功能
2. ·長延時機型支持充電器擴展功能，充電電流可由4A擴展至8A，縮短充電時間；6KVA機型0～6A可設置，靈活滿足用戶需求。
■ 保護周全可靠
·具有開機自診斷功能，可及時發現UPS的隱性故障，防患于未然。
·集交流輸入過、欠壓保護，輸出過載、短路保護，逆變器過熱保護、電池欠壓預警保護和電池過充電保護等多功能保護于一體，極大地保證了系統運行的穩定性和可靠性。
·具有旁路功能，當輸出過載或UPS發生故障時，可無間斷地轉到旁路工作狀態由市電繼續向負載供電，并提供報警信息。
·1～3KVA機型具備輸入零火線偵測功能。可避免UPS市電輸入零火線接反。
·具有超強的直流啟動功能。
■智能管理
·RS232本地監控。UPS標配RS232接口，通過附送的監控軟件，可以方便地進行本地監控。
·1～3KVA機型內置USB接口通信套件及配線。（供用戶選配）
YDE9100系列技術規格參數表：
|
|
YDE9101S/ H |
YDE9102S/H |
YDE9103S/ H |
YDE9106 |
||
|
額定容量 |
1000VA/ 700W |
2000VA/ 1400W |
3000VA/ 2100W |
6000VA/ 4200W |
||
|
輸入 |
||||||
|
輸入方式 |
單相（L+N+PE） |
|||||
|
額定電壓 |
220VAC |
|||||
|
電壓范圍 |
115VAC～295VAC |
120VAC～276VAC |
||||
|
頻率范圍 |
45Hz～55Hz |
40Hz～70Hz |
||||
|
功率因數 |
≥0.98 |
≥0.99 |
||||
|
旁路范圍 |
186VAC～252VAC |
上限：+ 10/ + 15/ + 20%；下限：-10 / -20/-30/-40% |
||||
|
輸入電流諧波 |
≤7%(100％非線性負載) |
|||||
|
輸出 |
||||||
|
輸出方式 |
單相（L+N+PE） |
|||||
|
額定電壓 |
220VAC |
|||||
|
功率因數 |
0.7 |
|||||
|
電壓精度 |
±2% |
|||||
|
輸出頻率 |
市電模式 |
1、輸入頻率在范圍內，輸出跟輸入一致 |
||||
|
電池模式 |
（50±0.2）Hz |
|||||
|
負載峰值比 |
3:1 |
|||||
|
切換時間 |
（市電←→電池）=0ms |
|||||
|
（市電←→旁路）＜4ms |
（市電←→旁路）=0ms（同步狀態下） |
|||||
|
過載能力 |
電池模式 |
108%<負載≤150%大于30s切斷輸出并報警, 150%<負載<200%大于300ms切斷輸出并報警 |
負載＜110% 1hr，負載＜125% 10min，負載≥150% 200ms切斷輸出并報警 |
|||
|
市電模式 |
108%<負載≤150%大于30s轉旁路并報警, 150%<負載<200%大于300ms轉旁路并報警 |
負載＜110% 1hr，負載＜125% 10min，負載≥150% 200ms切斷輸出并報警 |
||||
|
輸出電壓失真 |
≤3%（100％線性負載）；≤5%（100％非線性負載） |
≤2% |
||||
|
電池 |
||||||
|
電池電壓 |
24VDC |
48VDC |
72VDC（長機72VDC/96VDC可選） |
±96VDC/±108VDC±120VDC |
||
|
電池數 |
2 |
4 |
6（長機96VDC時每組配8節） |
16/18/20可選 |
||
|
后備時間 |
50％負載≥5min（僅指標準機），長延時機型依電池容量而定 |
|||||
|
充電電流（A） |
1/4 |
1/4 |
1/4 |
1A至6A可選 |
||
|
通訊界面 |
RS232通訊口（可選：內置USB通信套件及配線） |
RS232通訊口，光耦干接點，SNMP卡（選件），并機卡（選件），RS485（選件），集中監控卡（選件），告警繼電器卡（選件） |
||||
|
工作環境 |
||||||
|
工作溫度 |
0℃～40℃ |
|||||
|
相對濕度 |
0～95%不結露 |
|||||
|
貯存溫度 |
-25℃～55℃（不帶電池） |
|||||
|
海拔高度 |
<1500m 超過1500 m時參照GB/T3859.2降額使用 |
|||||
|
物理特性 |
||||||
|
規格（W×D×H)mm |
144×361×215 |
191×428×337 |
220×498×438 |
|||
|
凈重（Kg） |
10.2/5.2 |
19.5/9.5 |
24/9.7 |
28 |
||
|
執行標準 |
YD/T 1095-2008 |
|||||
注意事項：
1）UPS的使用環境應注意通風良好，利于散熱，并保持環境的清潔。
我應該配備多大功率的UPS？
首先要確定您的設備是多大功率的，一般來講普通PC機或工控機的功率在200W左右，蘋果機在300W左右，服務器在300W與600W之間，其他設備的功率數值可以參考該設備的說明書。
2）切勿帶感性負載，如點鈔機、日光燈、空調等，以免造成損壞。
3）UPS的輸出負載控制在60%左右為最佳，可靠性最高。
4）UPS帶載過輕（如1000VA的UPS帶100VA負載）有可能造成電池的深度放電，會降低電池的使用壽命，應盡量避免。
5）適當的放電，有助于電池的激活，如長期不停市電，每隔三個月應人為斷掉市電用UPS帶負載放電一次，這樣可以延長電池的使用壽命。
6）對于多數小型UPS，上班再開UPS，開機時要避免帶載啟動，下班時應關閉UPS；對于網絡機房的UPS，由于多數網絡是24小時工作的，所以UPS也必須全天候運行。
7）UPS放電后應及時充電，避免電池因過度自放電而損壞。
其次應了解UPS的額定功率有兩種表示方法:視在功率(單位VA)與實際輸出功率(單位W)，由于無功功率的存在所以造成了這種差別，兩者的換算關系為：視在功率*功率因數=實際輸出功率
后備式、在線互動式的功率因數在0.5與0.7之間,在線式的功率因數一般是0.8。
給設備配UPS時應以UPS的實際輸出功率為匹配的依據,有些經銷商有意或無意會混淆(VA)與(W)的區別，這點要提請用戶注意。
|
為什么要配備UPS？ |
|
據IDC統計，全部電腦故障的45%是由電源問題引起的；在中國，大城市停電的次數平均為0.5次/月，中等城市為2次/月，小城市或村鎮為4次/月，電網存在至少九種問題：斷電、雷擊尖峰、浪涌、頻率震蕩、電壓突變、電壓波動、頻率漂移、電壓跌落、脈沖干擾；因此從改善電源質量的角度來說給電腦配備一臺UPS是十分必要的。 |
我們真誠歡迎您的來電垂詢，你的咨詢就是對我們最大的支持，您的建議就是我們最大的動力！
UPS電源 - 使用規程
(1)UPS電源的場所擺放應避免陽光直射，并留有足夠的通風空間，同時，禁止在UPS輸出端口接帶有感性的負載。
(2)使用UPS電源時，應務必遵守廠家的產品說明書有關規定，保證所接的火線、零線、地線符合要求，用戶不得隨意改變其相互的順序。比如，美國PULSE牌UPS電源的交流輸入接線與中國的交流電輸入插座的連接方式正好相反。
(3)嚴格按照正確的開機、關機順序進行作，避免因負載突然加上或突然減載時，UPS電源的電壓輸出波動大，而使UPS電源無法正常工作。
(4)禁止頻繁地關閉和開啟UPS電源，一般要求在關閉UPS電源后，至少等待6秒鐘后才能開啟UPS電源，否則，UPS電源可能進入"啟動失敗"的狀態，即UPS電源進入既無市電輸出，又無逆變輸出的狀態。
(5)禁止超負載使用，廠家建議：UPS電源的最大啟動負載最好控制在80%之內，如果超載使用，在逆變狀態下，時常會擊穿逆變三極管。實踐證明：對于絕大多數UPS電源而言，將其負載控制在30%～60%額定輸出功率范圍內是最佳工作方式。
(6)定期對UPS電源進行維護工作：清除機內的積塵，測量蓄電池組的電壓，更換不合格的電池，檢查風扇運轉情況及檢測調節UPS的系統參數等。
UPS電源 - 相關產品特點
1、高可可靠----極高的短路電流確保可以擁有最苛刻的場合，如照明、驅動、工業生產。標配逆變器輸出隔離變壓器。全微處理器控制，不間斷靜態和手動旁路。 IGBT技術
2、最好的電池保護----溫度補償充電器、深度放電保護和充電溫度補償、內置自動和手動電池測試功能
3、安裝簡便----UPS可以安裝在任何配電系統中（輸入整流器無需中線）、分離的整流器、旁路電源網絡，可分別由兩個沒有隔離的電源供電（吳輸出變壓器UPS,必須隔離）、可選調節輸入電壓和補償由于長距離傳輸導致的電壓下陷
4、先進的通訊功能----兼容TeleNETguard遠程維護、高級多平臺通訊適合于所有的操作系統和網絡環境：包括PowerShield監控/關機軟件，標準集成SNMP代理，適用于Windows 95、98、NT4.0、ME、2000、2003、XP、Mac OS9.X、Linux、Novell操作系統和最流行的Unix運行系統。UPS為即插即用個人電腦的連接提供通訊電纜、RS232串行接口、干接點、EPO緊急關機接點、通過遠程信號切換輸入到旁路、遠程模擬面板（LED或LCD）、發電機界面，能夠使由發電機供電的，可能受相移和頻率變化影響的UPS非同步輸出，并且更經濟的使用電池充電器。
5、特殊解決方案 ---Ups可根據您的需求配置。請與TEC聯系，獲知更多詳情。
6、其他特性---- 0.8功率因數使Master Dialog適用ICT和工業負載。
自珍功能：128條大事件記錄、狀態、測試和報警功能，可子啊LCD中設置，多種語言選擇。
回饋保護：避免故障時能量回饋到市電。
7、最低消耗----可選擇的經濟模式，在電網穩定的情況下使用市電，效率可達98%以上，同時保證市電故障時不間斷供電。
產品質量保證承諾
1、 售前技術咨詢：可幫助用戶設計，無償提供技術咨詢。
2、 交貨日期及交貨地點：保證在規定時間內按時送貨到用戶指定地點。
3、 安裝督導：按需方要求負責設備的安裝、調試、技術指導。
4、 產品的初驗、試運行、終驗：積極配合需方設備的初驗、試運行、終驗工作，并可根據用戶的要求對產品的性能進行測試，保證設備正常運行。
5、 產品保修期：保修一年，在保修期內，我方將無償更換由于原材料、設計及制造工藝等技術問題和質量問題而發生故障的產品，并在買方無法處理的主要問題上，免費提供更換服務，及時解決產品存在的各種問題和產品的修理問題。
