功率范圍：2KVA
工作方式：在線式

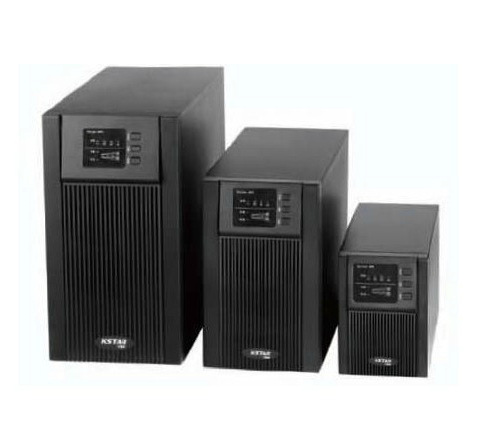

科士達YDE9100系列UPS，是科士達公司針對國內企事業單位小型供電環境需求而專門推出的高端小功率在線式UPS產品，可為用戶的部門級服務器、小型局域網、工作站、工控機、小型醫療設備，及其他小型精密電子儀器提供高可靠電源保護。
產品特點：
■ 先進的工作模式
·雙變換在線式設計，使UPS的輸出為頻率跟蹤、鎖相穩壓、濾除雜訊、不受電網波動干擾的純凈正弦波電源，為負載提供更全面保護。
·采用輸入功率因數校正（PFC）技術，輸入功因高于0.98，提高電能利用率，極大消除UPS對市電電網的諧波污染，降低UPS運行成本。
■ DSP全數字化控制
·采用數字化控制，各項性能指標優異，避免模擬器件失效帶來的風險，使控制系統更加穩定可靠。
■ 優化電池組功能設計
·通過創新性的優化電池組功能設計，無論是標準機型還是長延時機型，在滿足同樣后備時間條件下，均比傳統設計方案更節約電池用量。
■ 環境適應性強
·寬廣的電壓范圍，避免電網電壓變化大時頻繁地切換至電池供電，適應于電力環境惡劣的地區。
·帶半載時,輸入電壓最低可至115V而無需切換至電池供電。
·寬廣輸入頻率范圍（1-3KVA機型45～55Hz；6KVA機型可達40～70Hz），保證接入各種燃油發電機均可穩定工作，滿足用戶對油機使用的要求。
1. 支持充電器擴展功能
2. ·長延時機型支持充電器擴展功能，充電電流可由4A擴展至8A，縮短充電時間；6KVA機型0～6A可設置，靈活滿足用戶需求。
■ 保護周全可靠
·具有開機自診斷功能，可及時發現UPS的隱性故障，防患于未然。
·集交流輸入過、欠壓保護，輸出過載、短路保護，逆變器過熱保護、電池欠壓預警保護和電池過充電保護等多功能保護于一體，極大地保證了系統運行的穩定性和可靠性。
·具有旁路功能，當輸出過載或UPS發生故障時，可無間斷地轉到旁路工作狀態由市電繼續向負載供電，并提供報警信息。
·1～3KVA機型具備輸入零火線偵測功能。可避免UPS市電輸入零火線接反。
·具有超強的直流啟動功能。
■智能管理
·RS232本地監控。UPS標配RS232接口，通過附送的監控軟件，可以方便地進行本地監控。
·1～3KVA機型內置USB接口通信套件及配線。（供用戶選配）
YDE9100系列技術規格參數表：
|
|
YDE9101S/ H |
YDE9102S/H |
YDE9103S/ H |
YDE9106 |
||
|
額定容量 |
1000VA/ 700W |
2000VA/ 1400W |
3000VA/ 2100W |
6000VA/ 4200W |
||
|
輸入 |
||||||
|
輸入方式 |
單相（L+N+PE） |
|||||
|
額定電壓 |
220VAC |
|||||
|
電壓范圍 |
115VAC～295VAC |
120VAC～276VAC |
||||
|
頻率范圍 |
45Hz～55Hz |
40Hz～70Hz |
||||
|
功率因數 |
≥0.98 |
≥0.99 |
||||
|
旁路范圍 |
186VAC～252VAC |
上限：+ 10/ + 15/ + 20%；下限：-10 / -20/-30/-40% |
||||
|
輸入電流諧波 |
≤7%(100％非線性負載) |
|||||
|
輸出 |
||||||
|
輸出方式 |
單相（L+N+PE） |
|||||
|
額定電壓 |
220VAC |
|||||
|
功率因數 |
0.7 |
|||||
|
電壓精度 |
±2% |
|||||
|
輸出頻率 |
市電模式 |
1、輸入頻率在范圍內，輸出跟輸入一致 |
||||
|
電池模式 |
（50±0.2）Hz |
|||||
|
負載峰值比 |
3:1 |
|||||
|
切換時間 |
（市電←→電池）=0ms |
|||||
|
（市電←→旁路）＜4ms |
（市電←→旁路）=0ms（同步狀態下） |
|||||
|
過載能力 |
電池模式 |
108%<負載≤150%大于30s切斷輸出并報警, 150%<負載<200%大于300ms切斷輸出并報警 |
負載＜110% 1hr，負載＜125% 10min，負載≥150% 200ms切斷輸出并報警 |
|||
|
市電模式 |
108%<負載≤150%大于30s轉旁路并報警, 150%<負載<200%大于300ms轉旁路并報警 |
負載＜110% 1hr，負載＜125% 10min，負載≥150% 200ms切斷輸出并報警 |
||||
|
輸出電壓失真 |
≤3%（100％線性負載）；≤5%（100％非線性負載） |
≤2% |
||||
|
電池 |
||||||
|
電池電壓 |
24VDC |
48VDC |
72VDC（長機72VDC/96VDC可選） |
±96VDC/±108VDC±120VDC |
||
|
電池數 |
2 |
4 |
6（長機96VDC時每組配8節） |
16/18/20可選 |
||
|
后備時間 |
50％負載≥5min（僅指標準機），長延時機型依電池容量而定 |
|||||
|
充電電流（A） |
1/4 |
1/4 |
1/4 |
1A至6A可選 |
||
|
通訊界面 |
RS232通訊口（可選：內置USB通信套件及配線） |
RS232通訊口，光耦干接點，SNMP卡（選件），并機卡（選件），RS485（選件），集中監控卡（選件），告警繼電器卡（選件） |
||||
|
工作環境 |
||||||
|
工作溫度 |
0℃～40℃ |
|||||
|
相對濕度 |
0～95%不結露 |
|||||
|
貯存溫度 |
-25℃～55℃（不帶電池） |
|||||
|
海拔高度 |
<1500m 超過1500 m時參照GB/T3859.2降額使用 |
|||||
|
物理特性 |
||||||
|
規格（W×D×H)mm |
144×361×215 |
191×428×337 |
220×498×438 |
|||
|
凈重（Kg） |
10.2/5.2 |
19.5/9.5 |
24/9.7 |
28 |
||
|
執行標準 |
YD/T 1095-2008 |
|||||
注意事項：
1）UPS的使用環境應注意通風良好，利于散熱，并保持環境的清潔。
2）切勿帶感性負載，如點鈔機、日光燈、空調等，以免造成損壞。
3）UPS的輸出負載控制在60%左右為最佳，可靠性最高。
4）UPS帶載過輕（如1000VA的UPS帶100VA負載）有可能造成電池的深度放電，會降低電池的使用壽命，應盡量避免。
5）適當的放電，有助于電池的激活，如長期不停市電，每隔三個月應人為斷掉市電用UPS帶負載放電一次，這樣可以延長電池的使用壽命。
6）對于多數小型UPS，上班再開UPS，開機時要避免帶載啟動，下班時應關閉UPS；對于網絡機房的UPS，由于多數網絡是24小時工作的，所以UPS也必須全天候運行。
7）UPS放電后應及時充電，避免電池因過度自放電而損壞。
UPS電源 - 使用規程
(1)UPS電源的場所擺放應避免陽光直射，并留有足夠的通風空間，同時，禁止在UPS輸出端口接帶有感性的負載。
(2)使用UPS電源時，應務必遵守廠家的產品說明書有關規定，保證所接的火線、零線、地線符合要求，用戶不得隨意改變其相互的順序。比如，美國PULSE牌UPS電源的交流輸入接線與中國的交流電輸入插座的連接方式正好相反。
(3)嚴格按照正確的開機、關機順序進行作，避免因負載突然加上或突然減載時，UPS電源的電壓輸出波動大，而使UPS電源無法正常工作。
(4)禁止頻繁地關閉和開啟UPS電源，一般要求在關閉UPS電源后，至少等待6秒鐘后才能開啟UPS電源，否則，UPS電源可能進入"啟動失敗"的狀態，即UPS電源進入既無市電輸出，又無逆變輸出的狀態。
(5)禁止超負載使用，廠家建議：UPS電源的最大啟動負載最好控制在80%之內，如果超載使用，在逆變狀態下，時常會擊穿逆變三極管。實踐證明：對于絕大多數UPS電源而言，將其負載控制在30%～60%額定輸出功率范圍內是最佳工作方式。
(6)定期對UPS電源進行維護工作：清除機內的積塵，測量蓄電池組的電壓，更換不合格的電池，檢查風扇運轉情況及檢測調節UPS的系統參數等。
UPS電源 - 相關產品特點
1、高可可靠----極高的短路電流確保可以擁有最苛刻的場合，如照明、驅動、工業生產。標配逆變器輸出隔離變壓器。全微處理器控制，不間斷靜態和手動旁路。 IGBT技術
2、最好的電池保護----溫度補償充電器、深度放電保護和充電溫度補償、內置自動和手動電池測試功能
3、安裝簡便----UPS可以安裝在任何配電系統中（輸入整流器無需中線）、分離的整流器、旁路電源網絡，可分別由兩個沒有隔離的電源供電（吳輸出變壓器UPS,必須隔離）、可選調節輸入電壓和補償由于長距離傳輸導致的電壓下陷
4、先進的通訊功能----兼容TeleNETguard遠程維護、高級多平臺通訊適合于所有的操作系統和網絡環境：包括PowerShield監控/關機軟件，標準集成SNMP代理，適用于Windows 95、98、NT4.0、ME、2000、2003、XP、Mac OS9.X、Linux、Novell操作系統和最流行的Unix運行系統。UPS為即插即用個人電腦的連接提供通訊電纜、RS232串行接口、干接點、EPO緊急關機接點、通過遠程信號切換輸入到旁路、遠程模擬面板（LED或LCD）、發電機界面，能夠使由發電機供電的，可能受相移和頻率變化影響的UPS非同步輸出，并且更經濟的使用電池充電器。
5、特殊解決方案 ---Ups可根據您的需求配置。請與TEC聯系，獲知更多詳情。
6、其他特性---- 0.8功率因數使Master Dialog適用ICT和工業負載。
自珍功能：128條大事件記錄、狀態、測試和報警功能，可子啊LCD中設置，多種語言選擇。
回饋保護：避免故障時能量回饋到市電。
7、最低消耗----可選擇的經濟模式，在電網穩定的情況下使用市電，效率可達98%以上，同時保證市電故障時不間斷供電。
UPS作為突然停電時電腦的“救生員”，已經被越來越多的用戶所使用，但是作為一種比較精密的設備來說，如何正確使用和維護呢?
UPS作為突然停電時電腦的“救生員”，已經被越來越多的用戶所使用，但是作為一種比較精密的設備來說，如何正確使用和維護呢?
1.開關機順序
為了避免負載在啟動瞬間產生的沖擊電流對UPS電源造成損壞，在使用時應首先給UPS供電，使其處于旁路工作狀態，然后再逐個打開負載，這樣就避免了負載電流對UPS的沖擊，使UPS的使用壽命得以延長。關機順序可以看做是開機順序的逆過程，首先逐個關閉負載，再將UPS關閉。
2.開機之前
在開機之前，首先需要確認輸入市電連線的極性是否正確，以確保人身安全。注意負載總功率不能大于UPS的額定功率。應避免UPS工作在過載狀態下，以保證UPS能夠正常工作。
3.關機之后
在市電中斷后，UPS由電池組供電并自動關機后，不要再利用UPS電池組供電開機，以避免電池因過量放電而損壞。當市電發生異常而轉為UPS電池組供電時，應及時關閉負載并關機，待市電恢復正常再開機使用。
4.使用環境
與電腦的工作環境類似，UPS對環境溫度的要求同樣也不是很高，通常在0℃~40℃都能正常工作。但防塵問題同樣也困擾著UPS，UPS的使用環境要求清潔、少塵、干燥，灰塵和潮濕的環境會引起UPS工作不正常。而UPS電池組對溫度要求則較高，標準使用溫度為25℃，平時最好不要超出15℃~30℃這個范圍。溫度過低不但會減小電池組的容量，還會進一步影響UPS的使用壽命。另外，UPS的防磁能力也不是很好。所以不應把強磁性物體放在UPS上，否則會導致UPS工作不正常或損壞機器。
5.電池維護
UPS的電池組會存在自放電現象，如果長期放置不用會導致電池組的損壞，因此需要定期進行充放電。如果使用的是免維護的吸收式電解液系統電池，在正常使用時不會產生任何氣體，但是如果用戶使用不當而造成了電池組過量充電就會產生氣體，并出現電池組內壓增大的情況，嚴重時會使電池鼓漲、變形、漏液甚至破裂，用戶如果發現這種現象應立即更換電池組。
6.注意安全
由于UPS的電池組電壓很高，對人體存在一定的電擊危險，所以在裝卸導電連接條和輸出線時應具有安全保障，采用的工具應絕緣，特別是輸出接點更應該有防止觸電的設置。
7.充電電壓
在UPS的充電過程中，如果充電電壓過高會導致電池組的過量充電，反之則會造成電池組的充電不足。當充電電壓不正常的時候，可能會讓電池配置數據產生錯誤。因此在安裝電池組時，一定要注意電池規格和數量的正確性，不同規格、不同品牌的電池應盡量避免混用，外接充電器也最好不要采用低價劣質產品。
8.充電電流
與UPS的電壓要求類似，在對UPS電池組進行充放電時應盡量避免過大的電流通過。雖然有的時候UPS的電池組可以接受一定程度的大電流，但在實際操作中還是應該盡量避免，否則會使電池極板變形，導致電池內阻增大，嚴重時電池容量將會嚴重下降，導致電池組壽命大幅縮短。
9.放電深度
UPS的放電深度對電池使用壽命的影響也是非常大的，電池放電深度越深，其循環使用次數就越少，因此在使用時應避免電池的深度放電。雖然有些品牌的UPS擁有放電保護功能，但是如果UPS處于輕載放電或空載放電的情況下，也會讓電池深度放電，從而影響電池組的使用壽命。
10.負載大小
普通的用戶會認為，UPS的負載能力越大，對電腦的保護效果會越好，于是在購買時選用了高價格高負載能力的產品。而用戶在實際應用時的負載只是UPS額定的30%甚至更少，其實這樣亦會影響到UPS的使用壽命，畢竟其內部的電池組很多時候都不能完全正常地進行工作。當然也不是說100%的額定負載是最好的，如果這樣，UPS出現任何小問題都會造成很大的損壞，實際操作表明選擇50%~80%的負載為最佳。
