凸輪控制器批發價格

    控制器制成保護式，即借可卸的外罩以防止觸及帶電部分。
    控制器（見圖13）的殼內裝有凸輪元件（2），它由觸頭與動觸頭組成。凸輪元件裝于角鋼（5）上，絕緣支架（6）裝上靜觸頭（10）及接線頭（11），動觸頭的杠桿（7）一端裝上動觸頭（8），另一裝上滾子（9），殼內還有由凸輪（4）及軸（3）構成的凸輪鼓。
    分合轉子電路或定子電路的凸輪元件的觸頭部分用石棉水泥弧室（13）間隔之，這些弧室被裝于小軸（12）上，KTJ1系列控制器的控制線路的凸輪元件和電力線路的凸輪元件除KTJ1-50/5，KTJ-80/1，KTJ-80/3型之外其余皆相同。
    欲使凸輪鼓停在需要的位置上，則靠定位機構來執行，定們機構由定位輪（14）定位器（15）和彈簧（16）組成。
操作控制器是借與凸輪鼓聯在一起的手輪，引入導線經控制器下基座的孔穿入。
    控制器可固定在墻壁、托架等的任何位置上，它有安裝用的專用孔，軀殼上備有接地用的專用螺釘，手輪通過凸輪環而接地。
    當轉動手輪時，凸輪壓下滾子，而使杠桿轉動，裝在杠桿上的動觸頭也隨之轉動。
    繼續的轉動杠桿則觸頭分開。
    關合觸頭以相反的次序轉動手輪而進行之，凸輪離開滾子后，彈簧將桿頂回原位。
    動觸頭對杠桿的轉動即為觸頭的超額行程，其作用為觸頭磨損時保證觸頭間仍有必須的壓力。

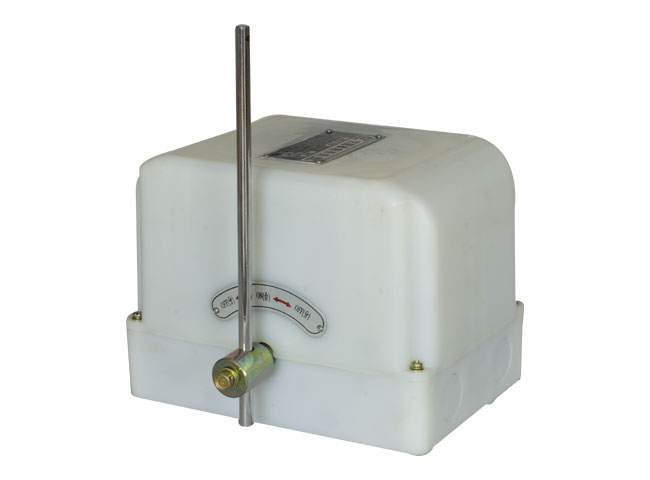

KTJ1-80/5凸輪控制器
