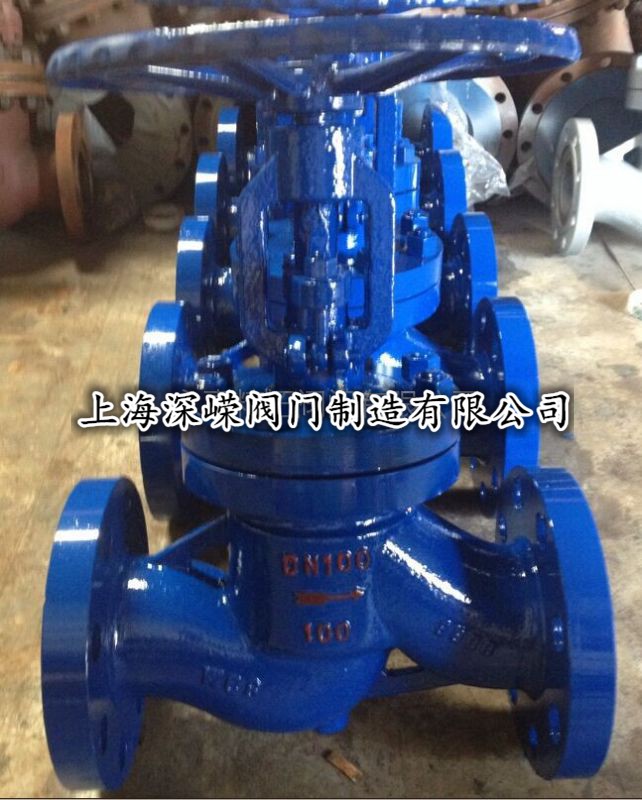

產品型號：J41Y-40I
常用材質：碳鋼、不銹鋼、鉻鉬鋼
產品規格：DN15-DN700
J41Y-16I鉻鉬鋼截止閥產品概述：
閥體的材質有:WC6。工作壓力1.6-32MPA（美標從150LB-2500LB，）。工作溫度-20°C- 550°C，閥門口徑從DN10-DN300。連接方式:法蘭、絲口或焊接。應用領域：機械設備、化工設備、通用零部件、工業設備、制藥設備、通用設備、石化設備、電力設備、治金粉末設備、采礦設備，市政、電子工業等。歡迎訂購訂做！
型號規格:J41Y-16I/25I/40I/64I/100I/160I
適用介質 水、蒸汽、油品、硝酸、醋酸、堿液、鹽水、海水、氧氣等
鉻鉬鋼截止閥結構特點與用途：
全關時手輪按順時針方向旋轉；
可以安裝在管道的任何位置上，介質從下往上流；
鉻鉬鋼截止閥試驗壓力
|
公稱壓力PN（MPa）Nominal pressure |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
殼體強度試驗Shell strength test |
2.4 |
3.8 |
6.0 |
9.6 |
15 |
24 |
|
上密封試驗Back seal test |
1.8 |
2.8 |
4.4 |
7.0 |
11 |
18 |
|
密封試驗Seal test |
1.8 |
2.8 |
4.4 |
7.0 |
11 |
18 |
鉻鉬鋼截止閥使用范圍
|
產品類型Product classification |
適用介質Suitable medium |
適用溫度（℃）Suitable temperature |
|
J41（H.Y）-C型 |
水、蒸汽、油品Water,steam,oilgoods |
≤425℃ |
|
J41Y-I型 |
水、蒸汽、油品Water,steam,oilgoods |
≤550℃ |
鉻鉬鋼截止閥主要零件材料：
|
產品類型Product classification |
零件名稱Part name |
|||||||
|
閥體、閥蓋Body bonnet |
閥桿Valve stem |
閥瓣Disc |
密封面Sealing face |
閥桿螺母Yoke nut |
填料Packing |
緊固件Fastener |
手輪Handwheel |
|
|
J41（H.Y）-C型 J941（H.Y）-C型 |
25、WCB |
鉻不銹鋼Cr.Stainless steel |
2Cr1325 |
H:不銹鋼Y:鈷基硬質合金鋼H:Stainless steelY:Co-based carbide alloy steel |
鋁青銅Albronze |
柔性石墨Flexible graphite |
優質碳鋼High-grade carbon steel |
可鍛鑄鐵Forgeable cast-iron |
|
J41Y-I型J941Y-I型 |
鉻鉬鋼 Cr.Mo steel |
鉻鉬鋼Cr.Mo steel |
合金鋼Alloy steel |
鈷基硬質合金鋼C0-based carbide alloy steel |
鋁青銅Albronze |
柔性石墨Flexible graphite |
合金鋼Alloy steel |
可鍛鑄鐵Forgeable cast-iron |
J41H截止閥 :壓力是 PN16~PN250 ,150LB-2500LB鋼制截止閥適用于壓力 1.6~25MPa/2.0-42.0MPa 工作溫度 -29~+550℃ 的石油、化工、制藥、化肥、電力行業等各種工況的管路上，適用介質為水、油品、蒸汽、酸性介質等.材質通常有:鑄鋼WCB,LCB,WCC.不銹鋼有CF8(M),CF3(M).鍛鋼有A105,F304(L),F316L等.截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需要克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門"三化給"曾規定，截止閥的流向，一律采用自上而下。本閥要水平安裝 截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%~30%時，流量已達到，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。
折疊工作原理
截止閥，也叫截門，是使用***廣泛的一種閥門，它之所以廣受歡迎，是由于開閉過程中密封面之間摩擦力小，比較耐用，開啟高度不大，制造容易，維修方便，不僅適用于中 低壓，而且適用于高壓。 截止閥的閉合原理是，依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。 截止閥只許介質單向流動，安裝時有方向性。截止閥的結構 長度大于閘閥，同時流體阻力大，長期運行時，密封可靠性 不強。
