產品型號：J41Y-16I
常用材質：碳鋼、不銹鋼、鉻鉬鋼
產品規格：DN15-DN700

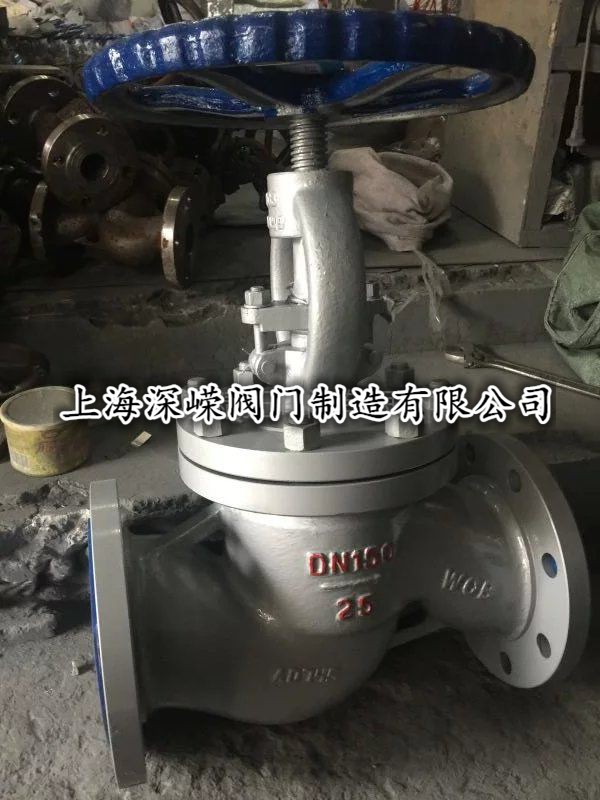

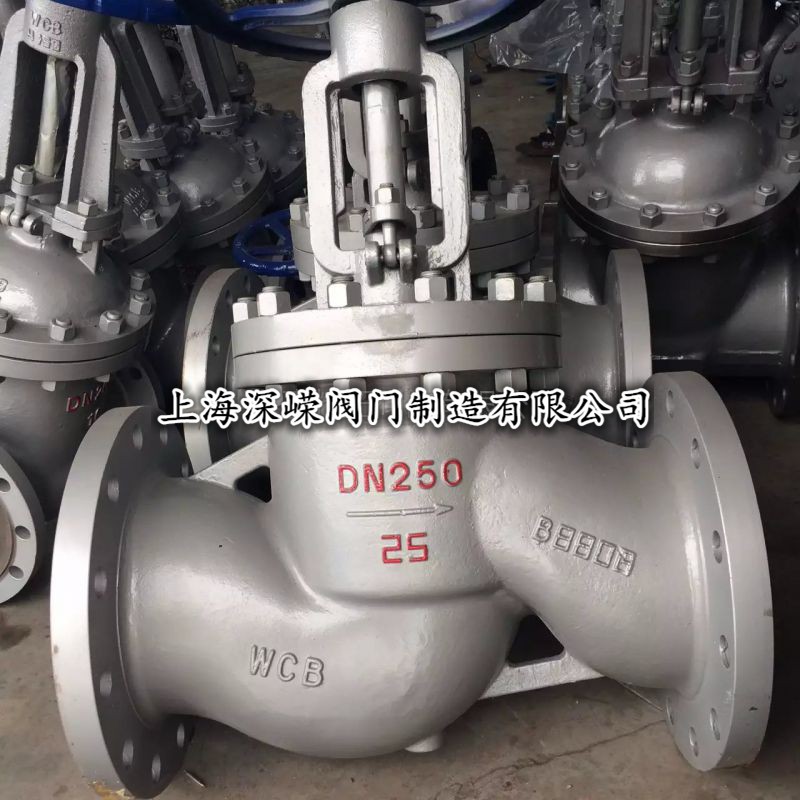

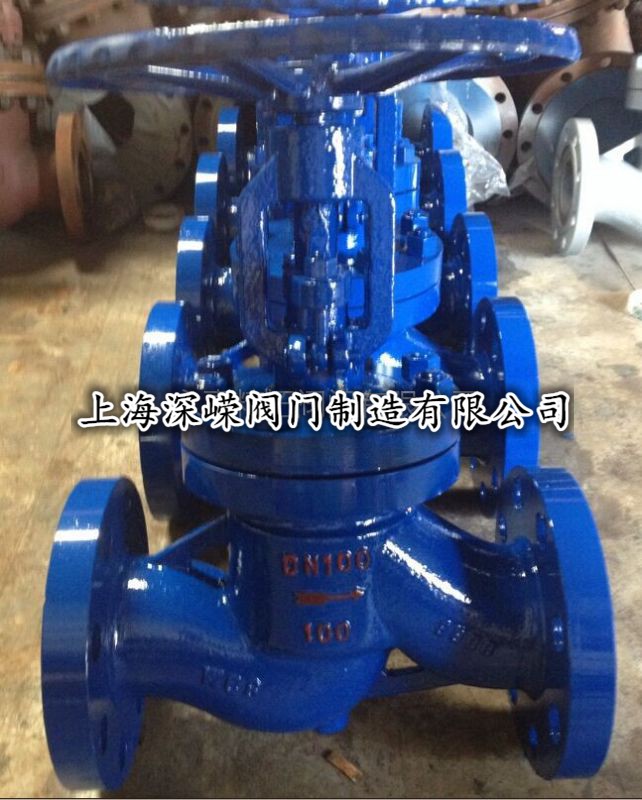

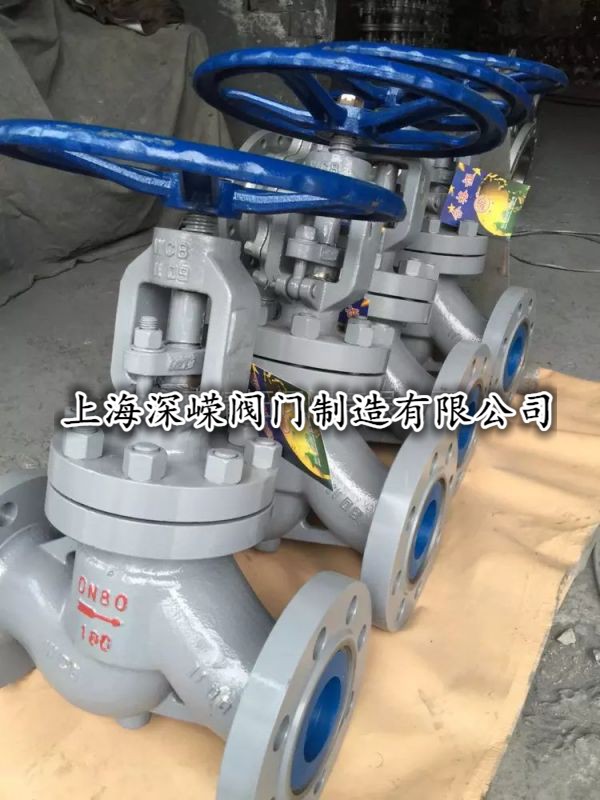

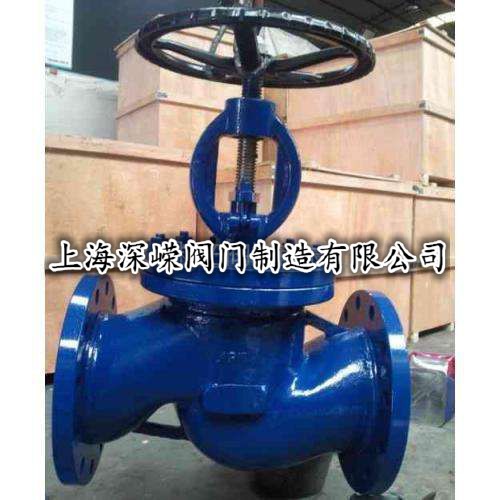

J41Y-16I/J41Y-25I/J41Y-64I/J41Y-160I截止閥
J41Y-64I鉻鉬鋼法蘭截止閥（Globe Valve）：截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，不允許作調節和節流。
截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥內時，操作力所需要克服的阻力，是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。
J41Y-64I鉻鉬鋼法蘭截止閥范圍
|
型號： |
J41Y-6I/25I/40I/64I/100I/160I |
口徑： |
DN15-DN500 |
|
壓力： |
1.6MPA-16MPA |
材質： |
鉻鉬鋼、鉻鉬釩鋼 |
J41Y-64I鉻鉬鋼法蘭截止閥試驗壓力
|
公稱壓力PN(MPa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
殼體強度試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15 |
24 |
|
上密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11 |
18 |
|
密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11 |
18 |
J41Y-64I鉻鉬鋼法蘭截止閥使用范圍
|
產品類型 |
適用介質 |
適用溫度(℃) |
|
J41Y-C型 |
水、蒸汽、油品 |
≤425℃ |
|
J41Y-I型 |
水、蒸汽、油品 |
≤550℃ |
主要零件材料
|
產品類型 |
零件名稱 |
|||||||
|
閥體、閥蓋 |
閥桿 |
閥瓣 |
密封面 |
閥桿螺母 |
填料 |
緊固件 |
手輪 |
|
|
J41Y-C型 |
25、WCB |
鉻不銹鋼 |
2Cr1325 |
鈷基硬質合金鋼 |
鋁青銅 |
柔性石墨 |
優質碳鋼 |
可鍛鑄鐵 |
|
J41Y-I型 |
鉻鉬鋼 |
鉻鉬鋼 |
合金鋼 |
鈷基硬質合金鋼 |
鋁青銅 |
柔性石墨 |
合金鋼 |
可鍛鑄鐵 |
