法蘭鉻鉬鋼截止閥J41Y-64IDN65鉻鉬鋼截止閥DN80上海深嶸閥門廠

產品價格：	1/人民幣
最后更新：	2017-11-09 15:38:59
產品產地：	上海
發貨地：	上海 (發貨期：當天內發貨)
供應數量：	不限
有效期：	長期有效
最少起訂：	1
瀏覽次數：	54

公司基本資料信息

上海深嶸閥門有限公司
鄧義先生經理
會員[試用會員產品]
郵件59778276@qq.com
手機18521033303
電話
傳真
地址上海浦東新區張江工業區

產品詳細說明

DSZ41H-25C DN150 鑄鋼法蘭水封閘閥 DN200 浙江深嶸閥門廠

產品介紹

產品描述

產品型號：Z41H-16C
常用材質：碳鋼、不銹鋼、鉻鉬鋼
產品規格：DN15-DN1000

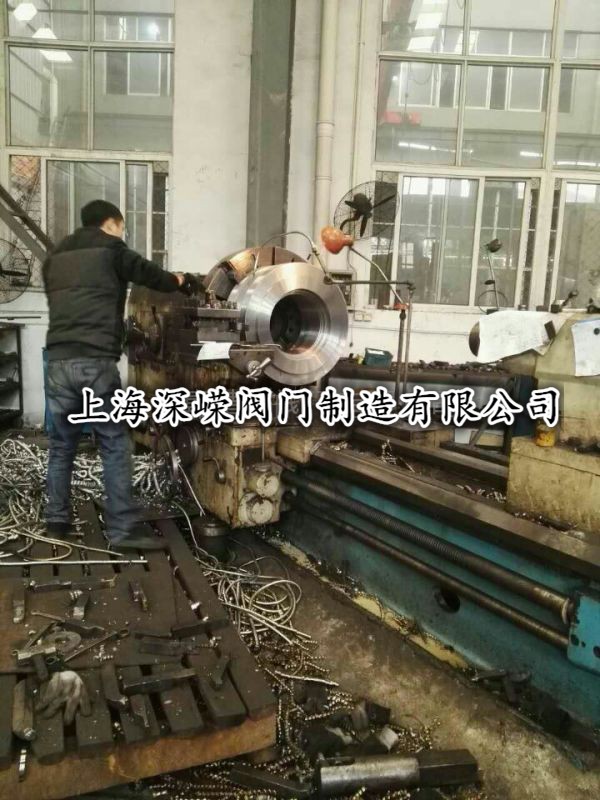

產品實拍

產品特色

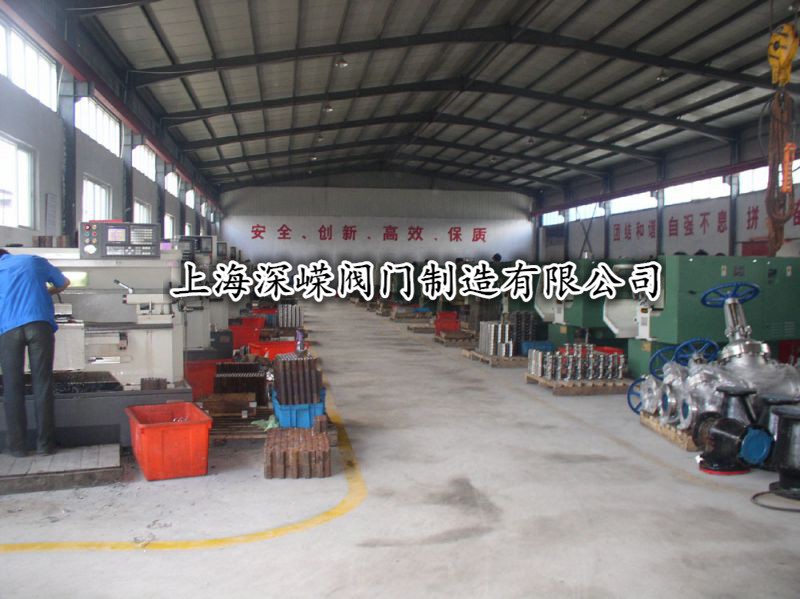

企業介紹

DS系列水封閘閥的閥蓋填料室具有水密封結構，當接口通入壓力為0.6-1MPa的水時，可使系統與大氣隔離，保證系統具有良好的氣密性。
DS/Z64H/Y水封閘閥產品說明
水封閘閥適用于公稱壓力 100MPa，工作溫度 425℃，工作介質為水、蒸汽、油品和非腐蝕氣體的管路上作啟閉裝置用，尤其適用于火電廠汽機真空冷凝系統。
DS/Z64H/Y水封閘閥產品特點
1、S/Z型系列采用雙閘板雙向彈性密封、啟閉靈活、迅速、密封可靠
2、產品結構簡單、緊湊合理、檢修方便、使用壽命長
3、在管路上作啟閉裝置用，必須處于全開或全閉狀態，不得用于調節流量
4、閥門連接方式有法蘭和焊接兩種，驅動方式為手動和電動
DS/Z64H/Y水封閘閥標準規范
設計與制造：GB12234
法蘭尺寸：GB9113　JB7490
壓力溫度：JB/T74　GB9131
結構長度：GB/T12221
對焊連接尺寸：－
檢驗與試驗：JB/T9092　GB13927
DS/Z64H/Y水封閘閥主要性能參數

公稱壓力（MPa）
殼體強度試驗	1.0	1.6	2.5	4.0	6.4	10.0
密封試驗	1.5	2.4	3.8	6.0	9.6	15.0
上密封試驗	1.1	1.8	2.8	4.4	7.0	11.0
氣密封試驗	1.1	1.8	2.8	4.4	7.0	11.0
適用范圍
產品類型	適用溫度（℃）			適用介質
碳鋼型	≤425			水、蒸汽、油品、非腐蝕性氣體
合金型	≤540			水、蒸汽、油品、非腐蝕性氣體

DS/Z64H/Y水封閘閥主要外形尺寸
DS/Z64H-16、25 DS/Z64Y-16I、25I水封閘閥
DS/Z型系列水封閘閥采用雙閘板向彈性密封、啟閉靈活、迅速、密封可靠。
DS系列水封閘閥產品結構簡單、緊湊合理、檢修方便、使用壽命等。
在管路上作啟閉裝置用，必須處于全開或全閉狀態，不得用于調節流量。
閥門連接方式有法蘭和焊接兩種，驅動方式為手動和電動。
DS系列水封閘閥適用于公稱壓力≤10.0MPa，工作溫度≤425℃，工作介質為水、蒸氣、油品和非腐蝕氣體的管路上作啟閉裝置用，尤其用于電廠汽機真空冷凝系統。

水封閘閥主要性能規范試驗壓力

試驗壓力	公稱壓力PN（MPa）
試驗壓力	1.0	1.6	2.5	4.0	6.4	10.0
殼體強度試驗	1.5	2.4	3.8	6.0	9.6	15.0
密封試驗	1.1	1.8	2.8	4.4	7.0	11.0
上密封試驗	1.1	1.8	2.8	4.4	7.0	11.0
氣密封試驗	0.5-0.7

水封閘閥使用范圍

產品類型	適用溫度	適用介質℃
碳鋼型C型	≤425℃	水、蒸汽、油品、非腐蝕性氣體
合金鋼I型	≤540℃	水、蒸汽、油品、非腐蝕性氣體

水封閘閥主要零件材料

產品類型	零件名稱				閥桿螺母	填料
產品類型	閥體、閥蓋、支架	閥桿	閘板、閥瓣、密封面	閥座密封面	閥桿螺母	填料
碳鋼型C	WCB 25	1 Cr13或 2 Cr13	1 Cr13型不銹鋼或硬質合金	不銹鋼	鋁青銅	柔性石墨
合金鋼I	WC6 Cr5Mo1	20 Cr1- Mo1VA	鈷基合金	碳質合金	鋁青銅	柔性石墨

水封閘閥水封閘閥主要尺寸

DS/Z64H-16、25 DS/Z64Y-16I、25I

公稱通徑 DN/mm Nominal diameter	L	α	H	DO	PNl.6/MPa		PN2.5/MPa
公稱通徑 DN/mm Nominal diameter	L	α	H	DO	D	D1	D	D1
50	250	37^o30&＃39;	334	250	58	50	64	4g
65	270	37^o30&＃39;	439	250	75	65	82	67
80	280	37^o30&＃39;	495	300	91	79	95	77
100	300	37^o30&＃39;	575	350	11O	97	117	101
125	325	37^o30&＃39;	587	350	136	121	144	126
150	350	37^o30&＃39;	607	350	163	146	172	158
200	400	37^o30&＃39;	740	400	223	202	223	202
250	450	37^o30&＃39;	863	400	278	254	278	254
300	500	37^o30&＃39;	990	400	330	305	330	305
350	550	37^o30&＃39;	1137	500	382	352	382	352
400	600	37^o30&＃39;	1523	500	432	399	432	39g
450	650	37^o30&＃39;	1618	600	485	451	485	451
500	700	37^o30&＃39;	1657	600	535	501	535	499
600	800	37^o30&＃39;	1746	700	636	601	636	599

DS/Z64H-40、64、100 DS/Z64Y-40I、64I、100I

型號	材料
型號	閥體、閥蓋、閘板	閥桿	密封面	填料
Z41W-16P~25P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	本體材料	石棉石墨或柔性石墨
Z41Y-16P~25P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	堆焊硬質合金
Z41W-16R~25R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	本體材料
Z41Y-16R~25R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	堆焊硬質合金
Z41W-40P~63P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	本體材料	聚四氟乙烯
Z41Y-40P~63P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	堆焊硬質合金
Z41W-40R~63R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	本體材料
Z41Y-40R~63R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	堆焊硬質合金
Z41Y-100P~160P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	堆焊硬質合金	聚四氟乙烯
Z41Y-100R~160R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	堆焊硬質合金	聚四氟乙烯
Z41H-40P~200P	鉻鎳鈦不銹鋼	不銹鋼	不銹鋼或不銹鋼+硬質合金	柔性石墨
Z41H-40R~200R	鉻鎳鉬鈦不銹鋼	不銹鋼	不銹鋼或不銹鋼+硬質合金	柔性石墨
