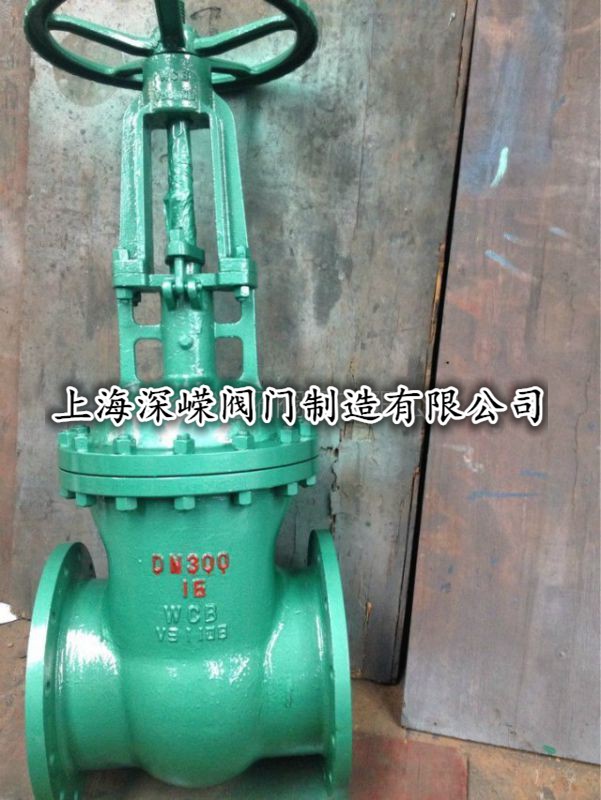

NKZ41H-40C法蘭真空鑄鋼閘閥上海深嶸閥門廠

真空閥門型號組成：

正確選擇閥門的型號和規格就要了解真空閥門的型號的編制方法;本公司真空閥門的型號編制方法與ZBJ78016-89《真空閥門型號、編制方法》基本相似。產品型號由基本型號和輔助型號兩部分組成，中間用短橫線隔開，型號構成如下所示：

代表產品的使用真空度范圍，以其關鍵字漢語拼音第一個字母(印刷體大寫)表示

1. 代表真空度范圍為：低真空105~10-1Pa (760~10托) 用——D；

2. 代表真空度范圍為：高真空105~10-4Pa (760~10-6托) 用——G；

3. 代表真空度范圍為：超高真空10~ 10-7Pa (760 ~10-9托) 用——C；

代表閥板結構形式或產品職能類別，以其關鍵字漢語拼音第一(或第二)個字母(印刷體大寫)表示如：

C 插板閥 、Q 充氣閥、 D 擋板閥 、U 球閥 、F 翻板閥、 W 微調閥 、I 蝶閥 、Y 壓差閥 、M 隔膜閥；

代表產品驅動方式，以其關鍵字漢語拼音第一個字母(印刷體大寫)表示：

S手動 、D 電動、 Q 氣動 、C 磁動 、Y 液動 ；

代表閥門通道形式，以其關鍵字漢語拼音第一個字母(印刷體大寫)表示：

Z直通閥 、J 角通閥 、S 三通閥 ；

特例: 只有帶充氣的閥門用漢語拼音大寫字母Q作代號，其它種類閥門均不用符號作代號。

代表產品規格參數-公稱通徑，以阿拉伯數字表示，單位為（mm）：

如：DN 16mm，100mm，500mm等用16，100，500等表示。

特例：極個別產品用阿拉伯數字表示其性能參數，如GW-30-T型高真空微調閥的型號中"30"表示高真空微調閥的可調量為30 Torr.L / S 。

角注代表軸封密封結構，目前只有不銹鋼波紋管作軸封時用漢語拼音小寫字母b作代號，其它密封結構(如橡膠密封、聚四氟乙烯等)均不用字母表示。

只有個別產品(如真空(壓力)球閥)用帶括弧的大寫英文字母表示連接方式或閥門主密封副材料的代號。

( KF ) 表示采用GB4982《夾緊型真空快卸法蘭》標準， ( G ) 表示采用GB7306《圓柱管螺紋》標準 ，( F ) 表示采用GB6070《活套真空法蘭》標準 ，( JB ) 表示采用JB919-75《真空法蘭》標準 H 或H(Ⅰ) 表示閥門兩端接口采用焊接結構形式 ，H(Ⅱ) 表示閥門一端連接口采用焊接結構形式，另一端采用插橡膠管的插嘴結構形式；

以次類推第幾次設計的產品 下面舉幾個例子：

1、GM-25H(Ⅰ) 高真空隔膜閥，公稱通徑25mm，兩端焊接結構形式。

2、CCQ-150 氣動超高真空插板閥，公稱通徑150mm。

3、GID-250 電動高真空蝶閥，公稱通徑250mm。

4、GUQ-40(KF) 氣動高真空(壓力)球閥，公稱通徑40mm，連接方式為GB4982 《夾緊型真空快卸法蘭》 DN40的快卸法蘭。

5、GD-J100b 高真空擋板閥，公稱通徑100mm，通導形式為角式，軸封形式為不銹鋼金屬波紋管。

6、DYC-JQ50 電磁真空壓差閥, 公稱通徑50mm，通導形式為角式。(低真空一般只需真空兩字即可)。

7、DDC-JQ80 電磁真空帶充氣閥, 公稱通徑80mm，通導形式為角式。(低真空一般只需真空兩字即可)。

8、GDC-J25b 電磁高真空擋板閥，公稱通徑25mm，通導形式為角式。軸封形式為不銹鋼金屬波紋管。

??
? ?
? ??
