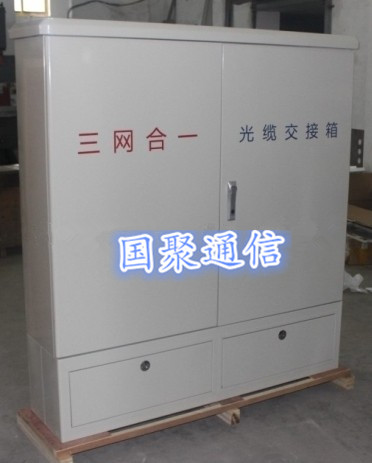

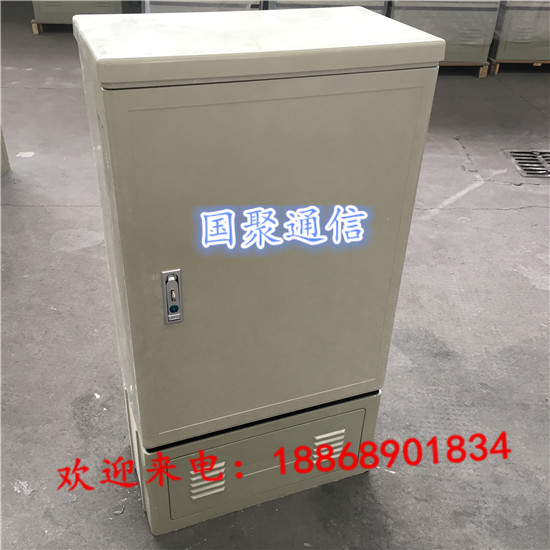

144芯三網合一共建共享光纜交接箱使用、維護

144芯三網合一共建共享光纜交接箱使用、維護

144芯288芯-432芯三網合一光纜交接箱：1450*753*380mm

576芯684芯-864芯三網合一光纜交接箱：1450*753*580mm

中華人民共和國通信行業標準 通信光纜交接箱 Cross Connecting Cabinet for Communication Optical Cable YD/T 988-2015 1 范圍 本標準規定了通信光纜交接箱。光纜交接箱用于光纖接入網中主干光纜與配線光纜交接處的接口配線設備。可對主、配線光纜進行固定、開剝、保護、終接及冗纖的盤繞，通過光纖跳線，能迅速方便地調度光纜中光纖序號以及改變傳輸系統的路由。產品具備模塊化設計、最優化的光纜管理系統，實現主干光纜與配線光纜交叉連接或互連，以及主干光纜之間的直通連接配線功能。且適用于多元化的XPON建設需求，提供多種光分路器增值單元解決方案。產品規格：1030*550*310、1450*750*320、1450*750*540、1450*750*540、1450*750*320、1450*750*540
產品容量：72芯、96芯、144芯、288芯、360芯、432芯、576芯、648芯、720芯、864芯、960芯、1152芯
產品材質：SMC/不銹鋼/冷軋板
中國移動<中國聯通<中國廣電<中國電信<優質供應商

144芯三網合一共建共享光纜交接箱使用、維護

1.用途：本設備為光纖接入網中主干光纜與配線光纜節點處的接口設備，可以實現光纖的熔接、終端、存儲以及調度等功能。
2.光纖的分配和調度均在正面進行，光纜、尾纖、跳纖的進出線各自獨立，互不干涉，操作十分方便。
3.采用抽屜式托盤結構，集熔接與終端為一塊托盤，托盤可單獨抽出施工，熔接與成端在同一層面操作，不需翻轉，施工極為方便。
4.適配器左向傾角安裝，保證了跳纖的曲率半徑，避免激光灼傷眼睛，使光纖連接頭的操作方便、安全，且適配器可拆卸，給維護帶來便利。
5.設備采用光纜分支器部件使光纜的固定、開剝、接地等操作更加便利可靠，當外纜引入時，光纜分支器部件可單獨拿出施工，操作便利。
6.引入光纜后，用附件中的密封止水膠將光纜孔堵死。此密封止水膠遇潮氣后會膨脹，使密封效果最佳。
7.箱體防護等級達到GB/T4208-1993標準中IP65級要求。

144芯三網合一共建共享光纜交接箱使用、維護安裝說明，本設備根據實際需要可落地或架空安裝使用
1.落地安裝：在預制的水泥基座上按說明書提供的安裝尺寸預留4個
M12的地腳螺釘。安裝時先打開設備門，將設備內底部的兩邊插銷拔出，并打開設備底座面板，將設備放在水泥基座上，用螺母將底座內的底腳擰緊。安裝完畢，合上底座面板，插好插銷，鎖緊面板。
2.架空安裝：在架空站臺上按說明書提供的安裝尺寸預留4個Ф14的孔，再將設備用M12螺母螺栓固定牢固。

144芯三網合一共建共享光纜交接箱使用、維護纖的布放及光纖熔接
1.抽出終端熔接托盤，打開蓋板。向上推起上層的熔接盤，然后按順序將尾纖活動連接頭成端在下層的終端盤上。
2.將尾纖按圖示在終端盤上盤繞固定好，（保證彎曲處的曲率半徑大于40MM).然后將其引入熔接盤，盤繞固定好后，用熔接盤固定凸臺將
其固定在終端盤上。
3.將引入熔接盤的光纜纖芯留出一定余長后按圖示盤繞固定（保證彎曲處曲率半徑大于40MM).
4.將光纜纖芯和尾纖根據熔接機的要求進行熔接，熔接點用熱縮套管熱縮保護后，置于溶解芯片上。所有纖芯熔接后，蓋上蓋板，推入熔接盤
隨著FTTH建設的加速,無跳接光纜交接箱作為室外光分支點采用的一種重要配線設備，得到了越來越多的應用。在此，我們從光分路器安裝性能、箱體性能、密封方法、容量問題、進纜根數等方面在設計和使用中應注意的問題予以要求。
本技術要求結合我市地理、使用習慣及結合發達城市的使用情況而選定，從建設方式、容量、安全、質量、經濟、實用等方面進行要求。為保證重慶電信通信建設所用設備的質量確定“無跳接光纜交接箱技術規范”的相關技術要求。

三網合一共建共享光纜交接箱、144芯三網合一共建共享光纜交接箱 出廠、288芯三網合一共建共享光纜交接箱報價、576芯三網合一共建共享光纜交接箱設計產品

適合中國電信、移動、聯通、廣電、等等使用、【寧波國聚愿為您提供優質的產品，良好的的服務！愿與您共同打造通信行業的未來。感謝您對浙江國聚的信任和支持。謝謝您的參與。】
