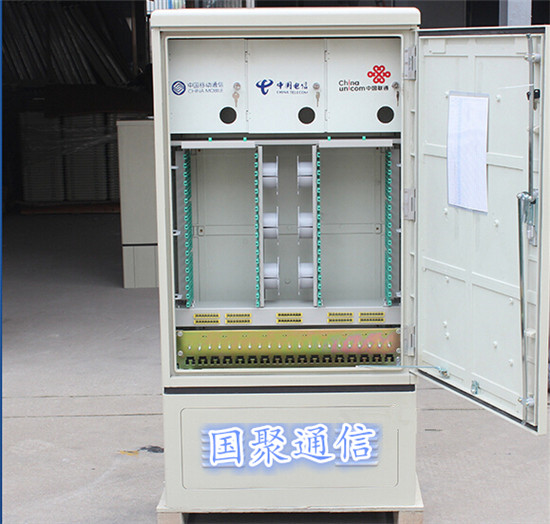

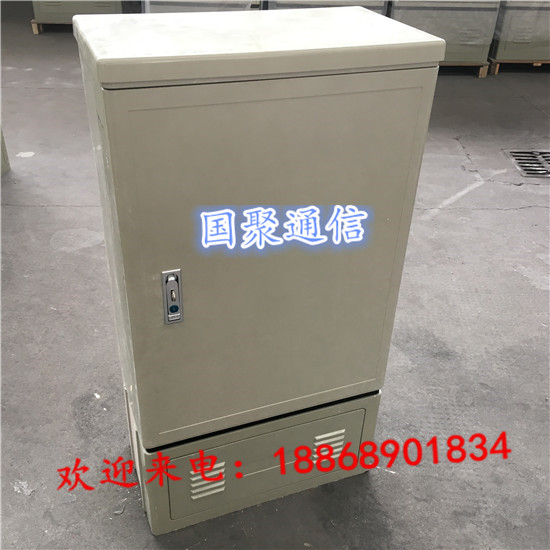

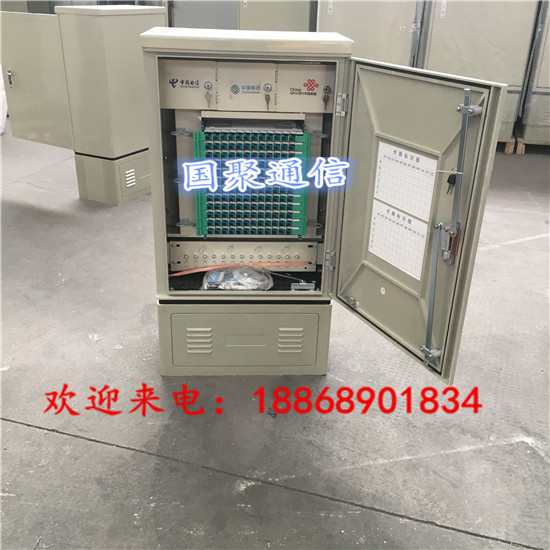

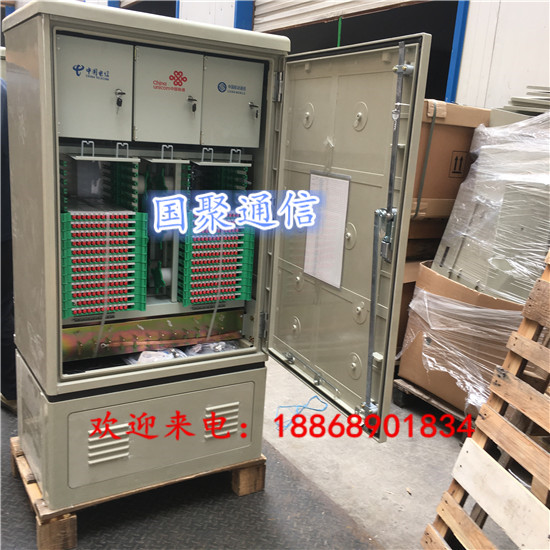

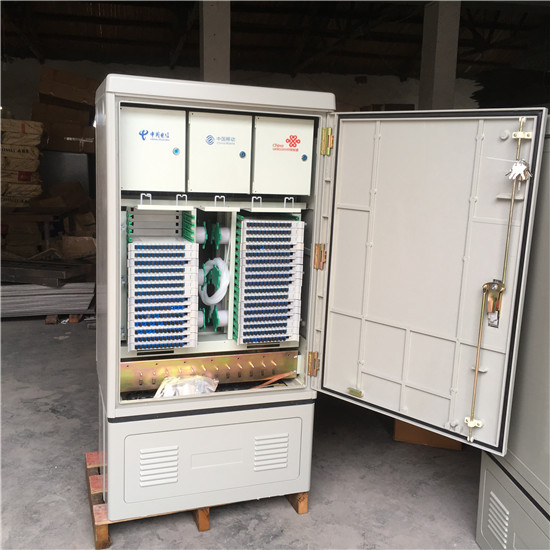

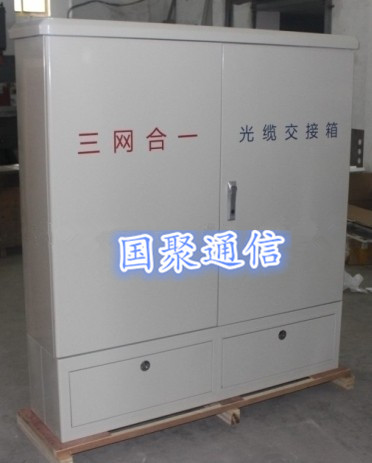

144芯三網融合光纜交接箱、144芯優質三網合一光交箱
<室外落地式、壁掛式、室內落地式>廠家現貨直銷,三網合一光交箱、OMDF光纖總配線架、三網合一光纖配線架、三網合一樓道箱、戶外通信機柜、機房光纖配線架、網絡機柜、室外光纜交接箱、光纜分光分纖箱、光纖分線箱、(分纖箱、分配箱、配線箱、樓道箱)、光分路器箱、ODF單元箱、OUN配線箱、多媒體集線箱、光纜終端盒、光纜接頭盒、光纖快速連接器、PLC光分路器、一體化托盤、光纖適配器、光纖尾纖、光纖熔接盤、儲纖筒、理線環、法蘭卡條、光纖信息面板、光纖插座盒等……
144芯288芯-432芯三網合一光纜交接箱:1450*753*380mm
576芯684芯-864芯三網合一光纜交接箱:1450*753*580mm
GXF05光纜交接箱|三網合一光纜交接箱|三網融合光纜交接箱|共建共享光纜交接箱|戶外通信光纜交接箱|不銹鋼光纜交接箱|SMC光纜交接箱FTTH共建共享室光纜交接箱|三合一光纜交接箱(中國電信|中國聯通|廣電網絡|移動通信專用,配線容量:96芯,144芯,216芯,288芯,360芯,432芯,576芯,648芯,720芯,864芯,1152芯光纜交接箱)FTTH三合一光纜交接箱是用于光纖接入網三網主干光纜與FTTH小區配線光纜節點處的接口設備,可以實現大容量光纖的熔接,終端存儲以及調度等功能。該產品的應用,減少了三網的重復線路建設,精簡線路,美化環境。中華人民共和國通信行業標準 通信光纜交接箱 Cross Connecting Cabinet for Communication Optical Cable YD/T 988-1998 1 范圍 本標準規定了通信光纜交接箱。光纜交接箱用于光纖接入網中主干光纜與配線光纜交接處的接口配線設備。可對主,配線光纜進行固定,開剝,保護,終接及冗纖的盤繞,通過光纖跳線,能迅速方便地調度光纜中光纖序號以及改變傳輸系統的路由。產品具備模塊化設計,優化的光纜管理系統,實現主干光纜與配線光纜交叉連接或互連,以及主干光纜之間的直通連接配線功能。且適用于多元化的XPON建設需求,提供多種光分路器增值單元解決方案一、傳統光纜交接箱產品特性
高強度的SMC箱體結構,耐候、抗腐蝕性能強
箱門三點鎖定,門鉸鏈內置,有效防盜防破壞
托盤式終接單元,模塊化設計,方便系統擴容和安裝
可靠的光纜引入、固定保護裝置,適用于非帶狀光纜及帶狀光纜
適用于FC、SC、LC、ST等多種適配器的安裝
全程曲率半徑大于37.5mm訂購指









144芯三網融合光纜交接箱、144芯優質三網合一光交箱產品描述
GXF05系列光纜交接箱是用于光傳輸網絡中主干光纜與配線光纜交接點處的接口設備,用于實現光纜的固定和保護、光纜熔接成端、光纖熔接點保護、光纖線路分配與調度、內部設備防護和其它增值模塊安裝等功能。
144芯三網融合光纜交接箱、144芯優質三網合一光交箱技術參數
光纜交接箱容量:72芯、96芯、144芯、288芯、360芯、432芯、576芯、720芯、864芯、1152芯、1440芯
GXF05系列光纜交接箱是用于光傳輸網絡中主干光纜與配線光纜交接點處的接口設備,用于實現光纜的固定和保護、光纜熔接成端、光纖熔接點保護、光纖線路分配與調度、內部設備防護和其它增值模塊安裝等功能。
滿足YD/T988-2007、GB/T2423-2008、GB/T3873-1998、GB/T9286-1998等國內標準及IEC 60529、 IEC 62134-1 、UL94等國際標準。
工作溫度:-40℃~+60℃
環境濕度:≤95%(+40℃時)
大氣壓力:70 kPa~106 kPa
產品防護等級:IP65
絕緣電阻:接地裝置與箱體金工件之間的絕緣電阻不小于2×104MΩ/500V(DC)
耐電壓(V):接地裝置與箱體金工件之間的耐電壓不小于3000V(DC)/1min
連接器衰減(dB):≤0.3dB
回波損耗(dB):PC型≥45dB,UPC型≥50dB,APC型≥60dB
四、遵循標準
.144芯三網融合光纜交接箱、144芯優質三網合一光交箱功能要求:
1. 光纜固定與保護功能
應具有光纜接入,固定和保護裝置。該裝置將光纜引入并固定在機架上,保護光纜入纜中纖芯不受損傷。光纜金屬部分與機器絕緣,固定后的光纜金屬護套及加強芯應可靠連接高壓防護接地裝置。
2. 光纜終接功能
應具有光纖終接裝置,該裝置便于光纜纖芯及尾纖接續操作、施工、安裝和維護。能固定和保護接頭部位平直而不位移,避免外力影響,保證盤繞光纜纖芯、尾纖不受損傷。
3.調線功能
通過光纖跳線連接器接頭。能迅速方便地調度光纜中的纖芯序號及改變光傳輸系統的路序。
4.光纜纖芯和尾纖的保護功能
光纜開剝后纖芯有保護裝置并固定后引入光纖終接裝置。
5.容量
每機架容量和單元容量(按適配器數量確定)應在產品企業標準中作出規定,光纖終接裝置,尾纖盤線裝置,適配器卡座,尾纖及適配器,在滿容量范圍內應能成套配置。
