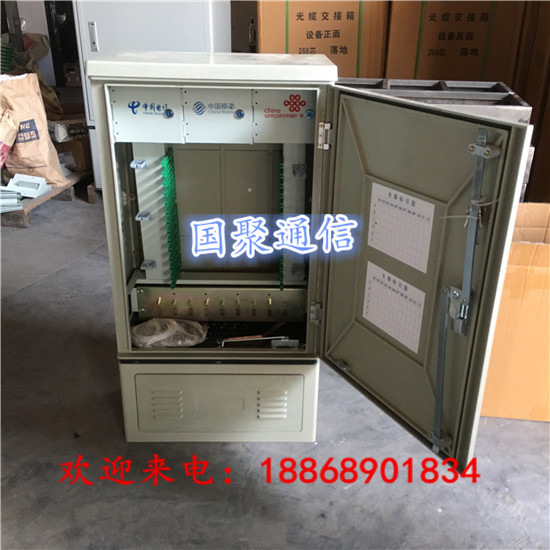

144芯冷軋板三網合一光纜交接箱性能、特點

144芯冷軋板三網合一光纜交接箱性能、特點

6,18活動優惠中：.144芯光纜交接箱是用于室外的主干光纜與配線光纜連接的接口設備，能夠實現光纖的接續，配線有直接連接和交叉連接的功能。

FTTH光纜交接箱：48芯、72芯、96芯、144芯、288芯、360芯、432芯576芯、684芯、720芯、1152芯、1440芯（SMC/不銹鋼/冷軋板材質）

2.FTTH三網合一光交箱：144芯、216芯、288芯、360芯、432芯、576芯、684芯、720芯、864芯、1440芯（SMC/冷軋板材質）

3.FTTH光纜分纖分光箱：8芯、12芯、24芯、32芯、36芯、48芯、64芯、72芯、96芯、108芯、144芯（冷軋板/塑料/SMC材質）

4.FTTH三網合一箱：12芯、24芯、36芯、48芯、72芯、96芯、108芯、144芯(冷軋板材質)

5.FTTH光纖配線架：144芯、216芯、288芯、360芯、432芯、576芯、684芯、720芯、864芯、1152芯、1440芯（冷軋板材質）

6.FTTH（ODF）單元箱：12芯、24芯、36芯、48芯、72芯、96芯、108芯、144芯（冷軋板）

7.FTTH光纜接頭盒：12芯、24芯、36芯、48芯、72芯、96芯、108芯、144芯、288芯（臥式、帽式）

8.FTTH光纜終端盒：4芯、6芯、8芯、12芯、16芯、24芯、36芯、48芯、72芯、96芯、144芯（冷軋板材質）

144芯三網合一光纜交接箱工作環境：
1.環境溫度：-40℃～+60℃
2.相對濕度：40℃時小于95%
3.大氣壓力：70～106Kpa
2、144芯三網合一光纜交接箱用途

---

144芯冷軋板三網合一光纜交接箱性能、特點
一、概述
光纜交接箱用于實現光纖接入網中主干光纜與配線光纜的連接、分配及調度，廣泛用于光纖接入網線路以及CATV網線路工程。
二、主要特點
1.箱體采用高強度的國際材料SMC（玻璃纖維增強不飽和聚酯塑料）經高溫模壓而成，使用壽命長，防老化、抗輻射；表面不需任何防護，具備全天候防護功能。
2.箱體厚實，具有良好的隔熱效果，能有效防止箱內水汽凝結
3.箱門采用特種密封門封、防水門鎖及三點式門銷鎖定，安全可靠，密封性好。
4.采用12芯熔接配線一體化模塊。
5.適合FC、SC、LC、ST光纖適配器的安裝。
6.有可靠的光纜固定和接地保護裝置。
7.適合于單芯和帶狀光纜的成端。
8.有效做到移動、聯通、電信三網合一。大大節省了施工空間和施工強度。
9.箱體防護等級達到GB/T4208-1993標準中IP65等級要求。
10.美觀大方，線條清晰，防腐防水性能好，使用壽命長。
11.光纜交接箱規格：48芯、72芯、96芯、144芯、288芯、360芯、432芯、576芯、648芯、720芯、864芯、1152芯。
三.功能要求：
1． 光纜固定與保護功能
應具有光纜接入，固定和保護裝置。該裝置將光纜引入并固定在機架上，保護光纜入纜中纖芯不受損傷。光纜金屬部分與機器絕緣，固定后的光纜金屬護套及加強芯應可靠連接高壓防護接地裝置。
2． 光纜終接功能
應具有光纖終接裝置，該裝置便于光纜纖芯及尾纖接續操作、施工、安裝和維護。能固定和保護接頭部位平直而不位移，避免外力影響，保證盤繞光纜纖芯、尾纖不受損傷。
3．調線功能
通過光纖跳線連接器接頭。能迅速方便地調度光纜中的纖芯序號及改變光傳輸系統的路序。
4．光纜纖芯和尾纖的保護功能
光纜開剝后纖芯有保護裝置并固定后引入光纖終接裝置。
5．容量
每機架容量和單元容量（按適配器數量確定）應在產品企業標準中作出規定，光纖終接裝置，尾纖盤線裝置，適配器卡座，尾纖及適配器，在滿容量范圍內應能成套配置。
四、使用、維護
1、門鎖的使用方法：
1．1、開門： 把鑰匙尾端插入門鎖盤中間堵塞中，逆時針旋轉半圈，按下PUSH即可打開箱門。
2、光纜的引入
2.1光纜的引入在設備正面進行，設備底板有若干敲落孔，光纜引入時可將使用的孔敲開。
2.2 引入光纜后，用隨機附件中的密封膩子將光纜孔堵牢。
2.3 光纜引入后，對主干光纜，打開光纜分支盒，用喉箍將光纜固定可靠，再固定好加強芯，并在此將光纜開剝，開剝長度約2米，開剝后的纖芯分別用纖芯護管穿入保護, 再將光纜鎧裝層和加強芯分別引出接地。對配線光纜，可以直接上固定板用喉箍將其固定可靠，然后開剝、接地，去除松套管，套上纖芯護管。
2.4 主干與配線光纜纖芯分別從下橫梁左側孔穿入，在箱體左邊適當位置自下而上用尼龍扎帶依次固定，待進接續模塊的熔接蓋板。過路光纜纖芯則進右側盤纖板后面的過路纖存貯熔接裝置（翻轉開盤纖板后就是過路纖存貯熔接裝置）。
3.1 拉出一體化熔配托盤，扣開托盤上的保護蓋，卸下熔接蓋板；
3.2 按色譜順序將尾纖活動連接頭成端下層基座適配器相應端口，并將尾纖自然盤繞（注意：纖芯在所有轉彎處的曲率半徑不小于40mm）引至上熔接蓋板纜口；
3.3 蓋上熔接蓋板。
4、光纖的熔接
4.1 將箱體左側已固定的主干和配線光纖引入熔接蓋板，根據一體化托盤拉出的位置預留一定長度，以保證一體化托盤能輕松地推入，入口處用尼龍扎帶固定；
4.2 從熔接蓋板中間的纜孔處引入尾纖；
4.3 將尾纖和外纜纖芯一起在蓋板的外圈上整齊地盤繞、固定，將裸纖引入熔接芯片處進行熔接，熔接時，熔接點用熱縮套管熱縮保護，熔接完成后，蓋上保護蓋。

144芯冷軋板三網合一光纜交接箱性能、特點：具有防水氣凝結、防水和防塵、防蟲害和鼠害、抗沖擊損壞能力強的特點。它必須能夠抵御比較惡劣的外環境。因此，箱體外側對防水、防潮、防塵、防撞擊損害、防蟲害鼠害等方面要求比較高；其內側對溫度、濕度控制要求十分高。按國際標準，這些項目最高標準為IP66。
