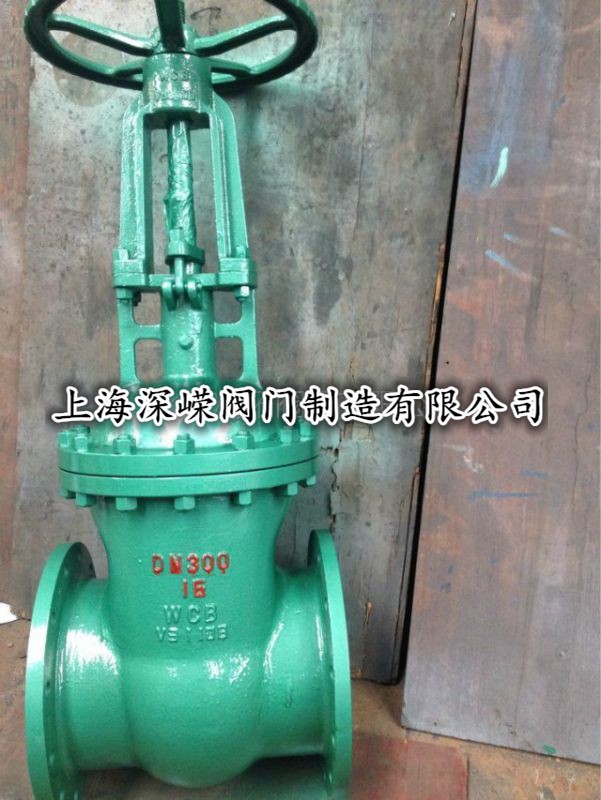

產品型號：NKZ41H-16C
常用材質：碳鋼、不銹鋼、鉻鉬鋼
產品規格：DN15-DN1000
真空閥門型號組成：
正確選擇閥門的型號和規格就要了解真空閥門的型號的編制方法;本公司真空閥門的型號編制方法與ZBJ78016-89《真空閥門型號、編制方法》基本相似。產品型號由基本型號和輔助型號兩部分組成，中間用短橫線隔開，型號構成如下所示：
代表產品的使用真空度范圍，以其關鍵字漢語拼音第一個字母(印刷體大寫)表示
1. 代表真空度范圍為：低真空105~10-1Pa (760~10托) 用——D；
2. 代表真空度范圍為：高真空105~10-4Pa (760~10-6托) 用——G；
3. 代表真空度范圍為：超高真空10~ 10-7Pa (760 ~10-9托) 用——C；
代表閥板結構形式或產品職能類別，以其關鍵字漢語拼音第一(或第二)個字母(印刷體大寫)表示如：
C 插板閥 、Q 充氣閥、 D 擋板閥 、U 球閥 、F 翻板閥、 W 微調閥 、I 蝶閥 、Y 壓差閥 、M 隔膜閥；
代表產品驅動方式，以其關鍵字漢語拼音第一個字母(印刷體大寫)表示：
S手動 、D 電動、 Q 氣動 、C 磁動 、Y 液動 ；
代表閥門通道形式，以其關鍵字漢語拼音第一個字母(印刷體大寫)表示：
Z直通閥 、J 角通閥 、S 三通閥 ；
特例: 只有帶充氣的閥門用漢語拼音大寫字母Q作代號，其它種類閥門均不用符號作代號。
代表產品規格參數-公稱通徑，以阿拉伯?dāng)?shù)字表示，單位為：
如：DN 16mm，100mm，500mm等用16，100，500等表示。
特例：極個別產品用阿拉伯?dāng)?shù)字表示其性能參數，如GW-30-T型高真空微調閥的型號中"30"表示高真空微調閥的可調量為30 Torr.L / S 。
角注代表軸封密封結構，目前只有不銹鋼波紋管作軸封時用漢語拼音小寫字母b作代號，其它密封結構(如橡膠密封、聚四氟乙烯等)均不用字母表示。
只有個別產品(如真空(壓力)球閥)用帶括弧的大寫英文字母表示連接方式或閥門主密封副材料的代號。
( KF ) 表示采用GB4982《夾緊型真空快卸法蘭》標準， ( G ) 表示采用GB7306《圓柱管螺紋》標準 ，( F ) 表示采用GB6070《活套真空法蘭》標準 ，( JB ) 表示采用JB919-75《真空法蘭》標準 H 或H(Ⅰ) 表示閥門兩端接口采用焊接結構形式 ，H(Ⅱ) 表示閥門一端連接口采用焊接結構形式，另一端采用插橡膠管的插嘴結構形式；
以次類推第幾次設計的產品 下面舉幾個例子：
1、GM-25H(Ⅰ) 高真空隔膜閥，公稱通徑25mm，兩端焊接結構形式。
2、CCQ-150 氣動超高真空插板閥，公稱通徑150mm。
3、GID-250 電動高真空蝶閥，公稱通徑250mm。
4、GUQ-40(KF) 氣動高真空(壓力)球閥，公稱通徑40mm，連接方式為GB4982 《夾緊型真空快卸法蘭》 DN40的快卸法蘭。
5、GD-J100b 高真空擋板閥，公稱通徑100mm，通導形式為角式，軸封形式為不銹鋼金屬波紋管。
6、DYC-JQ50 電磁真空壓差閥, 公稱通徑50mm，通導形式為角式。(低真空一般只需真空兩字即可)。
7、DDC-JQ80 電磁真空帶充氣閥, 公稱通徑80mm，通導形式為角式。(低真空一般只需真空兩字即可)。
8、GDC-J25b 電磁高真空擋板閥，公稱通徑25mm，通導形式為角式。軸封形式為不銹鋼金屬波紋管。
真空閥門具有下列特點：
壓力低于大氣壓，而閥瓣上的壓降不能超過1公斤力/厘米2。介質的工作溫度取決于使用裝置的工藝過程。溫度一般不超過-70 ~ +150℃的范圍。
對這類閥門***基本的要求是保證連接的高度密封性和結構與墊片材料的致密性。
按介質壓力真空閥門可分成四組：
1）低真空閥門：介質壓力p=760~1毫米汞柱.
2）中真空閥門：p=1×10-3 毫米汞柱。
3）高真空閥門：p=1×10-4 ~1×10-7 毫米汞柱.
4）超高真空閥門：p≤1×10-8 毫米汞柱。
作為通徑小于250毫米的閉路閥門，被廣泛采用的的閥桿作直線運動的真空波紋管截止閥。閘閥卻受到較大的限制，但這主要是對于大通徑來說的。可用的還有球 形旋塞閥（球閥）、柱塞閥和蝶閥。作真空閥用的旋塞閥未得到推廣，因?yàn)樾y需要用油潤滑，使油汽可能進入真空系統，而這是不允許的。真空閥門既可用現場 手控和遙控，也可用電動、電磁傳動（電磁閥）、氣動和液動控制。
真空閥門關閉件是用像膠密封圈或金屬密封圈來密封的。波紋管截止閥的波紋管是用不銹鋼、高鋅黃銅JI80、塑料和其他材料制成。小通徑（口徑在10毫米以下）的截止閥關閉件可采用膜片密封。低真空和中真空可以采用球形旋塞閥。
參數定義
編輯
公稱通徑：(nominal diameter)，又稱平均外徑(mean outside diameter)，表示符號DN，就是各種管子與管路附件的通用口徑。同一公稱直徑的管子與管路附件均能相互連接，具有互換性.它不是實際意義上的管道外徑或內徑，雖然其數值跟管道內徑較為接近或相等，為了使管子、管件連接尺寸統一，采用公稱直徑（也稱公稱口徑、公稱通徑)。例如焊接鋼管按厚度可分為薄壁鋼管、普通鋼管和加厚鋼管。其公稱直徑不是外徑，也不是內徑，而是近似普通鋼管內徑的一個名義尺寸。每一公稱直徑，對應一個外徑，其內徑數值隨厚度不同而不同。公稱直徑可用公制mm表示，也可用英制in表示。管路附件也用公稱直徑表示，意義同有縫管。
2.公稱壓力：(Nominal pressure)，表示符號PN，在一定溫度下應用時允許的工作壓力。對碳鋼閥體的控制閥，指200℃以下應用時允許的工作壓力；對鑄鐵閥體，指120℃以下應用時允許的工作壓力；對不銹鋼閥體的控制閥，指250℃以下應用時允許的工作壓力。當工作溫度升高時，閥體的耐壓會降低。例如，公稱壓力為6.4MPa（PN64）的碳鋼控制閥，用于300℃時的耐壓為5.2MPa，用400℃時的耐壓為4.1MPa，用于450℃時的耐壓為2.9MPa。因此，控制閥公稱壓力的確定不僅要根據工作壓力，還需根據工作溫度和材質特性，而不僅僅只需滿足公稱壓力大于工作壓力。
