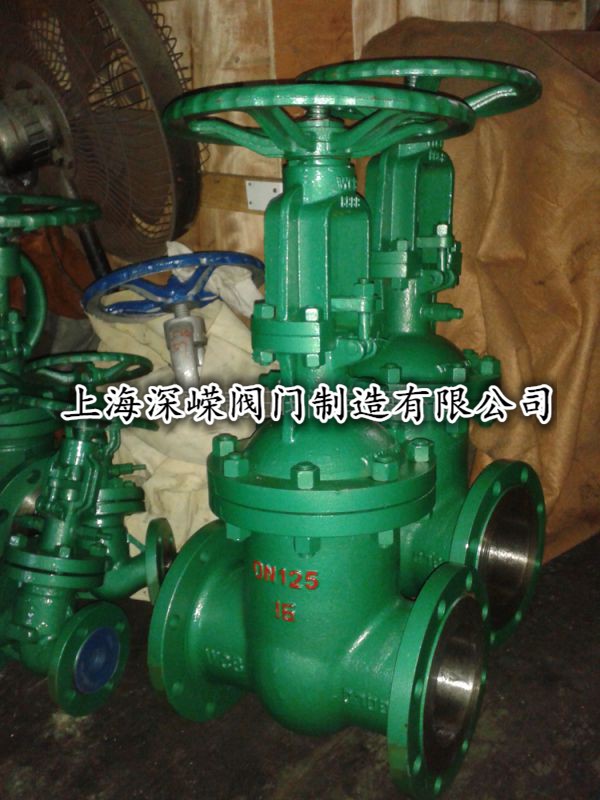

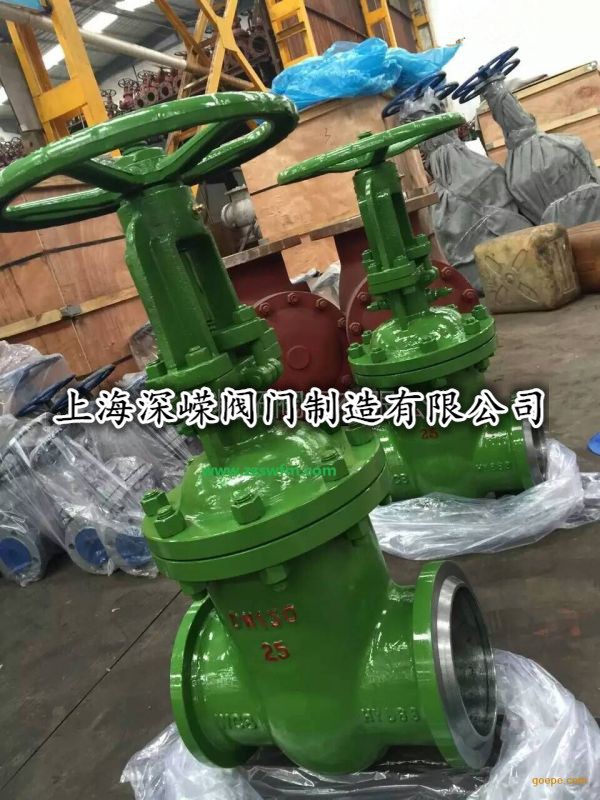

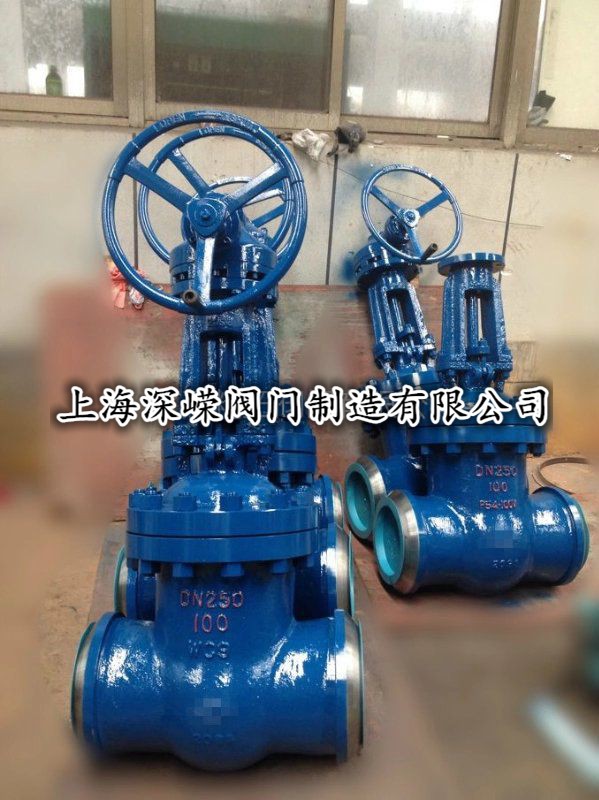

產品型號：Z41H-16C
常用材質：碳鋼、不銹鋼、鉻鉬鋼
產品規格：DN15-DN1000
作代號。
代表產品規格參數-公稱通徑，以阿拉伯數字表示，單位為（mm）：
如：DN 16mm，100mm，500mm等用16，100，500等表示。
特例：極個別產品用阿拉伯數字表示其性能參數，如GW-30-T型高真空微調閥的型號中"30"表示高真空微調閥的可調量為30 Torr.L / S 。
角注代表軸封密封結構，目前只有不銹鋼波紋管作軸封時用漢語拼音小寫字母b作代號，其它密封結構(如橡膠密封、聚四氟乙烯等)均不用字母表示。
只有個別產品(如真空(壓力)球閥)用帶括弧的大寫英文字母表示連接方式或閥門主密封副材料的代號。
( KF ) 表示采用GB4982《夾緊型真空快卸法蘭》標準， ( G ) 表示采用GB7306《圓柱管螺紋》標準 ，( F ) 表示采用GB6070《活套真空法蘭》標準 ，( JB ) 表示采用JB919-75《真空法蘭》標準 H 或H(Ⅰ) 表示閥門兩端接口采用焊接結構形式 ，H(Ⅱ) 表示閥門一端連接口采用焊接結構形式，另一端采用插橡膠管的插嘴結構形式；
以次類推第幾次設計的產品 下面舉幾個例子：
1、GM-25H(Ⅰ) 高真空隔膜閥，公稱通徑25mm，兩端焊接結構形式。
2、CCQ-150 氣動超高真空插板閥，公稱通徑150mm。
3、GID-250 電動高真空蝶閥，公稱通徑250mm。
4、GUQ-40(KF) 氣動高真空(壓力)球閥，公稱通徑40mm，連接方式為GB4982 《夾緊型真空快卸法蘭》 DN40的快卸法蘭。
5、GD-J100b 高真空擋板閥，公稱通徑100mm，通導形式為角式，軸封形式為不銹鋼金屬波紋管。
6、DYC-JQ50 電磁真空壓差閥, 公稱通徑50mm，通導形式為角式。(低真空一般只需真空兩字即可)。
7、DDC-JQ80 電磁真空帶充氣閥, 公稱通徑80mm，通導形式為角式。(低真空一般只需真空兩字即可)。
8、GDC-J25b 電磁高真空擋板閥，公稱通徑25mm，通導形式為角式。軸封形式為不銹鋼金屬波紋管。
真空閥門具有下列特點：
壓力低于大氣壓，而閥瓣上的壓降不能超過1公斤力/厘米2。介質的工作溫度取決于使用裝置的工藝過程。溫度一般不超過-70 ~ +150℃的范圍。
對這類閥門***基本的要求是保證連接的高度密封性和結構與墊片材料的致密性。
按介質壓力真空閥門可分成四組：
1）低真空閥門：介質壓力p=760~1毫米汞柱.
2）中真空閥門：p=1×10-3 毫米汞柱。
3）高真空閥門：p=1×10-4 ~1×10-7 毫米汞柱.
4）超高真空閥門：p≤1×10-8 毫米汞柱。

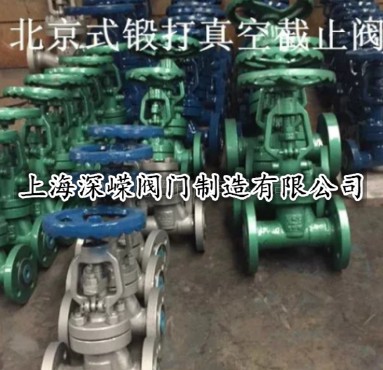

作為通徑小于250毫米的閉路閥門，被廣泛采用的的閥桿作直線運動的真空波紋管截止閥。閘閥卻受到較大的限制，但這主要是對于大通徑來說的。可用的還有球 形旋塞閥（球閥）、柱塞閥和蝶閥。作真空閥用的旋塞閥未得到推廣，因為旋塞閥需要用油潤滑，使油汽可能進入真空系統，而這是不允許的。真空閥門既可用現場 手控和遙控，也可用電動、電磁傳動（電磁閥）、氣動和液動控制。
真空閥門關閉件是用像膠密封圈或金屬密封圈來密封的。波紋管截止閥的波紋管是用不銹鋼、高鋅黃銅JI80、塑料和其他材料制成。小通徑（口徑在10毫米以下）的截止閥關閉件可采用膜片密封。低真空和中真空可以采用球形旋塞閥。
