產品優勢：DSJ41H-16C、DSJ41H-25C、DSJ41H-40C、DSJ41H-64C、DSJ41H-100C、DSJ41Y-16I、DSJ41Y-25I、DSJ41Y-40I、DSJ41Y-64I、DSJ41Y-100I、DSJ41W-16P、DSJ41W-25P、DSJ41W-40P、DSJ41W-64P、DSJ41W-100P
常用材質：鑄鋼、不銹鋼、鉻鉬鋼
產品規格：DN15-DN600

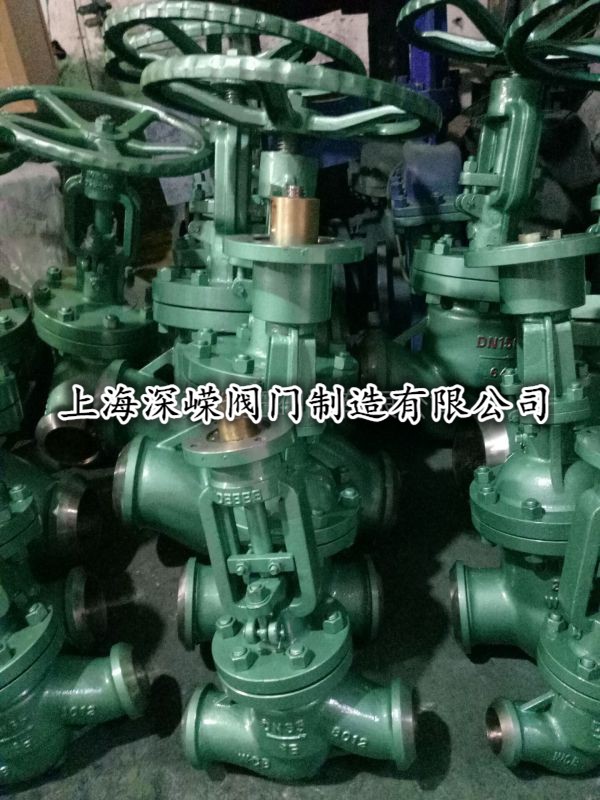

【產品名稱：法蘭水封截止閥】
【產品型號：DSJ41H】
? ? 浙江深嶸閥門DSJ41H-16C/DN65,DSJ41H-25C/DN80水封截止閥：閥蓋填料室?guī)в兴饨Y(jié)構，接口通入壓力為0.6-1.0MPA的水時，可使系統與大氣隔離，具有良好的氣密性，驅動方式有手動，電動。
【產品介紹】：
? ? 浙江深嶸閥門DSJ41H-16C/DN65,DSJ41H-25C/DN80水封截止閥：適用于公稱壓力PN2.5～6.4MPa,工作溫度0～450℃的火力電站回水冷凝系統及石油、化工要求與大氣隔離的系統管道上，切斷或接通管路中的介質。
【DSJ41H-16C/DN65,DSJ41H-25C/DN80水封截止閥?工作原理】：
??? DSJ41H-16C/DN65,DSJ41H-25C/DN80水封截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。
【DSJ41H-16C/DN65,DSJ41H-25C/DN80水封截止閥?產品特點】：
1、閥門驅動方式有手動，電動。
2、閥蓋填料室?guī)в兴饨Y(jié)構，具有良好的氣密性。
3、具有結構緊湊，密封面不易磨損，密封性能好，啟閉時間短等特點。
4、產品采用倒密封結構，可在不停機工況下進行維修和更換密封填料。
5、閘板采用平行式雙閘板結構或楔式單閘板結構，密封可靠，開閉輕便，檢修方便。
【DSJ41H-16C/DN65,DSJ41H-25C/DN80水封截止閥?產品其他參數】：
DSJ41H-16C/DN65,DSJ41H-25C/DN80水封截止閥?主要零件材料及主要用途：
|
閥體 |
閥蓋 |
閥瓣 |
閥座 |
閥桿 |
填料 |
適用介質 |
適用溫度 |
|
WCB |
25+D507MO |
25+D577 |
2Crl3 |
柔性石墨 |
水、油品、蒸汽 |
425 |
|
|
A105 |
2Crl3+ |
2Crl3+ |
2Crl3 |
柔性石墨 |
水、油品、蒸汽 |
450 |
|
簡介
截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需要克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。本閥要水平安裝 截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。
