DP85-80*3 自平衡多級離心泵簡介
D(P)型高效自平衡多級泵是為滿足用戶需要，加速高壓多級泵技術發展，采用國外同類產品的優良技術結合本公司多年設計經驗，依據APII610標準研究開發的高效高壓多級離心泵。具有高效區寬、性能范圍廣、汽蝕性能好、運轉安全和平穩、噪音低、易損件少，安裝維修方便等優點。
D(P)型高效自平衡多級泵將傳統多級節段式離心泵的結構形式進行了創新，取消了多級離心泵的軸向力平衡機構是采用平衡盤或平衡鼓結構的多級離心泵好的更新?lián)Q代產品。
D(P)型高效自平衡多級泵由于無平衡裝置，即無平衡盤的園盤摩擦損失又無平衡回流損失，所以泵效率比同類別多級泵提高 3-12%，同時徹底解決因平衡裝置失效而導致平衡盤和平衡盤座的磨損或轉子咬死等各種故障，大大延長泵的使用壽命。無故障運行時間是普通泵的3倍以上， 用戶維修成本大大降低，從而降低泵的壽命周刳成本。
D(P)型高效自平衡多級泵供輸送固體顆粒不大干2%(粒度小于1m)，介質固體濃度小于5%Wt。溫度≤105℃的清水或 物理化學性質類似于清水的其它液體之用液體之用。也可通過改變泵的材質(或泵過流部件的材質)、密封形式和增加冷卻系統用于輸送溫度≤210℃熱水、油 類、腐蝕性或含磨料的介質等。
泵材質有HT200、OT600、304、304L.316L、317L、904L、CD4等供用戶選。

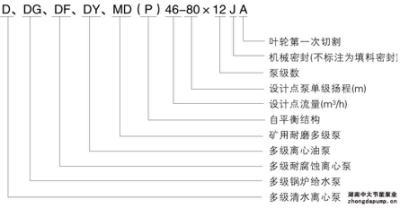

自平衡多級離心泵型號意義
執行標準
GB/T5657-95《離心泵技術條件(Ⅲ類)》
JB/T1051-93《多級清水離心泵型式及基本參數》
GB/T3216-2005《回轉動力泵水力性能驗收試驗1級和2級》
MT/T114-2005《煤礦用多級離心泵》
D(P)型臥式多級清水離心泵
用于輸送不舍固體顆粒、溫度低于80℃的清水或物理化學性質類似于清水的液體。適用于礦山、工廠和城市給排水工程之用。
DP85-80*3 自平衡多級離心泵主要用途
●在工業設備中的鍋爐供水系統和冷凝水輸送
●在石油化工，煤化工、化學工業介質輸送
●在剪切設備中的冷水輸送
●在除氧化設備中的壓力水輸送
●在工業過程中的高壓水生產
●化工工藝流程
●油田注水，礦山排水
●鹵液采輸
●壓縮機、脫殼機等設備的水輸送
DP85-80*3 自平衡多級離心泵工作原理
泵軸在電動機的帶動下旋轉，對液體作功，使其能量增加，液體由吸入池經由泵的進水段、正葉輪、正導葉、中段、口、過渡管、次級進水段、反葉輪、反導葉、出水段的垂直源源不斷的送出。
DP85-80*3 自平衡多級離心泵的結構
泵為單吸或雙吸進口的臥式節段式多級自平衡離心泵，泵的上或水平、排出口垂直向上布置。
●主要由進水段、中段、出水段、次級進水段、正導葉、反葉輪、軸、節流和減壓裝置、擋套、軸承體、過渡管等零強度的穿杠螺栓和進出水段聯接，泵的進水 段、中段、出水采用二硫化鉬潤滑脂金屬面硬密封，轉于由裝在軸上的正置、反葉輪、軸套、軸承擋套等零件組成，軸承采用“固構，驅動端采用圓柱滾于軸承;末 端采用角接觸球軸承段、中段、出水段、次級進水段、正導葉、反導葉、過渡管
●轉子部分與固定部分之間裝有密封環、導葉套等進行密封套的磨損程度己影響泵的工作性能時應廈時予以更換。
●軸的密封形式有機械密封和填料密封兩種。泵采用填料密置安放要正確，填料的松緊程度必須適當，以液體能滴種密封元件裝在密封腔內，腔內要通入一定壓力的水，起水作用。在軸封處裝有可更換的軸套，以保護泵軸泵可以在路的情況下更換軸承、密封。
●該系列泵通過彈性柱銷聯軸器或膜片聯軸器由原動機直接向看，泵為順時針方向旋轉。
●電機常規配置為Y2系列電機，在有可燃易爆氣體的場合采機。
傳統多級泵大都裝有平衡盤等平衡軸向力裝置，許多人對平衡盤這個多級泵的重要部件，進行了大量研究，但其基本結構形式?jīng)]有變化。在多級泵上安裝新型平衡裝置，可以取消平衡盤和其后的軸封裝置，新型裝置與傳統結構技術指標的比較列于表1.
|
表1 自平衡多級泵和傳統多級泵技術指標的比較 |
||
|
項 目 |
傳統多級泵 |
自平衡多級泵 |
|
平衡軸向力原理 |
靠泄漏產生的壓降平衡軸向力，平衡盤的泄漏為泵額定流量的3%~15%，平均約為8% |
靠密封形成高、低差平衡軸向力，幾平無泄漏。泄漏量全部收回，因此泵的節能效果平均為8% |
|
附帶設備 |
軸封裝置（填料箱、填料、水封環、填料壓蓋和軸套等）、 回水管系統 |
可以全部取消 |
|
機械損失 |
平衡盤本身圓盤摩擦損失和填料摩擦損失 |
密封面外徑小（小于口環直徑），端面間為液體摩擦，比壓力小，故裝置本身機械損失較小，無填料摩擦損失 |
|
可靠性 |
平衡盤的事故多，有時因平衡失靈，使整個轉子收到損失 |
可靠性高，即使裝置失靈，只是泄漏增多，軸向力照樣能夠平衡 |
|
軸向尺寸 |
長 |
短 |
|
試用范圍 |
清潔液體所有多級泵 |
清潔液體，原理上試用所有階段式多級泵 |
|
對含雜質介質的適應性 |
因泄漏大，不易采取預防措施，適應差 |
因基本上無泄漏，易采取預防措施，適應性強 |
|
技術 |
成熟技術 |
新技術 |
|
成本 |
較低 |
較高 |
|
表2 裝新型裝置后泵性能的變化 |
|
|
性能參數 |
變 化 |
|
揚程H |
在原流量下?lián)P程增加8% |
|
比較數 |
在原流量下減小6%，由此，可設計高泵作低，泵用，從面使泵的效率提高 |
|
流量q |
在原揚程下流量增加10%（應等于平衡盤泄漏量），由此，1臺泵頂1.1臺泵用，從而減少設備費 |
|
軸功率 |
原流量下軸功率減少5.8% |
|
效率 |
節能效果提高6% |
