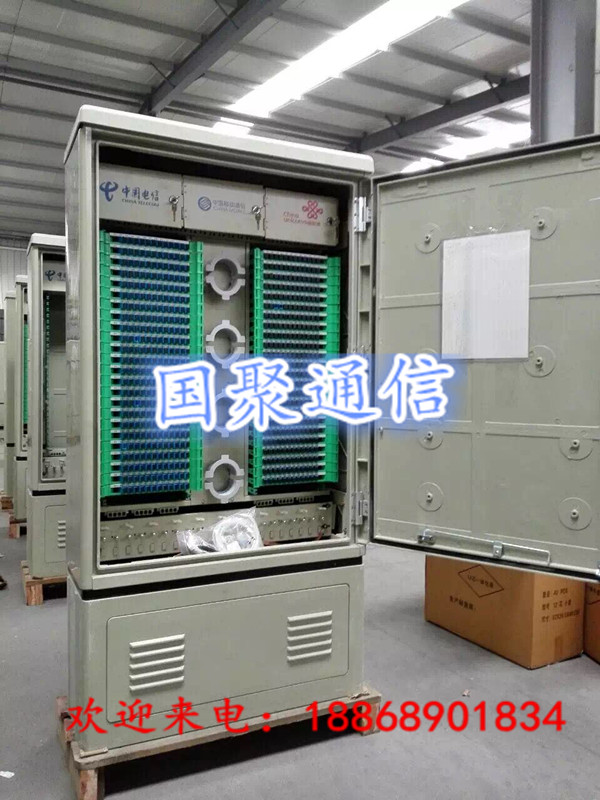

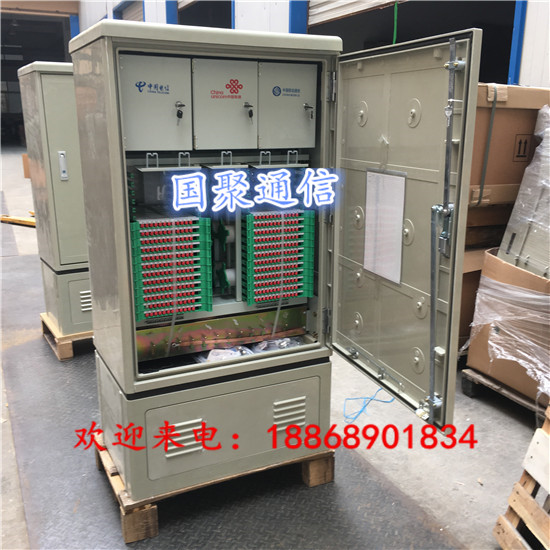

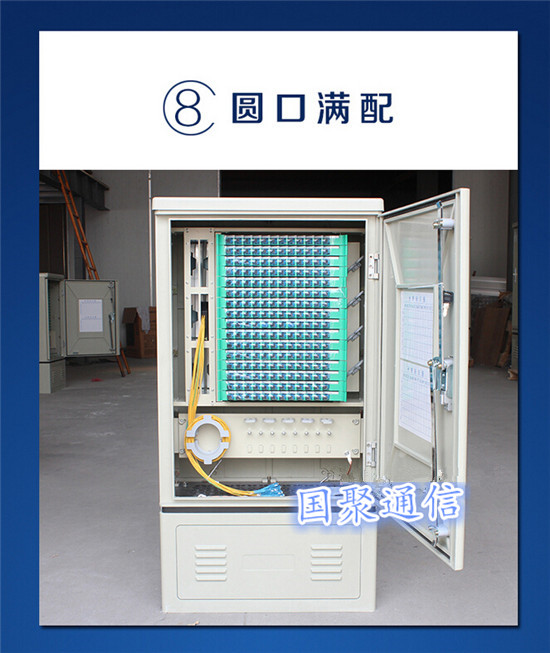

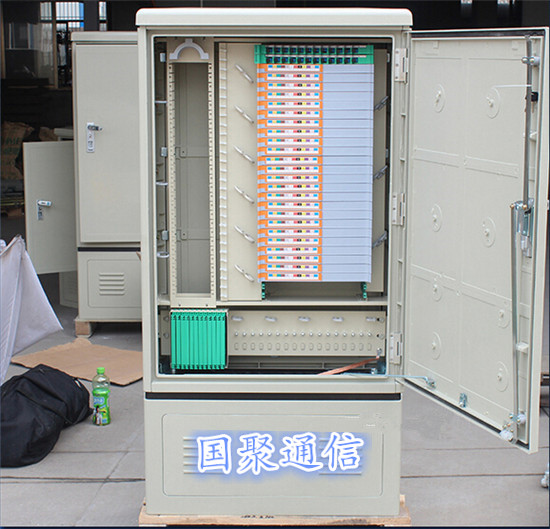

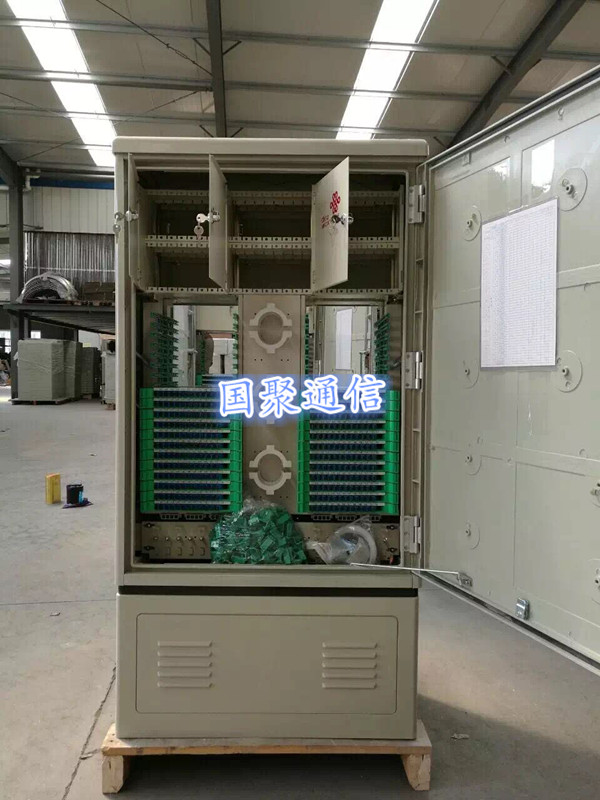

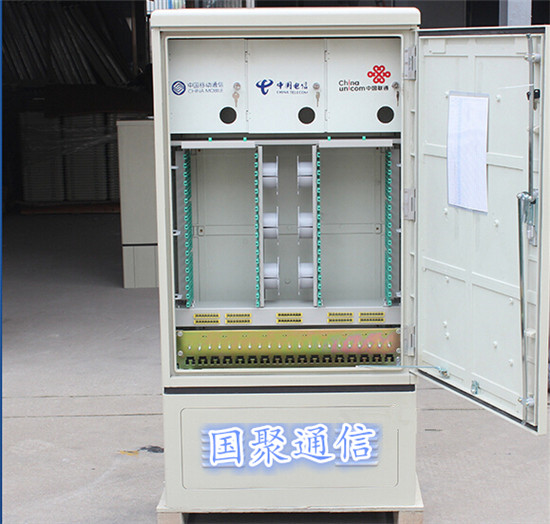

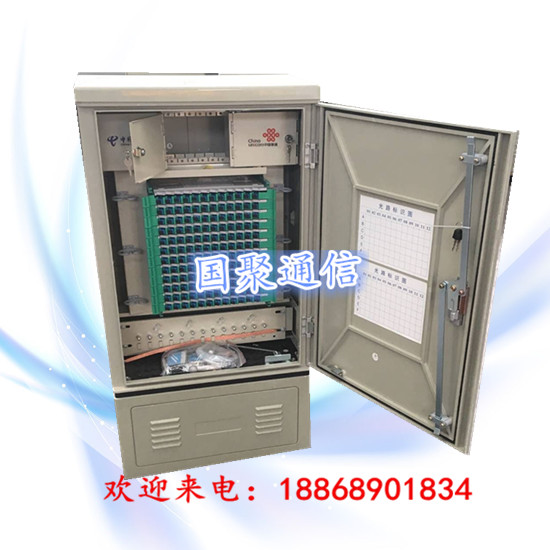

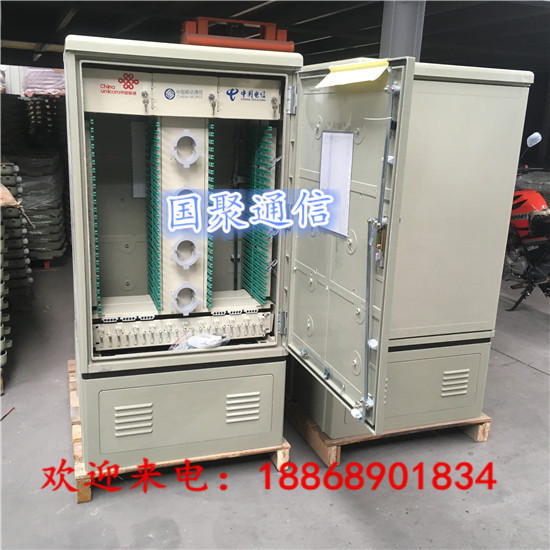

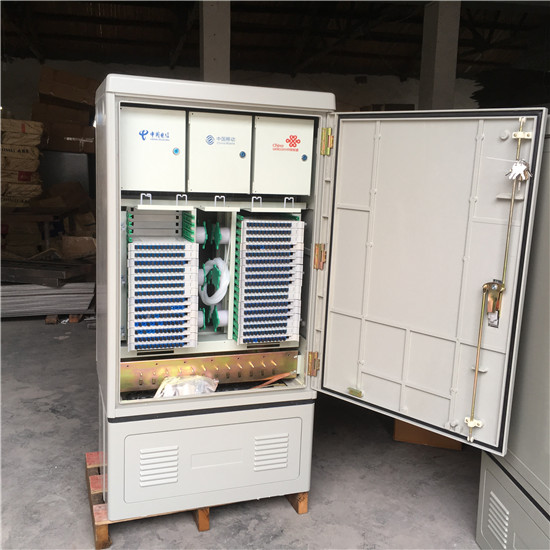

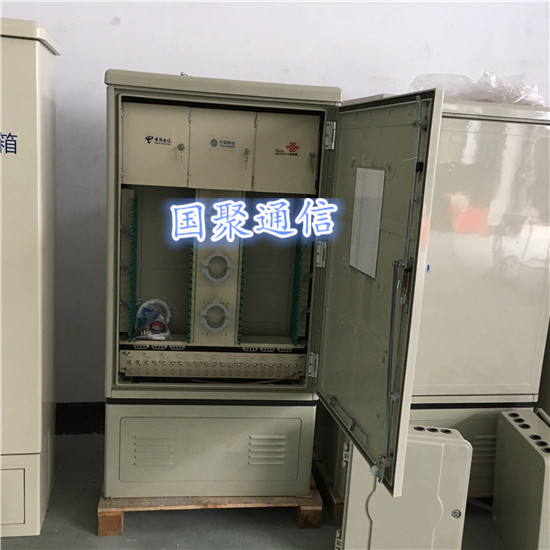

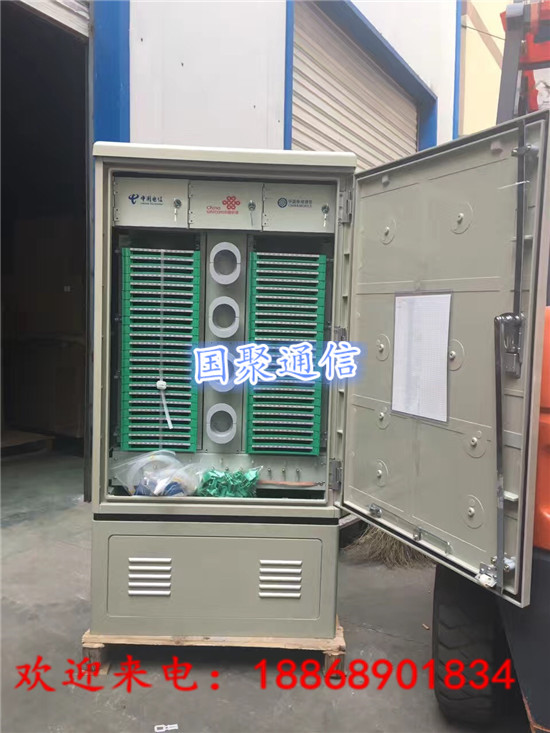

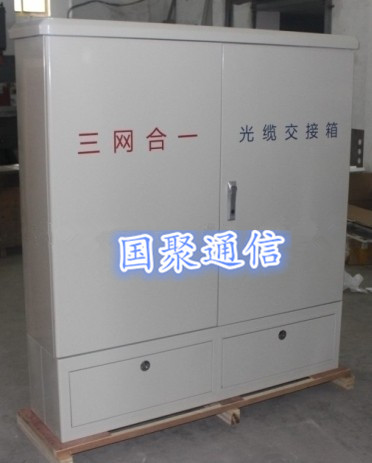

360芯冷軋板三網合一光纜交接箱-圖文并茂效果圖

360芯冷軋板三網合一光纜交接箱-圖文并茂效果圖

室外掛壁式/落地式/戶外/通信光纜交接箱：SMC復合材料光纜交接箱，不銹鋼光纜交接箱，無跳接光纜交接箱， 實現光纖的直通、盤儲、和光纖的熔接、調度功能。可室外落地、架空安裝兩種方式。 規格：72芯、96芯、72芯、144芯、288芯、576芯、720芯、1152芯等不同容量。 產品用途及特點：[產品規格：落地式，壁掛式，插片式，無（勉）跳接，]
產品材質：SMC材質， 不銹鋼材質
型號：{.48芯.72芯.96芯.144芯，288曲率半徑，避免激光灼傷眼睛，使光纖連接頭的操作方便、安全，且適配器可拆卸，給維護帶來便利。
5.設備采用光纜分支器部件使光纜的固定、開剝、接地等操作更加便利可靠，當外纜引入時，光纜分支器部件可單獨拿出施工，操作便利。
6.引入光纜后，用附件中的密封止水膠將光纜孔堵死。此密封止水膠遇潮氣后會膨脹，使密封效果最佳。
7.箱體防護等級達到GB/T4208-1993標準中IP65級要求。

---

360芯冷軋板三網合一光纜交接箱-圖文并茂效果圖及應用隨著電信營商3G、FTTx寬帶提速工程的快速發展，傳統傳輸線路帶寬及光接入端口已經遠遠不能滿足需要，基于EPON/GPON的FTTx網絡結構，已成為運營商通信傳輸線路的首選方案。光纜交接箱作為傳輸線路中的重要組成部分，為適應傳輸網絡的發展要求，功能從大芯數、熔配一體逐步過渡到多纜、小芯數、帶分光配線等實際應用環境上來，其結構對熔接配線、線纜管理、分光配置、防護等提出新的要求。國聚通訊光纜交接箱產品，針對各地區域氣候環境，推出不同材質、分光功能、配線容量的光纜交接箱產品可供選擇，現已廣泛應用于電信運營商3G網絡、光進銅退、FTTx、城域網傳輸改造等項目中，應用方案如下：支持EPON/GPON分光功能國聚通訊多年來積極參與行業標準的制訂，并參與YD/T988-2007<<通信光纜交接箱>>的起草及編制，該標準已成為行業內光纜交接箱設計、制造、測試、驗收的重要參考依據。

1. 產品概覽 ：光纜交接箱產品種類齊全，應用場景多種多樣，適用于各種FTTx應用場景的布署。

2.        1.1 普通光纜交接箱：

3.        序 號 容 量  箱體尺寸 (含底座)H×W×D(mm) 描  述

1 144芯  955×520×288 落地/掛桿/掛墻安裝、SMC箱體

2 288芯  1350×750×320 落地安裝、原裝SMC箱體

3 288芯 1445×756×360 落地安裝、SMC箱 體

4 576芯 1600×1200×400 落地安裝、雙層鈑金箱體

5 576芯 GXF5-17Cd 1445×756×625 落地安裝、SMC箱體

 注：可選配分光模塊實現分光功能。

 1.2 FTTH光纜交接箱系列（帶分光功能）：

 序號  尺寸 (含底座)   H×W×D(mm) 配線容量最大分 光端口 描    述

1    955×520×288 96芯64芯 選配FFG-1/FFG-17/FFG-34分光模塊。 84芯分支配線，12芯主干配線，72芯直熔。落地/掛桿/掛墻安裝、SMC箱體。

2    1120×630×380 156芯6*n(n為分光比) 6個MIN型盒式光分路器位。 144芯配線，12芯主干熔接，48芯直熔。 落地安裝、鈑金箱體。

3    1445×756×360 192芯128芯 選配FFG-1/FFG-17/FFG-34分光模塊。 180芯分支配線，12芯主干配線。 落地安裝、SMC箱體。

4    1350×750×320 288芯 10個MIN型盒式光分路器位。 288芯配線，120芯直熔、使用FJX12e模塊。落地安裝、SMC箱體。

5    1345×756×360 288芯10*n (n為分光比) 同上，箱體為國產SMC箱體。

6    1600×1100×428 720芯 12*n (n為分光比) 12個MIN型盒式光分路器位。 720芯配線，288芯直熔、使用FJX12e模塊。落地安裝、鈑金箱體。 注：使用盒式光分路器時，分光比可選，不占用配線空間。

 2 產品介紹 2.1 普通光纜交接箱： 2.1.1 144芯光纜交接箱（GXF5-17Ba） GXF5-17Ba系列光纜交接箱是一種小容量箱體，配線容量144芯、直熔72芯，內部結構分區合理、清晰，有獨立的裸纖及跳線管理，儲纖區采用旋轉門設計，操作空間靈活、方便。 SMC箱體，采用全正面操作，產品具有良好的保溫、隔熱、耐腐蝕性能，此型號箱體可配置底座落地安裝，也可對箱體進行掛桿、掛墻安裝。適用于FTTx小容量分支配線節點，一般安裝于小區綠地、樓邊、電線桿等環境中。

360芯冷軋板三網合一光纜交接箱-圖文并茂效果圖、ODF光纖總配線架 MODF光纖配線架 機架式光纖總配線架 【寧波市國聚通信制造】寧波市國聚通信三網合一光纖配線架、三網合一光纖配線架|共建共享光纖配線柜《三網合一光纖配線架》144芯三網融合MODF光纖配線架、288芯三網融合MODF光纖配線架、360芯三網融合MODF光纖配線架、480芯三網融合MODF光纖配線架、576芯三網融合MODF光纖配線架、720芯三網融合MODF光纖配線架、960芯三網融合MODF光纖配線架、1152芯三網融合MODF光纖配線架|ODF光纖配線架（Optical Distribution frame）ODF光纖配線架|ODF光纖配線柜（ODF配線柜容量：144芯、288芯、360芯、480芯、576芯、648芯、720芯、864芯、960芯、1152芯、）中華人民共和國通信行業標準光纖配線架YD/T 778-2006《光纖配線架》Q/CT 2354-2011《中國電信光總配線架技術要求》|FTTH接入層光纖分配架（Fiber Optic Distribution frame），又稱光纖配線柜，是用于光纖通信網絡中對光纜、光纖進行終接、保護、連接及管理的配線設備。在本設備上可以實現對光纜的固定、開剝、接地保護，以及各種光纖的熔接、跳轉、冗纖盤繞、合理布放、配線調度等功能，是傳輸媒體與傳輸設備之間的配套設備。白天在單位忙忙碌碌一整天，拖著疲憊的身軀，擠地鐵座公交，歷經重重磨難好不容易回到住處,就想輕輕松松的想受互聯網帶來的快樂，而我們每日所需的互聯網信息就是這樣通過光纖分流而來，又將我們的信息匯總而去的，光纖就像遍布于地球的神經網，感受著世界的每一個角落，把人類的視野聯接成為一個整體。網速不好我們就糾結在是不是重新安裝寬帶，所以作為新的小區或是住房是一定要安裝好一臺216芯三網合一光纜交接箱，國聚的216芯三網合一光纜交接箱價格實惠，質量過硬，值得你擁有。360芯冷軋板三網合一光纜交接箱-圖文并茂效果圖
