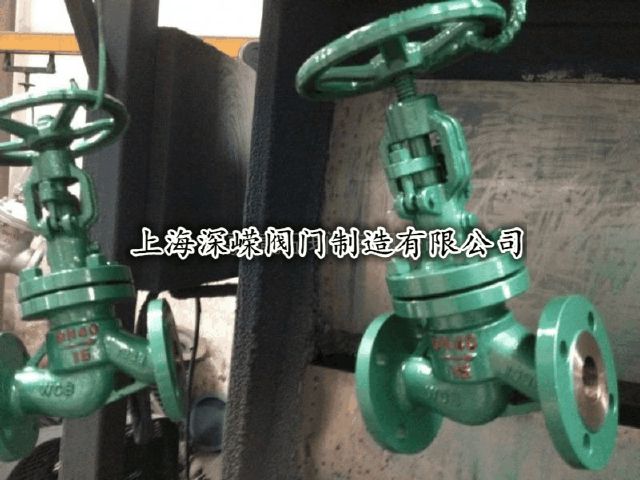

DSJ41H-100C鑄鋼法蘭水封截止閥DSJ41H-100C上海深嶸閥門

• 產品優勢：DSJ41H-16C、DSJ41H-25C、DSJ41H-40C、DSJ41H-64C、DSJ41H-100C、DSJ41Y-16I、DSJ41Y-25I、DSJ41Y-40I、DSJ41Y-64I、DSJ41Y-100I、DSJ41W-16P、DSJ41W-25P、DSJ41W-40P、DSJ41W-64P、DSJ41W-100P

• 常用材質：鑄鋼、不銹鋼、鉻鉬鋼

• 產品規格：DN15-DN600

?

DSJ41H-16C/DN65,DSJ41H-25C/DN80水封截止閥
深嶸閥門DSJ41H-16C/DN65,DSJ41H-25C/DN80水封截止閥：適用于公稱壓力PN2.5～6.4MPa,工作溫度0～450℃的火力電站回水冷凝系統及石油、化工要求與大氣隔離的系統管道上，切斷或接通管路中的介質。

【詳細說明】

【產品名稱：法蘭水封截止閥】

【產品型號：DSJ41H】

深嶸閥門DSJ41H-16C/DN65,DSJ41H-25C/DN80水封截止閥：閥蓋填料室帶有水封結構，接口通入壓力為0.6-1.0MPA的水時，可使系統與大氣隔離，具有良好的氣密性，驅動方式有手動，電動。

【產品介紹】：
深嶸閥門DSJ41H-16C/DN65,DSJ41H-25C/DN80水封截止閥：適用于公稱壓力PN2.5～6.4MPa,工作溫度0～450℃的火力電站回水冷凝系統及石油、化工要求與大氣隔離的系統管道上，切斷或接通管路中的介質。

【DSJ41H-16C/DN65,DSJ41H-25C/DN80水封截止閥?工作原理】：
DSJ41H-16C/DN65,DSJ41H-25C/DN80水封截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。

【DSJ41H-16C/DN65,DSJ41H-25C/DN80水封截止閥?產品特點】：
1、閥門驅動方式有手動，電動。
2、閥蓋填料室帶有水封結構，具有良好的氣密性。
3、具有結構緊湊，密封面不易磨損，密封性能好，啟閉時間短等特點。
4、產品采用倒密封結構，可在不停機工況下進行維修和更換密封填料。
5、閘板采用平行式雙閘板結構或楔式單閘板結構，密封可靠，開閉輕便，檢修方便。

【DSJ41H-16C/DN65,DSJ41H-25C/DN80水封截止閥?產品其他參數】：

DSJ41H-16C/DN65,DSJ41H-25C/DN80水封截止閥?主要零件材料及主要用途：

簡介
截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需要克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。本閥要水平安裝 　　截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。
編輯本段工作原理
截止閥，也叫截門，是使用***廣泛的一種閥門，它之所以廣受歡迎，是由于開閉過程中密封面之間摩擦力小，比較耐用，開啟高度不大，制造容易，維修方便，不僅適用于中 低壓，而且適用于高壓。 　　截止閥的閉合原理是，依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。 　　截止閥只許介質單向流動，安裝時有方向性。截止閥的結構 長度大于閘閥，同時流體阻力大，長期運行時，密封可靠性 不強。

、產品型號、規格： J41H-16C J41H-25C
二、技術規范
1、 適用介質：水、蒸汽、油品（碳鋼閥門）；硝酸類（不銹鋼閥門）
。
2、 適合溫度：≤425℃（鑄鋼閥門）；≤200℃（不銹鋼閥門）。
3、 閥門試驗壓力及閥門在各級溫度下的工作壓力。
使用說明： 1
、 本閥門是工業管道上必不可少的裝置，安裝時仔細核對閥門標志及銘牌是否符合作用要求。
2、 安裝前必將閥門清洗干凈，并清除運輸過程中所
造成的缺陷。
3、 安裝后的閥門應經常保持清潔，閥桿螺紋部分須定期加油。
4、 本閥門應存放在干燥通風的室內，長期存放，應經常檢查，
防止銹蝕。注意：使用中，螺桿壓蓋會出現濕漏，應將壓蓋螺絲擰緊。

J41H-16C法蘭連接鋼制截止閥引用標準

設計與制造：GB12235

結構長度：GB12221

壓力溫度等級：GB9131 JB/T74 HG20604

連接法蘭：JB/T79 GB9113 HG20593-20635

試驗與檢驗：GB13927 JB/T9092

J41H-16C法蘭連接鋼制截止閥用途
J41H-16C法蘭連接鋼制截止閥適用于公稱壓力PN1.6～16.0Mpa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管道上，切斷或接通介質。適用介質為：水、油品、蒸汽、酸性介質等。操作方式有：手動、齒輪傳動、電動、氣動等。

截止閥的閉合原理是，依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。截止閥只許介質單向流動，安裝時有方向性。截止閥的結構?長度大于閘閥，同時流體阻力大，長期運行時，密封可靠性不強。
截止閥操作準則
啟閉截止閥，用力應該平穩，不可沖擊。某些沖擊啟閉的高壓截止閥各部件已經考慮了這種沖擊力與一般截止閥不能等同。
當截止閥全開后，應將手輪倒轉少許，使螺紋之間嚴緊，以免松動損傷。
管路初用時，內部臟物較多，可將截止閥微啟，利用介質的高速流動，將其沖走，然后輕輕關閉（不能快閉、猛閉，以防殘留雜質夾傷密封面），再次開啟，如此重復多次，沖凈臟物，再投入正常工作。
常開截止閥，密封面上可能粘有臟物，關閉時也要用上述方法將其沖刷干凈，然后正式關嚴。
如手輪、手柄損壞或丟失，應立即配齊，不可用活絡板手代替，以免損壞閥桿四方，啟閉不靈，以致在生產中發生事故。
某些介質，在截止閥關閉后冷卻，使閥件收縮，操作人員就應于適當時間再關閉一次，讓密封面不留細縫，否則，介質從細縫高速流過，很容易沖蝕密封面。
操作時，如發現操作過于費勁，應分析原因。若填料太緊，可適當放松，如閥桿歪斜，應通知人員修理。有的截止閥，在關閉狀態時，關閉件受熱膨脹，造成開啟困難；如必須在此時開啟，可將閥蓋螺紋擰松半圈至一圈，消除閥桿應力，然后板動手輪。
截止閥與閘閥的區別
1、行程不同：截止閥的行程與閘閥的行程相比較小。
2、結構不同：閘閥比截止閥結構復雜，高度尺寸較大，從外形來看閘閥比截止閥短而高，特別是明桿閘閥需要較高的高度空間，這在安裝空間有限的情況下選型要注意的。
3.流阻不同：截止閥與閘閥的流阻相比較，截止閥在整個行程中的流阻都很大，普通截止閥的阻力系數約為3.5~4.5不平衡力大截止閥，所需的驅動力或力矩也相應要大很多，適合用作流體的調節、節流；閘閥的流體流動阻力較小，普通閘閥的阻力系數約為0.08~0.12，開啟關閉力小，通常適用于不需要經常啟閉而且保持閘板全開或全閉的工況，不適合調節、節流使用。
4.密封面不同：截止閥的密封面，只有在完全關閉時才相互接觸，強制關閉的閥芯與密封面的相對滑移量很小，因而密封面的磨損也很小；閘閥密封面有一定的自密封能力，它的閥芯靠介質壓力緊緊地與閥座密封面接觸，在開啟與關閉時閥芯和閥座密封面始終接觸并相互磨擦，因而密封面容易磨損，特別是在閥門處于接近關閉狀態時，閥芯前后壓差很大，密封面磨損就更為嚴重。
5.流向不同。截止閥在安裝時，介質可以從閥芯的下方進入和從上方進入兩種方式。介質從閥芯的下方進入的優點是當閥門關閉時盤根不受壓力，?可以延長盤根的?使用壽命，并可以在閥前管道承壓的情況下，進行更換盤根的工作。介質從閥芯的下方進入的缺點是閥門的驅動轉矩較大，約為上方進入的1.05~1.08倍，?閥桿受的軸向力大，閥桿容易彎曲。為此，介質從下方進入方式，一般只適用于小口徑截止閥(DN50以下)，DN200以上的截止閥都選用介質從上方流入的?方式。電動截止閥一般是采用介質從上方進入的方式。介質從上方進入方式的缺點正好與下方進入方式相反。而閘閥的流向，從兩方進入效果都一樣。
6.維護流程不同：大部分截止閥的閥座和閥瓣可以在線更換，無需把整個閥門，從管線上拆下來;而閘閥的維修，不適合在現場管道上進行.
截止閥的主要標準
1、GB/T?12233-2006《通用閥門?鐵質截止閥與升降式止回閥》
2、GB/T?12235-2007《通用閥門?法蘭連接鋼制截止閥與升降止回閥》
3、JB/T53174-94《截止閥?產品質量分等》
4、JB/T53165-92《高壓平衡截止閥》
5、GB/T?587-2008《船用法蘭青銅截止閥》
6、GB/T?590-2008《船用法蘭鑄鐵截止閥》
7、GB/T?8464-2008《鐵制和銅制螺紋連接閥門》
8、GB8465.2-87《內螺紋連接閘閥、截止閥、球閥、止回閥?基本尺寸?鐵制截止閥》
截止閥的閉合原理是，依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。截止閥只許介質單向流動，安裝時有方向性。截止閥的結構?長度大于閘閥，同時流體阻力大，長期運行時，密封可靠性不強。
截止閥操作準則
啟閉截止閥，用力應該平穩，不可沖擊。某些沖擊啟閉的高壓截止閥各部件已經考慮了這種沖擊力與一般截止閥不能等同。
當截止閥全開后，應將手輪倒轉少許，使螺紋之間嚴緊，以免松動損傷。
管路初用時，內部臟物較多，可將截止閥微啟，利用介質的高速流動，將其沖走，然后輕輕關閉（不能快閉、猛閉，以防殘留雜質夾傷密封面），再次開啟，如此重復多次，沖凈臟物，再投入正常工作。
常開截止閥，密封面上可能粘有臟物，關閉時也要用上述方法將其沖刷干凈，然后正式關嚴。
如手輪、手柄損壞或丟失，應立即配齊，不可用活絡板手代替，以免損壞閥桿四方，啟閉不靈，以致在生產中發生事故。
某些介質，在截止閥關閉后冷卻，使閥件收縮，操作人員就應于適當時間再關閉一次，讓密封面不留細縫，否則，介質從細縫高速流過，很容易沖蝕密封面。
操作時，如發現操作過于費勁，應分析原因。若填料太緊，可適當放松，如閥桿歪斜，應通知人員修理。有的截止閥，在關閉狀態時，關閉件受熱膨脹，造成開啟困難；如必須在此時開啟，可將閥蓋螺紋擰松半圈至一圈，消除閥桿應力，然后板動手輪。
截止閥與閘閥的區別
1、行程不同：截止閥的行程與閘閥的行程相比較小。
2、結構不同：閘閥比截止閥結構復雜，高度尺寸較大，從外形來看閘閥比截止閥短而高，特別是明桿閘閥需要較高的高度空間，這在安裝空間有限的情況下選型要注意的。
3.流阻不同：截止閥與閘閥的流阻相比較，截止閥在整個行程中的流阻都很大，普通截止閥的阻力系數約為3.5~4.5不平衡力大截止閥，所需的驅動力或力矩也相應要大很多，適合用作流體的調節、節流；閘閥的流體流動阻力較小，普通閘閥的阻力系數約為0.08~0.12，開啟關閉力小，通常適用于不需要經常啟閉而且保持閘板全開或全閉的工況，不適合調節、節流使用。
4.密封面不同：截止閥的密封面，只有在完全關閉時才相互接觸，強制關閉的閥芯與密封面的相對滑移量很小，因而密封面的磨損也很小；閘閥密封面有一定的自密封能力，它的閥芯靠介質壓力緊緊地與閥座密封面接觸，在開啟與關閉時閥芯和閥座密封面始終接觸并相互磨擦，因而密封面容易磨損，特別是在閥門處于接近關閉狀態時，閥芯前后壓差很大，密封面磨損就更為嚴重。
5.流向不同。截止閥在安裝時，介質可以從閥芯的下方進入和從上方進入兩種方式。介質從閥芯的下方進入的優點是當閥門關閉時盤根不受壓力，?可以延長盤根的?使用壽命，并可以在閥前管道承壓的情況下，進行更換盤根的工作。介質從閥芯的下方進入的缺點是閥門的驅動轉矩較大，約為上方進入的1.05~1.08倍，?閥桿受的軸向力大，閥桿容易彎曲。為此，介質從下方進入方式，一般只適用于小口徑截止閥(DN50以下)，DN200以上的截止閥都選用介質從上方流入的?方式。電動截止閥一般是采用介質從上方進入的方式。介質從上方進入方式的缺點正好與下方進入方式相反。而閘閥的流向，從兩方進入效果都一樣。
6.維護流程不同：大部分截止閥的閥座和閥瓣可以在線更換，無需把整個閥門，從管線上拆下來;而閘閥的維修，不適合在現場管道上進行.
截止閥的主要標準
1、GB/T?12233-2006《通用閥門?鐵質截止閥與升降式止回閥》
2、GB/T?12235-2007《通用閥門?法蘭連接鋼制截止閥與升降止回閥》
3、JB/T53174-94《截止閥?產品質量分等》
4、JB/T53165-92《高壓平衡截止閥》
5、GB/T?587-2008《船用法蘭青銅截止閥》
6、GB/T?590-2008《船用法蘭鑄鐵截止閥》
7、GB/T?8464-2008《鐵制和銅制螺紋連接閥門》
8、GB8465.2-87《內螺紋連接閘閥、截止閥、球閥、止回閥?基本尺寸?鐵制截止閥》
截止閥工作原理
截止閥的閉合原理是，依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。截止閥只許介質單向流動，安裝時有方向性。截止閥的結構?長度大于閘閥，同時流體阻力大，長期運行時，密封可靠性不強。
截止閥操作準則
啟閉截止閥，用力應該平穩，不可沖擊。某些沖擊啟閉的高壓截止閥各部件已經考慮了這種沖擊力與一般截止閥不能等同。
當截止閥全開后，應將手輪倒轉少許，使螺紋之間嚴緊，以免松動損傷。
管路初用時，內部臟物較多，可將截止閥微啟，利用介質的高速流動，將其沖走，然后輕輕關閉（不能快閉、猛閉，以防殘留雜質夾傷密封面），再次開啟，如此重復多次，沖凈臟物，再投入正常工作。
常開截止閥，密封面上可能粘有臟物，關閉時也要用上述方法將其沖刷干凈，然后正式關嚴。
如手輪、手柄損壞或丟失，應立即配齊，不可用活絡板手代替，以免損壞閥桿四方，啟閉不靈，以致在生產中發生事故。
某些介質，在截止閥關閉后冷卻，使閥件收縮，操作人員就應于適當時間再關閉一次，讓密封面不留細縫，否則，介質從細縫高速流過，很容易沖蝕密封面。
操作時，如發現操作過于費勁，應分析原因。若填料太緊，可適當放松，如閥桿歪斜，應通知人員修理。有的截止閥，在關閉狀態時，關閉件受熱膨脹，造成開啟困難；如必須在此時開啟，可將閥蓋螺紋擰松半圈至一圈，消除閥桿應力，然后板動手輪。
截止閥與閘閥的區別
1、行程不同：截止閥的行程與閘閥的行程相比較小。
2、結構不同：閘閥比截止閥結構復雜，高度尺寸較大，從外形來看閘閥比截止閥短而高，特別是明桿閘閥需要較高的高度空間，這在安裝空間有限的情況下選型要注意的。
3.流阻不同：截止閥與閘閥的流阻相比較，截止閥在整個行程中的流阻都很大，普通截止閥的阻力系數約為3.5~4.5不平衡力大截止閥，所需的驅動力或力矩也相應要大很多，適合用作流體的調節、節流；閘閥的流體流動阻力較小，普通閘閥的阻力系數約為0.08~0.12，開啟關閉力小，通常適用于不需要經常啟閉而且保持閘板全開或全閉的工況，不適合調節、節流使用。
4.密封面不同：截止閥的密封面，只有在完全關閉時才相互接觸，強制關閉的閥芯與密封面的相對滑移量很小，因而密封面的磨損也很小；閘閥密封面有一定的自密封能力，它的閥芯靠介質壓力緊緊地與閥座密封面接觸，在開啟與關閉時閥芯和閥座密封面始終接觸并相互磨擦，因而密封面容易磨損，特別是在閥門處于接近關閉狀態時，閥芯前后壓差很大，密封面磨損就更為嚴重。
5.流向不同。截止閥在安裝時，介質可以從閥芯的下方進入和從上方進入兩種方式。介質從閥芯的下方進入的優點是當閥門關閉時盤根不受壓力，?可以延長盤根的?使用壽命，并可以在閥前管道承壓的情況下，進行更換盤根的工作。介質從閥芯的下方進入的缺點是閥門的驅動轉矩較大，約為上方進入的1.05~1.08倍，?閥桿受的軸向力大，閥桿容易彎曲。為此，介質從下方進入方式，一般只適用于小口徑截止閥(DN50以下)，DN200以上的截止閥都選用介質從上方流入的?方式。電動截止閥一般是采用介質從上方進入的方式。介質從上方進入方式的缺點正好與下方進入方式相反。而閘閥的流向，從兩方進入效果都一樣。
6.維護流程不同：大部分截止閥的閥座和閥瓣可以在線更換，無需把整個閥門，從管線上拆下來;而閘閥的維修，不適合在現場管道上進行.
截止閥的主要標準
1、GB/T?12233-2006《通用閥門?鐵質截止閥與升降式止回閥》
2、GB/T?12235-2007《通用閥門?法蘭連接鋼制截止閥與升降止回閥》
3、JB/T53174-94《截止閥?產品質量分等》
4、JB/T53165-92《高壓平衡截止閥》
5、GB/T?587-2008《船用法蘭青銅截止閥》
6、GB/T?590-2008《船用法蘭鑄鐵截止閥》
7、GB/T?8464-2008《鐵制和銅制螺紋連接閥門》
8、GB8465.2-87《內螺紋連接閘閥、截止閥、球閥、止回閥?基本尺寸?鐵制截止閥》
