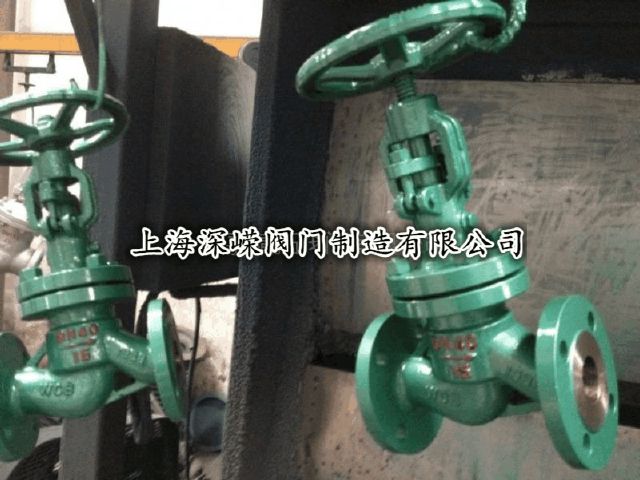

鑄鋼法蘭水封截止閥DSJ41H-100CDN100DN150上海深嶸閥門

• 產品優勢：DSJ41H-16C、DSJ41H-25C、DSJ41H-40C、DSJ41H-64C、DSJ41H-100C、DSJ41Y-16I、DSJ41Y-25I、DSJ41Y-40I、DSJ41Y-64I、DSJ41Y-100I、DSJ41W-16P、DSJ41W-25P、DSJ41W-40P、DSJ41W-64P、DSJ41W-100P

• 常用材質：鑄鋼、不銹鋼、鉻鉬鋼

• 產品規格：DN15-DN600

?

DSJ41H-16C/DN65,DSJ41H-25C/DN80水封截止閥
深嶸閥門DSJ41H-16C/DN65,DSJ41H-25C/DN80水封截止閥：適用于公稱壓力PN2.5～6.4MPa,工作溫度0～450℃的火力電站回水冷凝系統及石油、化工要求與大氣隔離的系統管道上，切斷或接通管路中的介質。

【詳細說明】

【產品名稱：法蘭水封截止閥】

【產品型號：DSJ41H】

深嶸閥門DSJ41H-16C/DN65,DSJ41H-25C/DN80水封截止閥：閥蓋填料室帶有水封結構，接口通入壓力為0.6-1.0MPA的水時，可使系統與大氣隔離，具有良好的氣密性，驅動方式有手動，電動。

【產品介紹】：
深嶸閥門DSJ41H-16C/DN65,DSJ41H-25C/DN80水封截止閥：適用于公稱壓力PN2.5～6.4MPa,工作溫度0～450℃的火力電站回水冷凝系統及石油、化工要求與大氣隔離的系統管道上，切斷或接通管路中的介質。

【DSJ41H-16C/DN65,DSJ41H-25C/DN80水封截止閥?工作原理】：
DSJ41H-16C/DN65,DSJ41H-25C/DN80水封截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。

【DSJ41H-16C/DN65,DSJ41H-25C/DN80水封截止閥?產品特點】：
1、閥門驅動方式有手動，電動。
2、閥蓋填料室帶有水封結構，具有良好的氣密性。
3、具有結構緊湊，密封面不易磨損，密封性能好，啟閉時間短等特點。
4、產品采用倒密封結構，可在不停機工況下進行維修和更換密封填料。
5、閘板采用平行式雙閘板結構或楔式單閘板結構，密封可靠，開閉輕便，檢修方便。

【DSJ41H-16C/DN65,DSJ41H-25C/DN80水封截止閥?產品其他參數】：

DSJ41H-16C/DN65,DSJ41H-25C/DN80水封截止閥?主要零件材料及主要用途：

簡介
截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需要克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。本閥要水平安裝 　　截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。
編輯本段工作原理
截止閥，也叫截門，是使用***廣泛的一種閥門，它之所以廣受歡迎，是由于開閉過程中密封面之間摩擦力小，比較耐用，開啟高度不大，制造容易，維修方便，不僅適用于中 低壓，而且適用于高壓。 　　截止閥的閉合原理是，依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。 　　截止閥只許介質單向流動，安裝時有方向性。截止閥的結構 長度大于閘閥，同時流體阻力大，長期運行時，密封可靠性 不強。

法蘭連接國標截止閥適用于公稱壓力PN1.6～16.0Mpa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管道上，切斷或接通介質。截止閥適用介質為：水、油品、蒸汽、酸性介質等。操作方式有：手動、齒輪傳動、電動、氣動等。

結構特點：
截止閥產品設計制造按國家標準GB12235，結構合理，密封可靠，性能優良，造型美觀。
閥瓣、閥座密封面用鐵基合金堆焊或司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長。
閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要和用戶要求。
倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，填料與日俱更換可在不停機情況下進行方便快捷不影響系統運行。

標準規范：
設計制造標準：GB/T 12235-2007
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

J41H-16C/J41H-25C/J41H-64C/J41H-100C/J41H-160C截止閥

截止閥（Globe Valve）：截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，不允許作調節和節流。

截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥內時，操作力所需要克服的阻力，是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。

我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。

截止閥具有以下優點：

1.結構簡單，制造和維修比較方便

2.工作行程小，啟閉時間短。

3. 密封性好，密封面間磨擦力小，壽命較長。

截止閥的缺點如下：

1. 流體阻力大，開啟和關閉時所需力較大。

2. 不適用于帶顆粒、粘度較大、易結焦的介質。

3. 調節性能較差。

截止閥的結構形式：

1.截止閥的種類按閥桿螺紋的位置分有外螺紋式、內螺紋式。按介質的流向分，有直通式、直流式和角式。截止閥按密封形式分，有填料密封截止閥和波紋管密封截止閥。

2. ?截止閥閥體的結構形式有直通式、直流式和直角式。直通式是***常見的結構，但其流體的阻力。直流式流體阻力較小，多用于含固體顆粒或粘度大的流體。直角式閥體多采用鍛造，適用于較小通經、較高壓力的的截止閥。

截止閥的安裝與維護應注意以下事項：

1、手輪、手柄操作的截止閥可安裝在管道的任何位置上。

2、手輪、手柄及偉動機構，不允許作起吊用。

3、介質的流向應與閥體所示箭頭方向一致。

截止閥 產品系列如下：

J41T/W鑄鐵法蘭截止閥，J11T鑄鐵內螺紋截止閥，J41H鑄鋼法蘭截止閥，J41W不銹鋼法蘭截止閥，J11W不銹鋼內螺紋截止閥，J11W美式內螺紋截止閥，J11W黃銅內螺紋截止閥，J41W黃銅法蘭截止閥，J11H/Y熱鍛壓截止閥，J41H/Y/W美標鍛鋼法蘭截止閥，J11Y、J61Y 內螺紋與承插焊截止閥，J41Y鉻鉬鋼法蘭截止閥，J41H/Y/W國標法蘭截止閥，J41H/W美標法蘭截止閥，J41H/W日標法蘭截止閥，J41H/W德標法蘭截止閥，WJ41H/W國標波紋管截止閥，WJ41H/W德標波紋管截止閥，WJ41H/W美標波紋管截止閥，WJ45H/W德標Y型直流式波紋管截止閥，WJ44H/W德標直角式波紋管截止閥，WJ61H/W鍛壓波紋管截止閥，J11H/W絲扣波紋管截止閥，WJ61H/W對焊波紋管截止閥，WJ61H/W對焊加高型波紋管截止閥，J61Y高溫高壓焊接截止閥，J41H/Y/W高壓法蘭截止閥，J541H/Y/W傘齒輪截止閥，J41H法蘭角式截止閥，J45H/Y法蘭Y型截止閥，J15Y、J65Y內螺紋與承插焊Y型截止閥，J41N液化氣截止閥，DJ41Y法蘭低溫截止閥，DJ61F低溫長軸截止閥，DJ41F法蘭低溫長軸截止閥，DJ61F低溫短軸截止閥，DJ41F法蘭低溫短軸截止閥，DJ41Y低溫高壓截止閥，DJ44W法蘭低溫角式截止閥，DJ64F低溫角式截止閥，J41B法蘭氨用截止閥，J42B角式氨用截止閥，J11B內螺紋氨用截止閥，J21B外螺紋氨用截止閥，J14B內螺紋角式氨用截止閥，J24B外螺紋角式氨用截止閥，BJ41H保溫截止閥，BJ45W直流式保溫截止閥，BJ41H/Y鍛鋼法蘭保溫截止閥，YJ41H/W氧氣截止閥，J41F46襯氟截止閥，J41J襯膠截止閥

截止閥的閉合原理是，依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。截止閥只許介質單向流動，安裝時有方向性。截止閥的結構?長度大于閘閥，同時流體阻力大，長期運行時，密封可靠性不強。
截止閥操作準則
啟閉截止閥，用力應該平穩，不可沖擊。某些沖擊啟閉的高壓截止閥各部件已經考慮了這種沖擊力與一般截止閥不能等同。
當截止閥全開后，應將手輪倒轉少許，使螺紋之間嚴緊，以免松動損傷。
管路初用時，內部臟物較多，可將截止閥微啟，利用介質的高速流動，將其沖走，然后輕輕關閉（不能快閉、猛閉，以防殘留雜質夾傷密封面），再次開啟，如此重復多次，沖凈臟物，再投入正常工作。
常開截止閥，密封面上可能粘有臟物，關閉時也要用上述方法將其沖刷干凈，然后正式關嚴。
如手輪、手柄損壞或丟失，應立即配齊，不可用活絡板手代替，以免損壞閥桿四方，啟閉不靈，以致在生產中發生事故。
某些介質，在截止閥關閉后冷卻，使閥件收縮，操作人員就應于適當時間再關閉一次，讓密封面不留細縫，否則，介質從細縫高速流過，很容易沖蝕密封面。
操作時，如發現操作過于費勁，應分析原因。若填料太緊，可適當放松，如閥桿歪斜，應通知人員修理。有的截止閥，在關閉狀態時，關閉件受熱膨脹，造成開啟困難；如必須在此時開啟，可將閥蓋螺紋擰松半圈至一圈，消除閥桿應力，然后板動手輪。
截止閥與閘閥的區別
1、行程不同：截止閥的行程與閘閥的行程相比較小。
2、結構不同：閘閥比截止閥結構復雜，高度尺寸較大，從外形來看閘閥比截止閥短而高，特別是明桿閘閥需要較高的高度空間，這在安裝空間有限的情況下選型要注意的。
3.流阻不同：截止閥與閘閥的流阻相比較，截止閥在整個行程中的流阻都很大，普通截止閥的阻力系數約為3.5~4.5不平衡力大截止閥，所需的驅動力或力矩也相應要大很多，適合用作流體的調節、節流；閘閥的流體流動阻力較小，普通閘閥的阻力系數約為0.08~0.12，開啟關閉力小，通常適用于不需要經常啟閉而且保持閘板全開或全閉的工況，不適合調節、節流使用。
4.密封面不同：截止閥的密封面，只有在完全關閉時才相互接觸，強制關閉的閥芯與密封面的相對滑移量很小，因而密封面的磨損也很??；閘閥密封面有一定的自密封能力，它的閥芯靠介質壓力緊緊地與閥座密封面接觸，在開啟與關閉時閥芯和閥座密封面始終接觸并相互磨擦，因而密封面容易磨損，特別是在閥門處于接近關閉狀態時，閥芯前后壓差很大，密封面磨損就更為嚴重。
5.流向不同。截止閥在安裝時，介質可以從閥芯的下方進入和從上方進入兩種方式。介質從閥芯的下方進入的優點是當閥門關閉時盤根不受壓力，?可以延長盤根的?使用壽命，并可以在閥前管道承壓的情況下，進行更換盤根的工作。介質從閥芯的下方進入的缺點是閥門的驅動轉矩較大，約為上方進入的1.05~1.08倍，?閥桿受的軸向力大，閥桿容易彎曲。為此，介質從下方進入方式，一般只適用于小口徑截止閥(DN50以下)，DN200以上的截止閥都選用介質從上方流入的?方式。電動截止閥一般是采用介質從上方進入的方式。介質從上方進入方式的缺點正好與下方進入方式相反。而閘閥的流向，從兩方進入效果都一樣。
6.維護流程不同：大部分截止閥的閥座和閥瓣可以在線更換，無需把整個閥門，從管線上拆下來;而閘閥的維修，不適合在現場管道上進行.
截止閥的主要標準
1、GB/T?12233-2006《通用閥門?鐵質截止閥與升降式止回閥》
2、GB/T?12235-2007《通用閥門?法蘭連接鋼制截止閥與升降止回閥》
3、JB/T53174-94《截止閥?產品質量分等》
4、JB/T53165-92《高壓平衡截止閥》
5、GB/T?587-2008《船用法蘭青銅截止閥》
6、GB/T?590-2008《船用法蘭鑄鐵截止閥》
7、GB/T?8464-2008《鐵制和銅制螺紋連接閥門》
8、GB8465.2-87《內螺紋連接閘閥、截止閥、球閥、止回閥?基本尺寸?鐵制截止閥》
截止閥的閉合原理是，依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。截止閥只許介質單向流動，安裝時有方向性。截止閥的結構?長度大于閘閥，同時流體阻力大，長期運行時，密封可靠性不強。
截止閥操作準則
啟閉截止閥，用力應該平穩，不可沖擊。某些沖擊啟閉的高壓截止閥各部件已經考慮了這種沖擊力與一般截止閥不能等同。
當截止閥全開后，應將手輪倒轉少許，使螺紋之間嚴緊，以免松動損傷。
管路初用時，內部臟物較多，可將截止閥微啟，利用介質的高速流動，將其沖走，然后輕輕關閉（不能快閉、猛閉，以防殘留雜質夾傷密封面），再次開啟，如此重復多次，沖凈臟物，再投入正常工作。
常開截止閥，密封面上可能粘有臟物，關閉時也要用上述方法將其沖刷干凈，然后正式關嚴。
如手輪、手柄損壞或丟失，應立即配齊，不可用活絡板手代替，以免損壞閥桿四方，啟閉不靈，以致在生產中發生事故。
某些介質，在截止閥關閉后冷卻，使閥件收縮，操作人員就應于適當時間再關閉一次，讓密封面不留細縫，否則，介質從細縫高速流過，很容易沖蝕密封面。
操作時，如發現操作過于費勁，應分析原因。若填料太緊，可適當放松，如閥桿歪斜，應通知人員修理。有的截止閥，在關閉狀態時，關閉件受熱膨脹，造成開啟困難；如必須在此時開啟，可將閥蓋螺紋擰松半圈至一圈，消除閥桿應力，然后板動手輪。
截止閥與閘閥的區別
1、行程不同：截止閥的行程與閘閥的行程相比較小。
2、結構不同：閘閥比截止閥結構復雜，高度尺寸較大，從外形來看閘閥比截止閥短而高，特別是明桿閘閥需要較高的高度空間，這在安裝空間有限的情況下選型要注意的。
3.流阻不同：截止閥與閘閥的流阻相比較，截止閥在整個行程中的流阻都很大，普通截止閥的阻力系數約為3.5~4.5不平衡力大截止閥，所需的驅動力或力矩也相應要大很多，適合用作流體的調節、節流；閘閥的流體流動阻力較小，普通閘閥的阻力系數約為0.08~0.12，開啟關閉力小，通常適用于不需要經常啟閉而且保持閘板全開或全閉的工況，不適合調節、節流使用。
4.密封面不同：截止閥的密封面，只有在完全關閉時才相互接觸，強制關閉的閥芯與密封面的相對滑移量很小，因而密封面的磨損也很??；閘閥密封面有一定的自密封能力，它的閥芯靠介質壓力緊緊地與閥座密封面接觸，在開啟與關閉時閥芯和閥座密封面始終接觸并相互磨擦，因而密封面容易磨損，特別是在閥門處于接近關閉狀態時，閥芯前后壓差很大，密封面磨損就更為嚴重。
5.流向不同。截止閥在安裝時，介質可以從閥芯的下方進入和從上方進入兩種方式。介質從閥芯的下方進入的優點是當閥門關閉時盤根不受壓力，?可以延長盤根的?使用壽命，并可以在閥前管道承壓的情況下，進行更換盤根的工作。介質從閥芯的下方進入的缺點是閥門的驅動轉矩較大，約為上方進入的1.05~1.08倍，?閥桿受的軸向力大，閥桿容易彎曲。為此，介質從下方進入方式，一般只適用于小口徑截止閥(DN50以下)，DN200以上的截止閥都選用介質從上方流入的?方式。電動截止閥一般是采用介質從上方進入的方式。介質從上方進入方式的缺點正好與下方進入方式相反。而閘閥的流向，從兩方進入效果都一樣。
6.維護流程不同：大部分截止閥的閥座和閥瓣可以在線更換，無需把整個閥門，從管線上拆下來;而閘閥的維修，不適合在現場管道上進行.
截止閥的主要標準
1、GB/T?12233-2006《通用閥門?鐵質截止閥與升降式止回閥》
2、GB/T?12235-2007《通用閥門?法蘭連接鋼制截止閥與升降止回閥》
3、JB/T53174-94《截止閥?產品質量分等》
4、JB/T53165-92《高壓平衡截止閥》
5、GB/T?587-2008《船用法蘭青銅截止閥》
6、GB/T?590-2008《船用法蘭鑄鐵截止閥》
7、GB/T?8464-2008《鐵制和銅制螺紋連接閥門》
8、GB8465.2-87《內螺紋連接閘閥、截止閥、球閥、止回閥?基本尺寸?鐵制截止閥》
截止閥工作原理
截止閥的閉合原理是，依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。截止閥只許介質單向流動，安裝時有方向性。截止閥的結構?長度大于閘閥，同時流體阻力大，長期運行時，密封可靠性不強。
截止閥操作準則
啟閉截止閥，用力應該平穩，不可沖擊。某些沖擊啟閉的高壓截止閥各部件已經考慮了這種沖擊力與一般截止閥不能等同。
當截止閥全開后，應將手輪倒轉少許，使螺紋之間嚴緊，以免松動損傷。
管路初用時，內部臟物較多，可將截止閥微啟，利用介質的高速流動，將其沖走，然后輕輕關閉（不能快閉、猛閉，以防殘留雜質夾傷密封面），再次開啟，如此重復多次，沖凈臟物，再投入正常工作。
常開截止閥，密封面上可能粘有臟物，關閉時也要用上述方法將其沖刷干凈，然后正式關嚴。
如手輪、手柄損壞或丟失，應立即配齊，不可用活絡板手代替，以免損壞閥桿四方，啟閉不靈，以致在生產中發生事故。
某些介質，在截止閥關閉后冷卻，使閥件收縮，操作人員就應于適當時間再關閉一次，讓密封面不留細縫，否則，介質從細縫高速流過，很容易沖蝕密封面。
操作時，如發現操作過于費勁，應分析原因。若填料太緊，可適當放松，如閥桿歪斜，應通知人員修理。有的截止閥，在關閉狀態時，關閉件受熱膨脹，造成開啟困難；如必須在此時開啟，可將閥蓋螺紋擰松半圈至一圈，消除閥桿應力，然后板動手輪。
截止閥與閘閥的區別
1、行程不同：截止閥的行程與閘閥的行程相比較小。
2、結構不同：閘閥比截止閥結構復雜，高度尺寸較大，從外形來看閘閥比截止閥短而高，特別是明桿閘閥需要較高的高度空間，這在安裝空間有限的情況下選型要注意的。
3.流阻不同：截止閥與閘閥的流阻相比較，截止閥在整個行程中的流阻都很大，普通截止閥的阻力系數約為3.5~4.5不平衡力大截止閥，所需的驅動力或力矩也相應要大很多，適合用作流體的調節、節流；閘閥的流體流動阻力較小，普通閘閥的阻力系數約為0.08~0.12，開啟關閉力小，通常適用于不需要經常啟閉而且保持閘板全開或全閉的工況，不適合調節、節流使用。
4.密封面不同：截止閥的密封面，只有在完全關閉時才相互接觸，強制關閉的閥芯與密封面的相對滑移量很小，因而密封面的磨損也很小；閘閥密封面有一定的自密封能力，它的閥芯靠介質壓力緊緊地與閥座密封面接觸，在開啟與關閉時閥芯和閥座密封面始終接觸并相互磨擦，因而密封面容易磨損，特別是在閥門處于接近關閉狀態時，閥芯前后壓差很大，密封面磨損就更為嚴重。
5.流向不同。截止閥在安裝時，介質可以從閥芯的下方進入和從上方進入兩種方式。介質從閥芯的下方進入的優點是當閥門關閉時盤根不受壓力，?可以延長盤根的?使用壽命，并可以在閥前管道承壓的情況下，進行更換盤根的工作。介質從閥芯的下方進入的缺點是閥門的驅動轉矩較大，約為上方進入的1.05~1.08倍，?閥桿受的軸向力大，閥桿容易彎曲。為此，介質從下方進入方式，一般只適用于小口徑截止閥(DN50以下)，DN200以上的截止閥都選用介質從上方流入的?方式。電動截止閥一般是采用介質從上方進入的方式。介質從上方進入方式的缺點正好與下方進入方式相反。而閘閥的流向，從兩方進入效果都一樣。
6.維護流程不同：大部分截止閥的閥座和閥瓣可以在線更換，無需把整個閥門，從管線上拆下來;而閘閥的維修，不適合在現場管道上進行.
截止閥的主要標準
1、GB/T?12233-2006《通用閥門?鐵質截止閥與升降式止回閥》
2、GB/T?12235-2007《通用閥門?法蘭連接鋼制截止閥與升降止回閥》
3、JB/T53174-94《截止閥?產品質量分等》
4、JB/T53165-92《高壓平衡截止閥》
5、GB/T?587-2008《船用法蘭青銅截止閥》
6、GB/T?590-2008《船用法蘭鑄鐵截止閥》
7、GB/T?8464-2008《鐵制和銅制螺紋連接閥門》
8、GB8465.2-87《內螺紋連接閘閥、截止閥、球閥、止回閥?基本尺寸?鐵制截止閥》
