產品優勢：DSJ41H-16C、DSJ41H-25C、DSJ41H-40C、DSJ41H-64C、DSJ41H-100C、DSJ41Y-16I、DSJ41Y-25I、DSJ41Y-40I、DSJ41Y-64I、DSJ41Y-100I、DSJ41W-16P、DSJ41W-25P、DSJ41W-40P、DSJ41W-64P、DSJ41W-100P
常用材質：鑄鋼、不銹鋼、鉻鉬鋼
產品規格：DN15-DN600
?
?

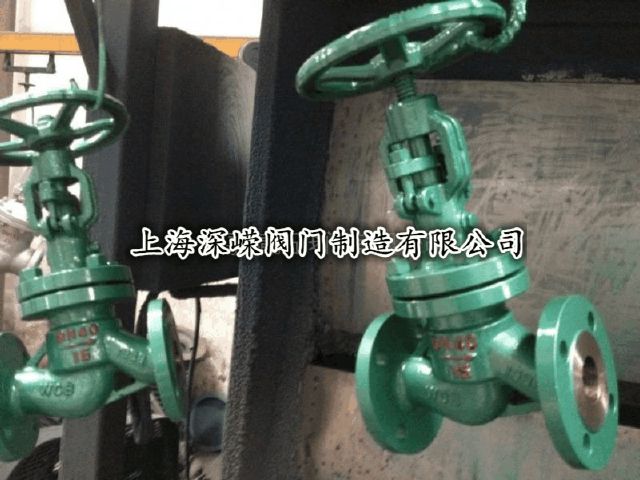

DSJ41H-16C/DN65,DSJ41H-25C/DN80水封截止閥
深嶸閥門DSJ41H-16C/DN65,DSJ41H-25C/DN80水封截止閥：適用于公稱壓力PN2.5～6.4MPa,工作溫度0～450℃的火力電站回水冷凝系統及石油、化工要求與大氣隔離的系統管道上，切斷或接通管路中的介質。
【詳細說明】
【產品名稱：法蘭水封截止閥】
【產品型號：DSJ41H】
深嶸閥門DSJ41H-16C/DN65,DSJ41H-25C/DN80水封截止閥：閥蓋填料室帶有水封結構，接口通入壓力為0.6-1.0MPA的水時，可使系統與大氣隔離，具有良好的氣密性，驅動方式有手動，電動。
【產品介紹】：
深嶸閥門DSJ41H-16C/DN65,DSJ41H-25C/DN80水封截止閥：適用于公稱壓力PN2.5～6.4MPa,工作溫度0～450℃的火力電站回水冷凝系統及石油、化工要求與大氣隔離的系統管道上，切斷或接通管路中的介質。
【DSJ41H-16C/DN65,DSJ41H-25C/DN80水封截止閥?工作原理】：
DSJ41H-16C/DN65,DSJ41H-25C/DN80水封截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。
【DSJ41H-16C/DN65,DSJ41H-25C/DN80水封截止閥?產品特點】：
1、閥門驅動方式有手動，電動。
2、閥蓋填料室帶有水封結構，具有良好的氣密性。
3、具有結構緊湊，密封面不易磨損，密封性能好，啟閉時間短等特點。
4、產品采用倒密封結構，可在不停機工況下進行維修和更換密封填料。
5、閘板采用平行式雙閘板結構或楔式單閘板結構，密封可靠，開閉輕便，檢修方便。
【DSJ41H-16C/DN65,DSJ41H-25C/DN80水封截止閥?產品其他參數】：
DSJ41H-16C/DN65,DSJ41H-25C/DN80水封截止閥?主要零件材料及主要用途：
|
閥體 |
閥蓋 |
閥瓣 |
閥座 |
閥桿 |
填料 |
適用介質 |
適用溫度 |
|
WCB |
25+D507MO |
25+D577 |
2Crl3 |
柔性石墨 |
水、油品、蒸汽 |
425 |
|
|
A105 |
2Crl3+ |
2Crl3+ |
2Crl3 |
柔性石墨 |
水、油品、蒸汽 |
450 |
|
簡介
截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需要克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。本閥要水平安裝 截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。
編輯本段工作原理
截止閥，也叫截門，是使用***廣泛的一種閥門，它之所以廣受歡迎，是由于開閉過程中密封面之間摩擦力小，比較耐用，開啟高度不大，制造容易，維修方便，不僅適用于中 低壓，而且適用于高壓。 截止閥的閉合原理是，依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。 截止閥只許介質單向流動，安裝時有方向性。截止閥的結構 長度大于閘閥，同時流體阻力大，長期運行時，密封可靠性 不強。
二、技術規范
1、 適用介質：水、蒸汽、油品（碳鋼閥門）；硝酸類（不銹鋼閥門）
。
2、 適合溫度：≤425℃（鑄鋼閥門）；≤200℃（不銹鋼閥門）。
3、 閥門試驗壓力及閥門在各級溫度下的工作壓力。
使用說明： 1
、 本閥門是工業管道上必不可少的裝置，安裝時仔細核對閥門標志及銘牌是否符合作用要求。
2、 安裝前必將閥門清洗干凈，并清除運輸過程中所
造成的缺陷。
3、 安裝后的閥門應經常保持清潔，閥桿螺紋部分須定期加油。
4、 本閥門應存放在干燥通風的室內，長期存放，應經常檢查，
防止銹蝕。注意：使用中，螺桿壓蓋會出現濕漏，應將壓蓋螺絲擰緊。
J41H-16C法蘭連接鋼制截止閥引用標準
設計與制造：GB12235
結構長度：GB12221
壓力溫度等級：GB9131 JB/T74 HG20604
連接法蘭：JB/T79 GB9113 HG20593-20635
試驗與檢驗：GB13927 JB/T9092
J41H-16C法蘭連接鋼制截止閥用途
J41H-16C法蘭連接鋼制截止閥適用于公稱壓力PN1.6～16.0Mpa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管道上，切斷或接通介質。適用介質為：水、油品、蒸汽、酸性介質等。操作方式有：手動、齒輪傳動、電動、氣動等。
