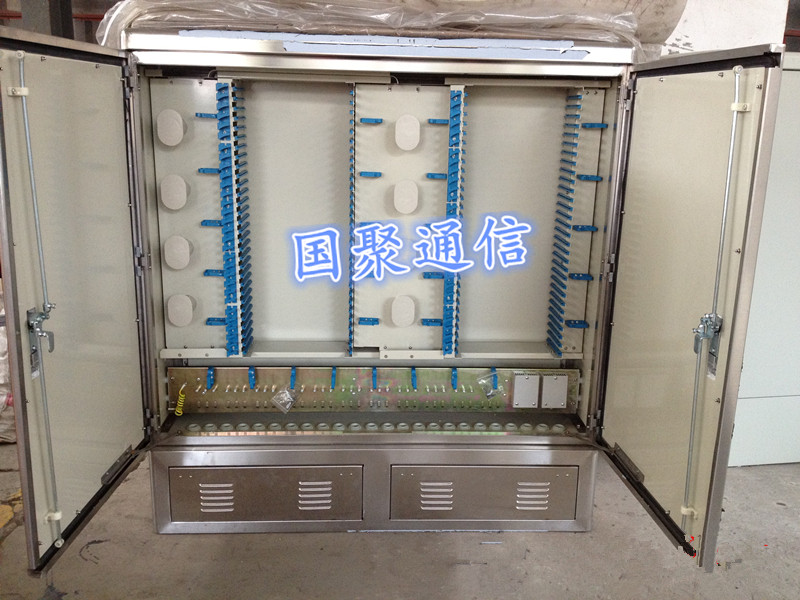

576芯不銹鋼光纜交接箱（詳細附件分類介紹）

576芯不銹鋼光纜交接箱（詳細附件分類介紹）

576芯不銹鋼光纜交接箱廠家、576芯不銹鋼光纜交接箱配置、576芯不銹鋼光纜交接箱生產基地、576芯落地式不銹鋼光纜交接箱批發報價、

、機架結構形式

1）機架結構有封閉式、半封閉式和敞開式。

2）機架高度分為2600mm、2200mm和2000mm三類。其寬度推薦選用120mm的整數倍，深度推薦選用300mm、450mm及600mm。

3）機架外形尺寸的偏差不超過±2mm；外表面對底部基準面的垂直度公差不大于3mm。

2、機械活動部分

機械活動部分應轉動靈活、插拔適度、鎖定可靠、施工安裝和維護方便。門的開啟角應不小于110°，間隙不大于3mm。

3、引入光纜彎曲半徑

引入光纜進入機架時，其彎曲半徑應不小于光纜直徑的15倍。

4、機架結構

結構應牢固，裝配應具有一致性和互換性，緊固件無松動。外露和操作部位的銳邊應倒圓角。

5、保護套、襯墊及纖芯和尾纖彎曲半徑

光纜光纖穿過金屬板孔及沿結構件銳邊轉彎時，應裝保護套及襯墊。纖芯、尾纖無論處于何處彎曲時，其曲率半徑應不小于30mm。

6、機架的表面

涂覆層應表面光潔，色澤均勻、無流掛、無露底；金屬件無毛刺銹蝕。

7、結構裝置上的文字、圖形、符號和標志

結構裝置上的文字、圖形、符號和標志應清晰、完整、無誤。

---

國聚|移動光交箱|聯通光交箱|廣電光交箱（96芯、144芯、288芯、576芯、1152芯、1440芯）中華人民共和國通信行業標準 通信光纜交接箱 Cross Connecting Cabinet for Communication Optical Cable YD/T 988-1998 1 范圍 本標準規定了通信光纜交接箱|FTTH光纜交接箱生產基地【中國移動通信|中國電信|中國聯通）】不銹鋼光交箱是光纖接入網中主干光纜節點的接口設備，對光纖具有直接、跳接、盤繞、存儲、調節等功能，箱體采用進口雙面拉絲不銹鋼板制作，全正面操作，模塊導軌設計，便于模塊的抽拉取放適用于帶狀和非帶狀光纜，適配器與接續單元正面呈30°即保證跳線的彎曲曲率半徑，又可避免激光灼傷人眼，卡接式安裝，確保光纖、光纜在任何位置的彎曲曲率半徑大于40mm，可靠的光纜開剝、保護、固定接地裝置，提供直熔單元，可實現光纖的直熔操作，采用直通單元，可實現光纜的不剪斷直通，操作箱體可配套底座落地、架空、壁掛三種安裝方式供用戶選擇。

576芯光纜交接箱?
72芯光纜交接箱：【長31.5cm*深18cm*高45cm】?
96芯光纜交接箱：?【長53cm*深32cm*高95cm】?
144芯光纜交接箱：【長53cm*深32cm*高95cm】?
288芯光纜交接箱：【長75cm*深32cm*高145cm】?
360芯光纜交接箱：【長75cm*深32cm*高145cm】?
576芯光纜交接箱：【長75cm*深60cm*高145cm】?
720芯光纜交接箱：【長75cm*深60cm*高145cm】



1、箱體采有高強度不銹鋼板制成，強度高，防老化，抗腐蝕，具有全天候防護功能，并能抵御意外或惡性破壞，表面靜電噴塑，具有很強的防腐蝕性能。防護等級工P65
2、箱體所有邊角全部使用專用圓角成型模具成型，表面處理采用拉絲或靜電噴塑，外表美觀。
3、箱體采用雙層結構，中間填充有高性能隔熱材料，具有良好的隔熱效果，能有效防止箱內水氣凝結。
4、箱門采用特種密封門封，防水門鎖及三點式門銷鎖定，安全可靠，密封性好。
5、采用12芯熔接配線一體化模塊。
6、可安裝FC、SC、ST三種光纖適配器。
7、有可靠的光纜固定和接地保護裝置。
8、適合于單芯和帶狀光纜的成端。?
9、產品規格有，144芯，288芯,576芯,?
?? 576芯不銹鋼光纜交接箱（詳細附件分類介紹）使用條件：?
工作溫度：-40℃∽+60℃?
相對濕度：≤95%?（+40℃時）?
大氣壓力：70∽106Kpa?
貯運溫度：-40℃∽+60℃?
防潮防雨防塵防盜符合?YD/T988-1998標準?
?? 576芯不銹鋼光纜交接箱（詳細附件分類介紹）主要技術參數：?
插入損耗：1.31,1.55um?LD?光源。單模≤0.18dB?多模≤0.30dB?
回波損耗：1.31,1.55um?LD?光源。單模PC≥45dB?UPC≥50dB?APC≥60dB?
絕緣電阻：≥2×104MΩ/500VDC?
耐電壓：3KVDC/1min不擊穿，無飛弧?
箱體各表面能承受與表面垂直的壓力大于980N，箱門打開后，在外端應能承受的垂直壓力大于200N?

 ?? 576芯不銹鋼光纜交接箱（詳細附件分類介紹）功能要求：?
1．?光纜固定與保護功能?
應具有光纜接入，固定和保護裝置。該裝置將光纜引入并固定在機架上，保護光纜入纜中纖芯不受損傷。光纜金屬部分與機器絕緣，固定后的光纜金屬護套及加強芯應可靠連接高壓防護接地裝置。?
2．?光纜終接功能?
應具有光纖終接裝置，該裝置便于光纜纖芯及尾纖接續操作、施工、安裝和維護。能固定和保護接頭部位平直而不位移，避免外力影響，保證盤繞光纜纖芯、尾纖不受損傷。?
3．調線功能?
??通過光纖跳線連接器接頭。能迅速方便地調度光纜中的纖芯序號及改變光傳輸系統的路序。?
4．光纜纖芯和尾纖的保護功能?
???光纜開剝后纖芯有保護裝置并固定后引入光纖終接裝置。?
5．容量?
???每機架容量和單元容量（按適配器數量確定）應在產品企業標準中作出規定，光纖終接裝置，尾纖盤線裝置，適配器卡座，尾纖及適配器，在滿容量范圍內應能成套配置。? 【專業生產】光纜交接箱、光纜分纖箱、光纜分光箱、光纖分纖箱、光分路器箱、光纖配線箱、三網合一樓道箱、ONU綜合配線箱、ODF單元箱、ODF光纖配線柜、光纜終端盒、光纜接頭盒、網絡機柜、光纖快速連接器、光纖冷接子、束狀尾纖、跳線、法蘭、光纖桌面盒、光纖信息面板、熔接盤、一體化托盤、皮線光纜開剝器等光纖網絡產品…

SMC-不銹鋼）產品容量：72芯、96芯、144芯、288芯、360芯、576芯、720芯、1152芯、1440芯
