ONU綜合配線箱（內配圖詳細）

---

FTTB樓道寬帶接入箱|ONU配線箱|FTTB樓道綜合配線箱|FTTB綜合配線箱|寬帶接入網絡箱|FTTX綜合配線箱|FTTB樓道分配箱|ONU多媒體箱|ONU設備箱|GPON的FTTX寬帶接入網配套綜合業務接入箱,適用于居民小區,商用樓群和學校等場所使用,ONU樓道綜合接入箱,樓道型FTTX用綜合配線箱,綜合信息箱,綜合配線箱,寬帶接入箱,寬帶網絡箱,FTTX綜合信息箱,FTTX樓道接入箱,FTTX多媒體寬帶箱,FTTH光纖寬帶箱,ONU綜合箱生產基地！FTTX(側重于FTTH 及FTTB)建設中ODN 及ONU 所用到的綜合信息箱生產基地！

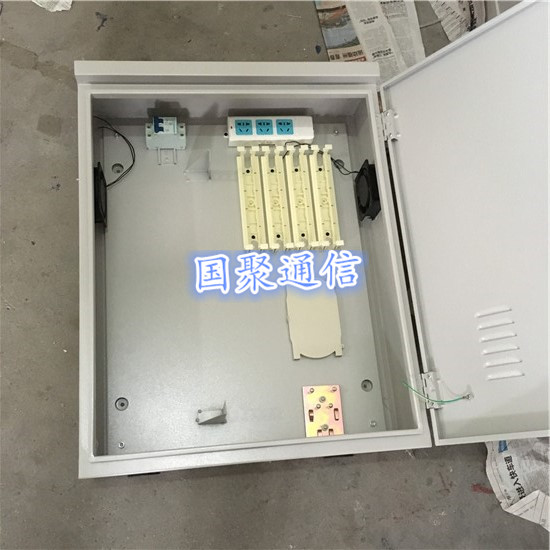

多媒體箱一般包含通信設備,光纖終端設備,配線設備,溫控設備(風扇),其它附件等。
各安裝區域的設計相對集中,具體如下：
1,通信設備區：提供ONU等設備安裝的空間要求。
2,光纖終端區：提供光纖的終端及存儲的區域。
3,配線區：提供通信設備所需配置的MDF或其它配線模塊安裝的空間。
4,按客戶需求定制內容。

---

ONU綜合配線箱（內配圖詳細）簡介：

在PON+LAN或者PON+DSL的建設模式下，需要盡量縮短ONU與用戶之間的距離，ONU根據需要可能會放置于樓內或者樓外墻體及樓旁綠化帶內。

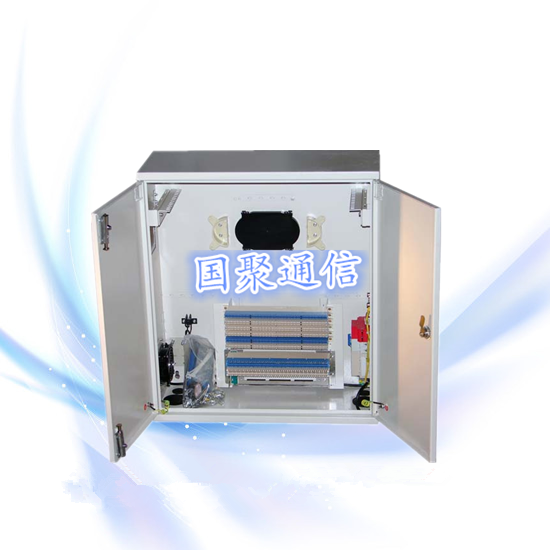

綜合信息箱用于提供ONU設備的安裝、防雷供電、光纜引入及熔接、以太網或音頻配線等功能，設備具ONU綜合配線箱（內配圖詳細）內部結構：

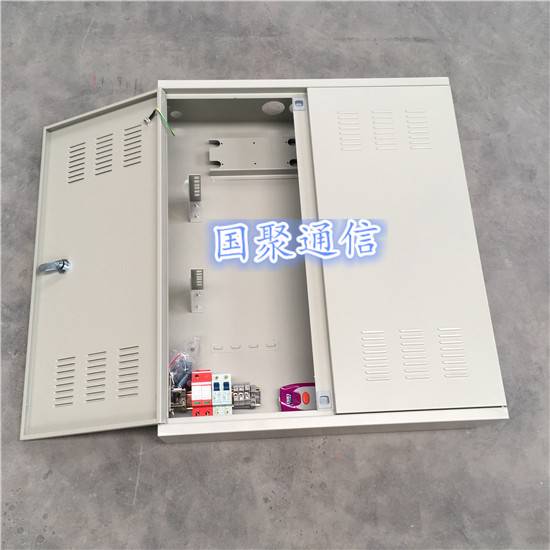

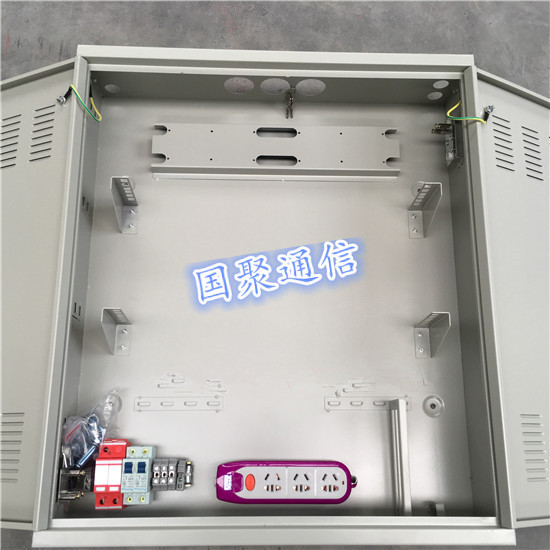

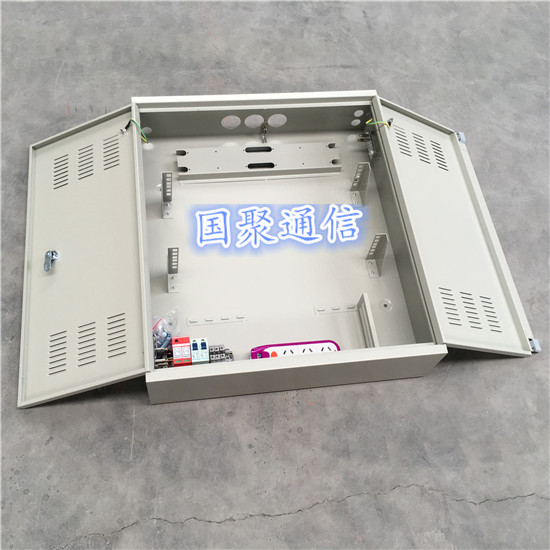

信息箱內部結構按照功能劃分，總體劃分為配電區、光纖熔接區、ONU設備區、配線區四部分，配以相應理線環，便于用戶線的管理，強弱電走線通道完全隔離。

配電區：

配電區建議配置日泰或相同檔次的10A 2P空開，便于外電引入；維護插座1個（含三孔插座三個），可以方便現場外接設備的供電。若為室外機柜，還需單獨增配防雷模塊。

要求用戶綜合信息箱內，須設置接地排、引入電源處須裝有浪涌保護器。

用戶綜合信息箱體內安裝的配線模塊及ONU設備須接地。

光纖熔接區：

為節省信息箱內部空間，光纖熔接區設計需精確計算位置，也可安裝在信息箱內部側板上，不影響其它走線通道；光纖熔接區由光纖固定架、熔纖盤及尾纖盤纖柱三部分組成。

光纖固定架用于進入信息箱的光纖加強芯固定和光纖緊固，一般為8芯光纜。

熔纖盤用于入箱光纖與跳纖熔接。

盤纖輪用于盤整多余的跳纖。

光纖熔接單元一般選用6端口ODF一體化模塊或者12端口ODF一體化模塊

采用優質電源接續端子，電源接續可靠、簡便

FTTX綜合信息箱,FTTX樓道接入箱,FTTX多媒體寬帶箱,FTTH光纖寬帶箱,ONU綜合箱生產基地！FTTX(側重于FTTH 及FTTB)建設中ODN 及ONU 所用到的綜合信息箱生產基地！

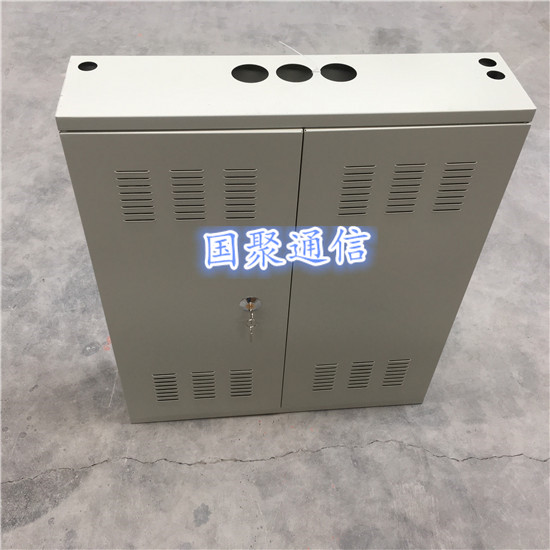

FTTB樓道箱

安裝在樓道,弱電豎井等位置,供一個或多個單元間共同使用,內部可安裝ONU,IAD以及光,電配線裝置等設施的箱體。能包裝兩臺ONU設備安裝空間,并能滿足設備雙面出現要求。配線模塊滿配時容量可達300回線110高頻模塊。風道設置合理,保證良好的散熱功能。

所有通風開口具有防塵裝置,并具有防止蟲和嚙齒類動物浸入的功能和便于清潔維持或更換。

GPXB01產品特點

• 內部分三個功能區：從上到下分別是配電區,設備區,配線區；

• 配電區含1個3位ink.com/supply/dianyuan" target="_blank" title="電源" _target=_blank rel=nofollow style="color: rgb(51, 51, 51); font-size: 24px;">電源拖線板,輸入接線排,空開（可選）；

• 設備區可安裝2臺ONU,每臺ONU標準配置16個FE接口,16個POTS口；

• 配線取采用110模塊,分左右兩區,共計300回線。左區為設備模塊區,用來接續來自O(shè)NU的數據線及語音線,右側接續來自用戶的5類線,中間用跳線開通相關業務；

• 箱體內配置1個標準的12芯熔接盒,供光纜熔接和冷接,并提供光纜過路功能；

產品信息

樓道箱型號內部功能配置外形尺寸(高x寬x深)備注GPXB011,兩臺ONU設備件700600x150安裝防盜鎖2,12芯光纖終端及存儲3,滿配時300回線110高頻模塊4,220V電源萬用插座（三位）5,防雷模塊（選配）
