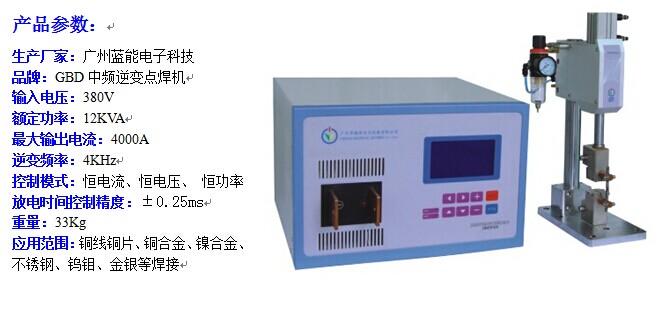

汽車配件電阻焊接點焊機 www.cn-ln.net
在汽車電器中，對各種連接線材、精密五金的焊接質量要求非常高，以確保在各種惡劣環境使用的可靠性，確保車輛的正常行駛，杜絕由此引發的安全隱患。 采用高頻逆變點焊機，能夠保證焊接的穩定性和一致性。
1、電流直流輸出，焊接電流為脈動直流（且波紋度小）；逆變頻率4KHZ或8KHZ，通電時間控制周期為0.125ms或0.25ms，焊接時間可任意控制；
2、可實時監控電流、電壓、功率；
3、具有電流失常、監控值超限、網壓超限、過熱等故障診斷與報警功能；可極大減少產品焊接不良率。
4、三段加熱設定，帶電流緩升緩降功能，可有效解決“飛濺”，更加保證了焊接的穩定性。
5、電極壽命能有效延長。節能50%以上。
GBD逆變式汽車電器電阻焊點焊機的特點：
●直流輸出。焊接電流為脈動直流（且波紋度小），無交流過零不連續加熱工件的缺點，熱量集中，提高了焊接熱效率，對有色金屬材料和一些難焊材料的焊接特別適合，焊接過程穩定、焊接質量顯著提高。同時，電極壽命獲得延長。
●由微控制器（MCU）控制，具有電流、電壓、功率監控功能。
●逆變橋采用軟開關技術，減小開關損耗，減小電磁干擾。
●具有電流失常、監控值超限、網壓超限、過熱等故障診斷與報警功能。
●逆變橋電流失常自動關斷，增強系統保護。
●三段加熱設定，帶電流緩升緩降功能，時間寬范圍設定（0－250ms或0－1s），適用復雜焊接過程需要。
●20組參數儲存，方便多種焊接品種使用。
●240x128 LCD顯示，同時顯示多種內容。
●較強的外部通訊功能：焊接結束、故障、計數信號、RS-232數據通訊口（選配），便于自動焊使用。
●數據存儲采用EEPROM，無電池壽命問題。
● 響應速度快。由于采用了較高的逆變頻率（4kHz、1kHz），具體型號機器的逆變頻率可查閱表1。通電時間控制周期為0.25ms或1ms，比通常交流焊機的20ms提高80或20倍，控制精度明顯提高。與電容儲能焊機相比，無需充放電，可控性明顯增強，特別適合于精密件的焊接和高質量、高精度、高速度焊接。
|
型號 |
GBD-02A |
GBD-03A |
GBD-04A |
GBD-06A |
GBD-10A |
|
輸入電壓 |
220V/380V |
220V/380V |
380V |
380V |
380V |
|
額定功率KVA |
6 |
10 |
12 |
16 |
25 |
|
最大輸出電流（DCA） |
2000 |
3000 |
4000 |
6000 |
10000 |
|
負載持續率% |
20 |
20 |
10 |
10 |
10 |
|
逆變頻率KHZ |
4/8 |
4/8 |
4/8 |
1 |
1 |
|
焊接循環段 |
11 |
11 |
11 |
11 |
11 |
|
焊接脈沖數 |
3 |
3 |
3 |
3 |
3 |
|
緩升緩降 |
有 |
有 |
有 |
有 |
有 |
|
焊接規范數 |
20組 |
20組 |
20組 |
20組 |
20組 |
|
控制方式 |
定電流、電壓、脈寬 |
定電流、電壓、脈寬 |
定電流、電壓、脈寬 |
定電流、電壓、脈寬 |
定電流、電壓、脈寬 |
|
電流、電壓、功率監控 |
有 |
有 |
有 |
有 |
有 |
|
時間設定 |
000-999ms |
000-999ms |
000-999ms |
0-999ms |
0-999ms |
|
焊接時間（放電時間）精度 |
±0.125ms ±0.25ms |
±0.125ms ±0.25ms |
±0.125ms ±0.25ms |
±1ms |
±1ms |
|
外形尺寸 |
435*185*320 |
435*185*320 |
460*400*300 |
460*222*345 |
460*222*345 |
|
|
|
|
385*200*300 |
385*200*300 |
|
|
重量KG |
20.5 |
22 |
33 |
23.5 |
26 |
|
22 |
24 |
|
26.5 |
30 |
|
|
|
|
|
|
|
|
