廣州銅端子漆包線焊接熱壓焊機 www.cn-ln.net
漆包線銅端子熱壓焊原理-廣州藍能電子點焊機：

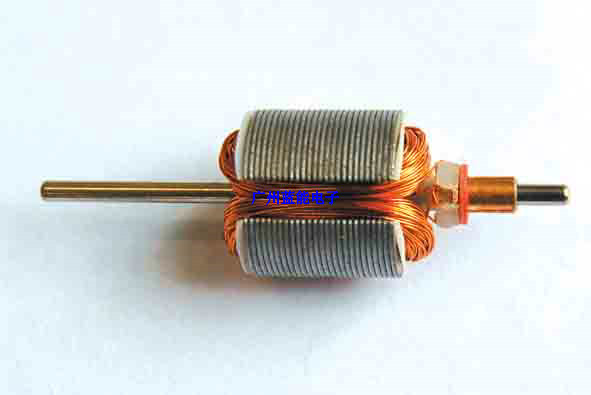

熱壓焊工藝主要用于馬達換向器、電磁閥線圈、變頻電機等的焊接。
漆包線銅端子熱壓焊從原理上講和電阻焊接一樣，是把端子與有絕緣層的引線進行加熱軟化后壓接在一起，使之連通導電的一種端未處理方法。利用這種加工方法，可以省卻剝導線絕緣層這一工藝過程。
鉤形熱壓焊是把電極產生的電阻熱傳到端子上，利用這個熱量以及加壓力進行壓接。
熱壓焊是利用電阻熱能保證首先剝離導線的鍍層，然后依靠端子的夾力來確保結合強度的熱壓工藝手段。這里需要強調的是，熱壓焊并不是焊接，而是熱壓接這一概念。
特別要注意導線的斷線、鍍層剝離不足、壓夾不足等不良情況。也就是說要確實施行前面所述的品質管理工作。
漆包線銅端子熱壓焊具有以下特點：
1、不用事先去漆皮，不用焊錫。效率高，成本低，環保。
2、焊接牢固，承受拉力大，并且承受拉力一致性高；
3、壓痕小，變形量小，并且壓痕變形量比較一致。
漆包線銅端子熱壓焊焊接難點：
1、漆包線漆皮需要完全爆開，杜絕由于漆包線沒完全爆開產生虛焊；能看到漆包線漆皮燒焦狀。
2、漆包線變形量需要控制，變形量不超過1/3，確保漆包線不容易斷。
3、需要根據不同結構產品，電極材料和形狀需要特別設置，確保最佳焊接效果；
4、避免炸火，避免不良率。
我們可能是中國最專業的漆包線銅端子熱壓焊機生產商和服務商，一流的設備，一流的服務，大量的實踐經驗！
漆包線銅端子熱壓焊機型號
|
型號 |
GBD-04A |
GBD-06A |
GBD-10A |
|
輸入電壓 |
380V |
380V |
380V |
|
額定功率KVA |
12 |
16 |
25 |
|
最大輸出電流（DCA） |
4000 |
6000 |
10000 |
|
負載持續率% |
10 |
10 |
10 |
|
逆變頻率KHZ |
4/8 |
1 |
1 |
|
焊接循環段 |
11 |
11 |
11 |
|
焊接脈沖數 |
3 |
3 |
3 |
|
緩升緩降 |
有 |
有 |
有 |
|
焊接規范數 |
20組 |
20組 |
20組 |
|
控制方式 |
定電流、電壓、脈寬 |
定電流、電壓、脈寬 |
定電流、電壓、脈寬 |
|
電流、電壓、功率監控 |
有 |
有 |
有 |
|
時間設定 |
000-999ms |
0-999ms |
0-999ms |
|
焊接時間（放電時間）精度 |
±0.125ms ±0.25ms |
±1ms |
±1ms |
|
外形尺寸 |
460*400*300 |
460*222*345 |
460*222*345 |
|
|
385*200*300 |
385*200*300 |
|
|
重量KG |
33 |
23.5 |
26 |
|
|
26.5 |
30 |
|
|
|
|
|
|
