96芯光纜交接箱_光交箱型號規格尺寸介紹

規格：72芯、96芯、72芯、144芯、288芯、576芯、720芯、1152芯等不同容量。
光纜交接箱箱體壁厚：5mm
光纜交接箱規格：三網合一、常規，免跳接，無跳接，盒式，插片式
光纜交接箱表面處理：免噴型、噴塑型
2016年12月12日同富通信隆重推出光纜交接箱系列產品，SMC光纜交接箱、室外通信光纜交接箱（72芯、96芯、144芯、216芯、288芯、432芯、576芯、684芯、720芯、864芯、1152芯、1440芯）中華人民共和國通信行業標準 通信光纜交接箱、通信光纜交接箱|FTTH光纜交接箱生產基地【中國移動通信|中國電信|中國聯通）中華人民共和國通信行業標準 通信光纜交接箱 Cross Connecting Cabinet for Communication Optical Cable YD/T 988-2015 1 范圍 本標準規定了通信光纜交接箱。光纜交接箱用于光纖接入網中主干光纜與配線光纜交接處的接口配線設備。可對主、配線光纜進行固定、開剝、保護、終接及冗纖的盤繞，通過光纖跳線，能迅速方便地調度光纜中光纖序號以及改變傳輸系統的路由。產品具備模塊化設計、最優化的光纜管理系統，實現主干光纜與配線光纜交叉連接或互連，以及主干光纜之間的直通連接配線功能。且適用于多元化的XPON建設需求，提供多種光分路器增值單元解決方案。長期供應：光分路器箱【冷軋板材質、塑料材質，SMC材質】8芯——64芯，

光纖配線柜[576芯~1440芯，三網合一、直插盤，ODF]  光纜交接箱（144芯—1440芯，常規款、免跳接，不銹鋼，三網合一）   光纖分纖箱{12芯-144芯：壁掛式，抱桿式，室內/室外、三網合一}光纖冷接子，光纜接頭盒，光纜終端盒---等系列光纖到戶產品！熱線：13777040788，李先生，在線QQ:2947688468--------

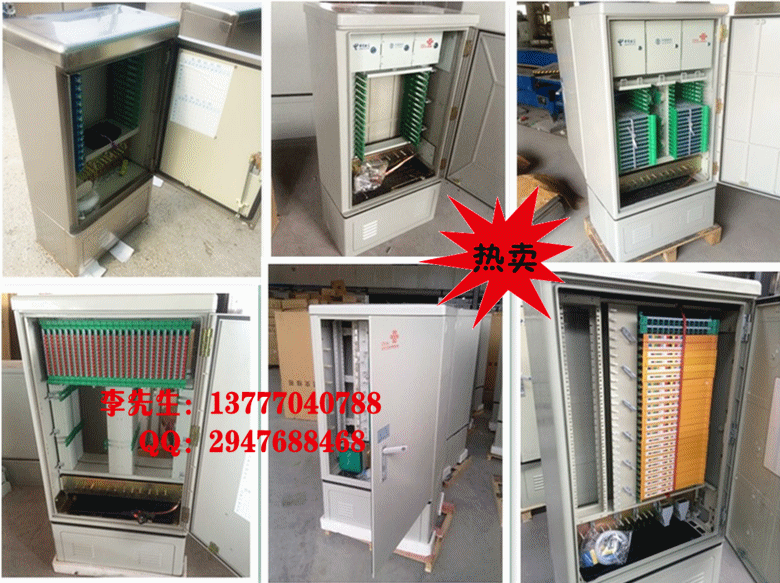

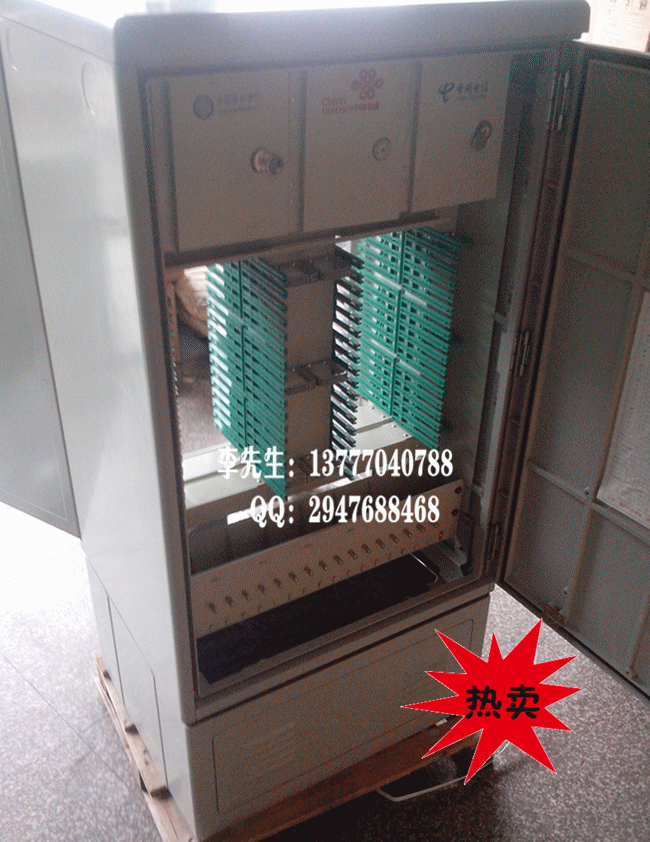

144芯光纜交接箱圖片介紹

紹隨著電信營商3G、4G，FTTx寬帶提速工程的快速發展，傳統傳輸線路帶寬及光接入端口已經遠遠不能滿足需要，基于EPON/GPON的FTTx網絡結構，已成為運營商通信傳輸線路的首選方案。光纜交接箱作為傳輸線路中的重要組成部分，為適應傳輸網絡的發展要求，功能從大芯數、熔配一體逐步過渡到多纜、小芯數、帶分光配線等實際應用環境上來，其結構對熔接配線、線纜管理、分光配置、防護等提出新的要求。哲烽通信光纜交接箱產品，針對各地區域氣候環境，推出不同材質、分光功能、配線容量的光纜交接箱產品可供選擇，現已廣泛應用于電信運營商3G網絡、光進銅退、FTTx、城域網傳輸改造等項目中，應用方案如下：支持EPON/GPON分光功能同富通信多年來積極參與行業標準的制訂，并參與YD/T988-2007<<通信光纜交接箱>>的起草及編制，該標準已成為行業內光纜交接箱設計、制造、測試、驗收的重要參考依據。

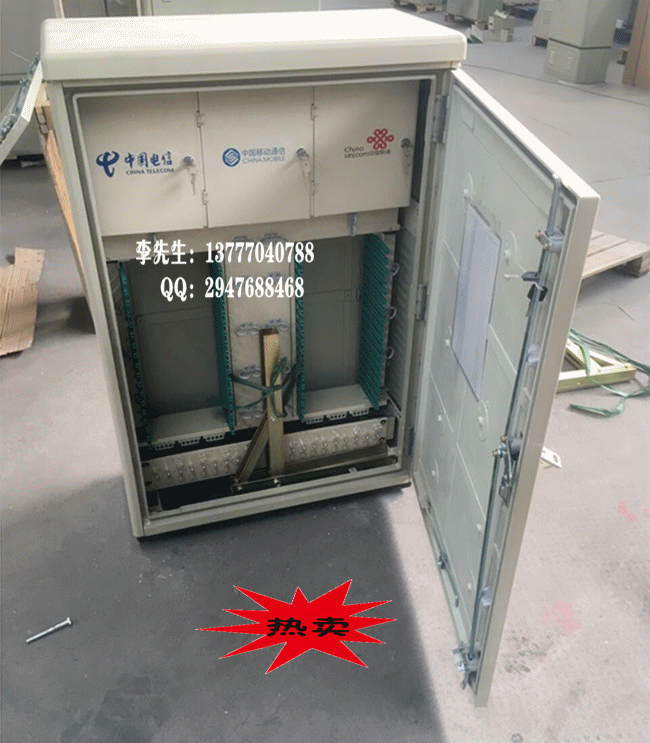

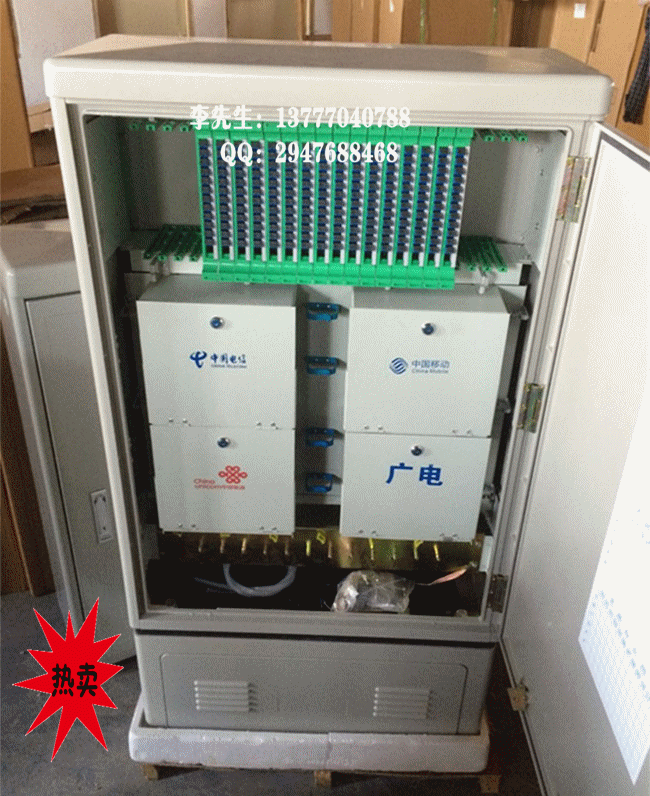

288芯光纜交接箱（OCC）

配線箱體（寬帶）

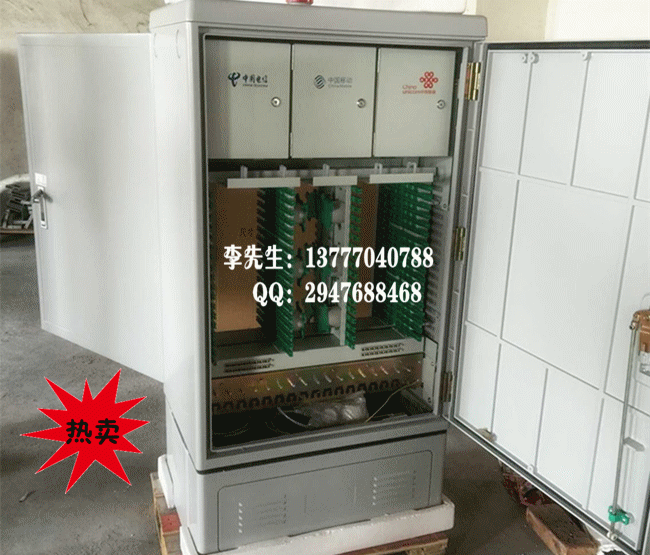

144芯光纜交接箱圖片介紹

1、組成、形式

  1.1 組成

       由箱體、內部結構件與工作單元、光纖活動連接器及備附件等組成

  1.2 型式

       可以室內落地、室內壁掛、室外架空、室外落地、室外壁掛安裝及室內外通用型。

2、環境描述

2.1 使用環境條件

2.2 檢驗環境條件

試驗在標準大氣條件下進行。標準大氣條件為溫度：15℃～35℃，相對濕度不大于75％，大氣壓力為80kPa～106kPa。

3、總體要求

3.1  總體描述

交接箱的工作單元應采用模塊化設計，其中包括箱體、光纜固定裝置、接地裝置、光分單元、主干熔接單元、配纜熔接單元、直熔單元、儲纖單元、盤纖單元等。

 3.2  外觀與結構

（1） 箱體結構形式

1）箱體采用通用型片狀模塑料（SMC）材料或金屬箱體的封閉結構形式；非金屬箱體采用的SMC材料應符合GB／T 15568的要求，或者采用更好的耐侯性材料；金屬箱體材料應采用牌號為Q235-A或更好的金屬材料，厚度不小于1.5mm。本規范給出的箱體尺寸為參考尺寸。門通過鉸鏈結構連接，門可自由開合5000次不損壞。門鎖應為防盜結構，具有良好的抗破壞性，應符合中華人民共和國公共安全行業標準GA/T 73-94 機械防盜鎖規定。

2）光纜從箱體的底座進纜孔進出。箱體留有相對獨立的進出線孔，孔洞數量應滿足滿配時的需求。

3）容量在432芯以下（含432芯）的光纜交接箱宜采用單面右開門操作結構；576芯光纜交接箱推薦采用雙面單開門操作結構。

4）光纜交接箱配有密封膩子，以便于線纜引入孔處的密封，防止水和嚙齒類動物進入機箱。

5）箱體應保證電氣導通，并有完善的接地系統。

（2） 機械活動部分

機械活動部分應轉動靈活、插拔適度、鎖定可靠、施工安裝和維護方便。門的開啟角應不小于120°，間隙應不大于3mm。結構應牢固，裝配具有一致性和互換性，緊固件無松動。外露和操作部位的銳邊應倒圓角。

（3） 引入光纜彎曲半徑

引入光纜進入箱體時，其彎曲半徑應不小于光纜直徑的20倍。

（4） 箱體結構

箱體結構應設計合理，滿足設計、施工、維護管理等各類需要。箱體結構是衡量設備總體情況的重要依據。

箱體結構采用全正面或正反兩面操作，布放、盤繞光纖跳線的裝置要設計合理，光纖跳線設定為側走線方式，光纜引入后應有護套管保護，應有足夠大的跳纖面積。整個內部箱體應保證電氣導通，并有完善的接地系統。

箱體必須滿足滿容量布放、盤繞光纖跳線要求，滿配置時應能夠方便地進行維護操作。

機箱內應在合適的位置設置儲纖單元，以便于尾纖的管理存儲，儲纖單元結構要合理便于存纖取纖并具備防塵功能。應具備科學的尾纖管理功能，便于尾纖查找、調度、替換等各種管理操作。

機箱內應在合適的位置預留直熔單元，以便于光纜的直通。

光纖終接裝置、尾纖配線裝置、適配器卡座、安裝板、尾纖及適配器，在滿容量范圍內應能方便地成套配置。開剝后的散纖應加護套管（壁厚0.9mm，材料硬度為邵氏硬度Shore70）。標識應從左到右，從下到上。

（5） 保護套、襯墊及纖芯和尾纖彎曲半徑

光纖光纜穿過金屬板孔及沿結構件銳邊轉彎時，應裝保護套及襯墊。光纜光纖、尾纖無論處于何處彎曲，其曲率半徑應不小于30mm。

（6） 箱體表面

SMC箱體表面的光澤和紋理應均勻美觀，且無結瘤、縮孔、起泡、*、開裂、剝落、粉化、顆粒、流掛、露底、夾雜臟物等缺陷，箱體表面不應出現任何緊固件。

金屬箱體表面涂覆層應表面光潔，色澤均勻、無流掛、無露底；金屬件無毛刺銹蝕。

（7） 結構裝置上的文字、圖形、符號和標志

結構裝置上的文字、圖形、符號和標志應清晰、完整、無誤。

2） 箱體尺寸

落地式交接箱箱體的外形尺寸一般不宜超過 2000mm×l500mm×600mm(高×寬×深)。壁掛式交接箱箱體的外形尺寸一般不宜超過 1200mm×900mm×400mm(高×寬×深)。

（4）儲纖單元：用于光纜成端尾纖或盒式光分路器成端尾纖的儲存，主要有托盤式、適配器插槽式、槽盒式三種結構形式。

（5）直熔單元

直熔單元為選配單元。一個過路直熔單元可安裝至少12塊熔接盤，每個熔接盤滿足束狀光纜或帶狀光纜12芯直熔。

4、技術要求

4.1 環境

按照YD/T 988-2007中5.1節要求。

4.2 外觀與結構

按照YD/T 988-2007中5.2節要求。

4.3 機械性能

按照YD/T 988-2007中5.6節要求。

4.4 密封性能

室外型交接箱箱體的防護性能應達到GB 4208-2008中IP65級要求。

室內型交接箱箱體的防護性能應達到GB 4208-2008中IP30級要求。

4.6  接地裝置

（1）箱體接地

整個架體應保證電氣導通，并有完善的接地系統。

（2）高壓防護接地裝置

箱體高壓防護接地裝置與光纜中金屬加強芯及金屬護套相連，連接線的截面積應不小于6mm2。

箱體高壓防護接地裝置與地相連的連接端子的截面積應大于35mm2。

箱體高壓防護接地裝置與箱體間絕緣，絕緣電阻不小于2×104MΩ/500V（直流）。

箱體高壓防護接地裝置與箱體及箱體間耐電壓不小于3000V（DC），1min不擊穿、無飛弧。

箱體高壓防護接地裝置應能可靠接地，接地處應有明顯的接地標志。

5、材料要求

不銹鋼72芯光纜交接箱中使用的鋼板應采用304牌號不銹鋼，內配機架鋼板采用Q235-A或更好的金屬材料。箱體雙層結構中與外界空氣接觸的外層部分均采用不銹鋼材質，箱體內層采用冷軋鋼板或不銹鋼噴塑的材質。內配金屬結構件可采用冷軋鋼板或不銹鋼板。箱體采用不銹鋼鋼板時應采用厚度為1.5mm的不銹鋼鋼板，箱體底板采用厚度為2.0mm不銹鋼鋼板。箱體內材料為金屬板材的內配機架和立柱壁厚不小于1.5mm，承重部件材料厚度不少于2mm。

箱體組成材料應符合SJ/T 11362-2006規定的均勻材料（EIP-A類）有毒有害物質含量的要求。

6、包裝、運輸和貯存

6.1 包裝

箱體應包裝出廠，包裝要求及包裝箱面標志應符合GB/T 3873中的規定。

包裝箱內除產品外，還應裝入以下物品和有關文件，文件可用塑料袋或紙袋封裝：包裝材料應無污染、節能、綠色環保。

備附件及專用工具；

產品使用說明書；

產品合格證；

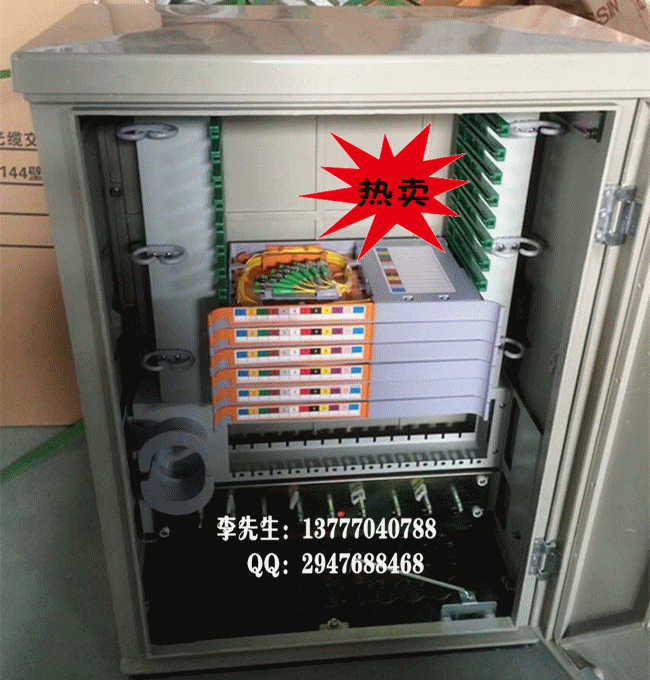

裝箱清單。96芯-1152芯無跳接光纜交接箱

技術參數

 產品特點：

*運用無跳接光交箱的設計理念，減少配纖適配器和跳纖，減少通信故障點和插損，提升網絡安全；

*解決光分路器的管理與擴容；

*配線區尾纖定長2米，且配備有序的尾纖管理中心，界面清晰；

*增加了光分單元，滿足光纖點對點，點對多點綜合發展需求；

*全面模塊設計，按需配置，應用靈活，降低成本；
