三網合一共建共享光纜交接箱

皇信共建共享光纜交接箱|皇信FTTH共建共享室外配線柜|皇信三合一光纜交接箱（三網合一型光纜交接箱|288芯、432 芯、576芯、648芯、720芯、864芯、1152芯光纜交接箱）FTTH三合一光纜交接箱是用于光纖接入網(電信網、移動網、聯通網）三網主干光纜與FTTH小區配線光纜節點處的接口設備，可以實現大容量光纖的熔接、終端存儲以及調度等功能。該產品的應用，減少了三網的重復線路建設，精簡線路，美化環境。中華人民共和國通信行業標準 通信光纜交接箱 Cross Connecting Cabinet for Communication Optical Cable YD/T 988-1998 1 范圍 本標準規定了通信光纜交接箱。光纜交接箱用于光纖接入網中主干光纜與配線光纜交接處的接口配線設備。可對主、配線光纜進行固定、開剝、保護、終接及冗纖的盤繞，通過光纖跳線，能迅速方便地調度光纜中光纖序號以及改變傳輸系統的路由。產品具備模塊化設計、最優化的光纜管理系統，實現主干光纜與配線光纜交叉連接或互連，以及主干光纜之間的直通連接配線功能。且適用于多元化的XPON建設需求，提供多種光分路器增值單元解決方案。

皇信科技為適應中國電信,中國移動,中國聯通,廣電網絡幾大運營商的融合,FTTx的推廣,皇信通信推出從（OLT）局端一直到用戶桌面的FTTH,FTTX光配線網絡解決方案。產品主要包括 ：OMDF光纖總配線架、三網合一ODF光纖配線架、三網合一光纜交接箱、三網合一樓道箱、戶外通信機柜、機房光纖配線架、網絡機柜、室外光纜交接箱、光纜分光分纖箱、光纖分線箱、（分纖箱、分配箱、配線箱、樓道箱）、光分路器箱、四網合一光纖配線架、四網合一光交箱、DDF數字配線架、ODF單元箱、OUN配線箱、多媒體集線箱、光纜終端盒、光纜接頭盒、PLC光分路器、12芯一體化熔纖盤、12芯束狀尾纖、光纖跳線、室內外皮線光纜……

皇信共建共享光纜交接箱資料介紹：

三網合一光纜交接箱是用于光纖接入網(電信網,移動網,聯通網）三網骨干光纜與FTTH小區配線光纜節點處的接口設備,可以完成大容量光纖的熔接,終端存儲以及調度等功用。該商品的使用,減少了三網的重復線路建造,精簡線路,美化環境。
箱體選用不銹鋼材料制作,抗腐蝕耐老化,使用壽命超過20年。
殼體門框四周選用凹槽構造,硅橡膠密封 ,密封功用到達GB4208--1993中IP 級請求。
殼體門鎖選用三面齒輪推桿組織,是開啟和封閉箱門時更顯輕松。
箱體內部夾以隔熱材料,能有用避免箱內凝露的產生。
選用12芯熔配一體化模塊,最大起伏利用有用空間,最大容量為720芯。
卡接式裝置FC,SC適配器。
前后設通道,可方便跳線靈敏跳接
12芯熔配一體化模塊可抽出至箱外,全部正面操作。
有牢靠的光纜固定,開剝和接地裝置。
各部件方位和按排,保證光纜在任何方位時曲折半徑大于40MM。
光纜進殼體接口處,打破傳統方法防水接頭處理光纜密封問題。

皇信三網合一光纜光交箱主要特點：

① 采用免跳纖方式，單面操作，箱體上方為各運營商獨立倉（主干、光分區），中間主體部分為配線區（用戶公共區）、箱體下方為外纜引入區；
② 箱體外形尺寸：144芯-432芯：1470×750×320-576芯-864芯1470*750*540（高× 寬× 深，mm）；
③ 局端引入光纜，每個運營商設計1 個12 芯熔配一體化托盤；
④ 用戶公共區共設計144芯288芯432 芯576芯648芯720芯864芯；

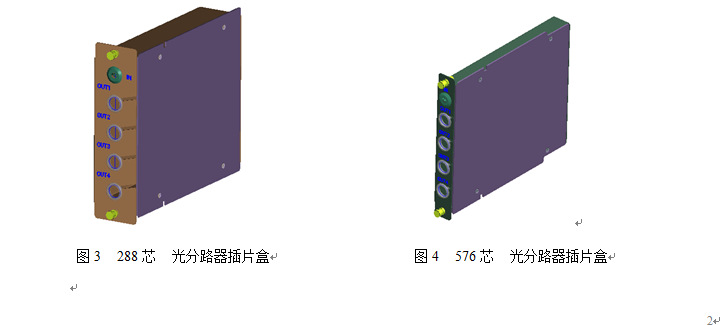

⑤ 光分路器區采用盒式光分路器，每個運營商設計16 個光分插槽，可安裝1/2 分16、1/2 分32、1/2 分64 的盒式光分器。

皇信科技為適應中國電信,中國移動,中國聯通,廣電網絡幾大運營商的融合,FTTx的推廣,皇信通信推出從（OLT）局端一直到用戶桌面的FTTH,FTTX光配線網絡解決方案。產品主要包括 ：OMDF光纖總配線架、三網合一ODF光纖配線架、三網合一光纜交接箱、三網合一樓道箱、戶外通信機柜、機房光纖配線架、網絡機柜、室外光纜交接箱、光纜分光分纖箱、光纖分線箱、（分纖箱、分配箱、配線箱、樓道箱）、光分路器箱、四網合一光纖配線架、四網合一光交箱、DDF數字配線架、ODF單元箱、OUN配線箱、多媒體集線箱、光纜終端盒、光纜接頭盒、PLC光分路器、12芯一體化熔纖盤、12芯束狀尾纖、光纖跳線、室內外皮線光纜……

144芯/288芯/576芯三網合一光纜交接箱使用說明書

1 概述

1.1　產品用途

符合YD/T 988行業標準，適于FTTH網絡中的光分配點。能完成光纜的引入、固定及開剝保護，光纖的熔接、保護，尾纖的儲存、停泊及路由管理等功能；提供光纖直熔功能、無跳纖配線功能。能根據客戶的要求安裝插片式光分路器、波分復用器等增值模塊單元。廣泛應用于ODN光纖通信網絡中。

1.2　技術特性

1)        主要電氣技術參數

n  連接器衰減（插入、互換、重復）≤0.3dB。

n  回波損耗：APC型≥60dB，UPC型≥50dB，PC型≥40dB。

n  高壓防護接地裝置:

a)   絕緣電阻：≥1000MΩ/500V（直流）。

b)   耐電壓：≥3000V（直流）/1min，不擊穿、無飛弧。

2)        主要機械性能參數

n  光路標識清晰，有效避免維護過程中拆卸可能導致的混亂；

n  連接器插拔耐久性壽命＞1000次。

n  全程曲率半徑控制，保證在任何位置光纖的曲率半徑大于30mm。

n  阻燃：符合GB5169.7實驗A要求。

1.3　工作原理

1.4　結構特征

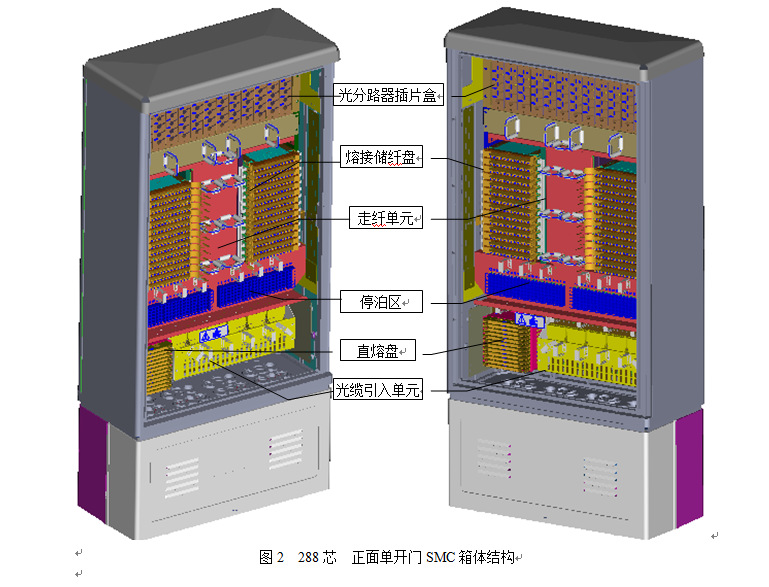

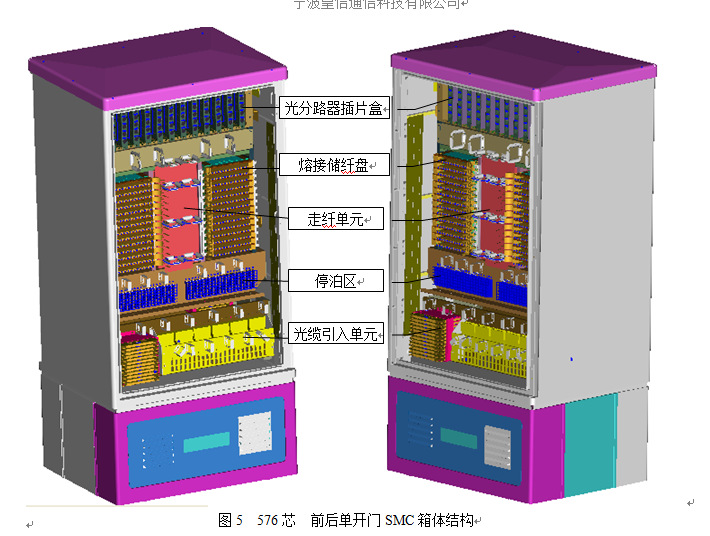

1.4.1 產品結構

1.4.2              產品特征

n  采用模塊化結構，光纜的引入開剝、調度可實現全正面操作；

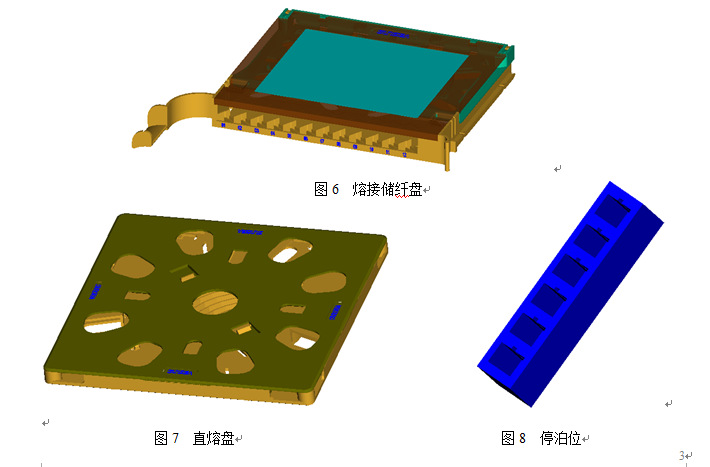

n  一體式熔接儲纖模塊，可實現尾纖的全盤存，全停泊；

n  能同時滿足帶狀光纜與非帶狀光纜的使用需求；

n  主干與配線端路由分開，可實現無交叉跳纖，調線、維護方便。

2 使用環境

n  工作溫度： -40℃～＋60℃；

n  貯存溫度： －25℃～＋55℃

n  相對濕度：≤95%（＋40℃）

n  大氣壓力： 70 kPa～106kPa

3 安裝和調整

3.1　安裝準備

1)        開箱驗貨

按“裝箱清單”中名稱、規格型號和數量等對產品進行逐件檢查核對。

2)        資料、工具和儀器

表 1 常用安裝工具表

3.2　安裝

3.2.1   預制水泥基座

選定好光纜交接箱安裝位置后，按圖 4及表 2預置實心混凝土水泥基座。

注：根據箱體底部固定孔位置，采用預埋好4個M12的膨脹螺栓或用打孔后敲入4個M12膨脹螺栓。
