供應→三網合一光纖配線架_[三網融合光纖配線架]

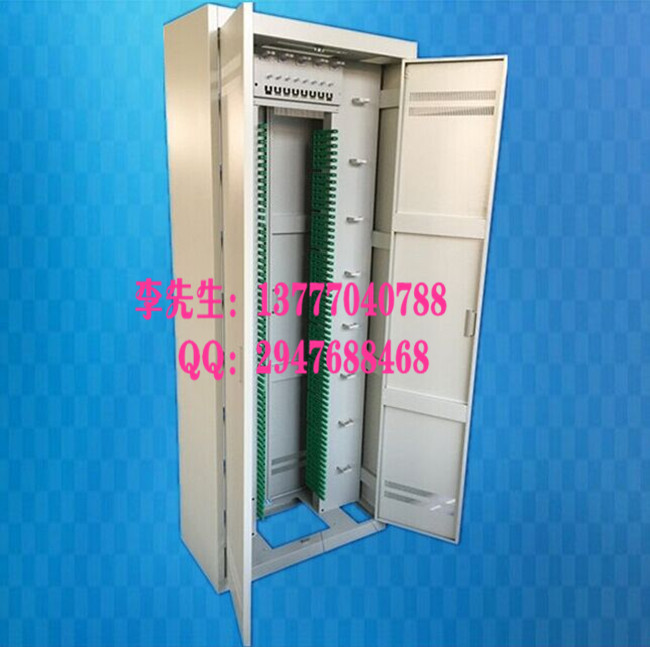

光纖配線架、ODF光纖配線架-外觀結構：三網合一光纖機架

1、機架結構形式

1）機架結構有封閉式、半封閉式和敞開式。

2）機架高度分為2600mm、2200mm和2000mm三類。其寬度推薦選用120mm的整數倍，深度推薦選用300mm、400mm及800mm。

3）機架外形尺寸的偏差不超過±2mm；外表面對底部基準面的垂直度公差不大于3mm。

2、機械活動部分

機械活動部分應轉動靈活、插拔適度、鎖定可靠、施工安裝和維護方便。門的開啟角應不小于110°，間隙不大于3mm。

3、引入光纜彎曲半徑：同富通信

引入光纜進入機架時，其彎曲半徑應不小于光纜直徑的15倍。

4、機架結構

結構應牢固，裝配應具有一致性和互換性，緊固件無松動。外露和操作部位的銳邊應倒圓角。同富通信

5、保護套、襯墊及纖芯和尾纖彎曲半徑

光纜光纖穿過金屬板孔及沿結構件銳邊轉彎時，應裝保護套及襯墊。纖芯、尾纖無論處于何處彎曲時，其曲率半徑應不小于30mm。

6、機架的表面

涂覆層應表面光潔，色澤均勻、無流掛、無露底；金屬件無毛刺銹蝕。

7、結構裝置上的文字、圖形、符號和標志

結構裝置上的文字、圖形、符號和標志應清晰、完整、無誤。

3材料

防腐蝕性能

ODF所有的零件采用的材料應具有防腐性能，如該材料無防腐性能應作防腐處理；其物理、化學性能必須穩定，并與光纜護套和尾纖護套相容。為防止腐蝕和其他損害，這些材料還必須與其他設備中所常用的材料相容。

防銹蝕性能

ODF中表面電鍍處理的金屬結構件，在通過鹽霧試驗方法進行48h鹽霧試驗后，外觀不得有肉眼可見的銹斑。

涂覆處理要求

采用涂覆處理的金屬結構件，其涂層與基體應具有良好的附著力，附著力應不低于GB/T9286標準表I中2級要求：在切口交叉處和/或沿切口邊緣有涂層脫落，受影響的交叉切割面積明顯大于5%，但不能明顯大于15%。13777040788來電。

燃燒性能要求

設備中非金屬材料的結構件及光纖連接器的燃燒性能應符合以下條件之一：

1）試驗樣品沒有起燃；

2）試驗樣品離火后持續有焰燃燒的時間不超過10s，并且火焰或從試驗樣品上掉落的燃燒或灼熱顆粒未使燃燒蔓延到放在試驗樣品下面的底層。[1]

4分類

單元式

單元式的光纖配線架是在一個機架上安裝多個單元，每一個單元就是一個獨立的光纖配線架。這種配線架既保留了原有中小型光纖配線架的特點，又通過機架的結構變形，提供了空間利用率，是大容量光纖配線架早期常見的結構。但由于它在空間提供上的固有局限性，在操作和使用上有一定的不便。

抽屜式

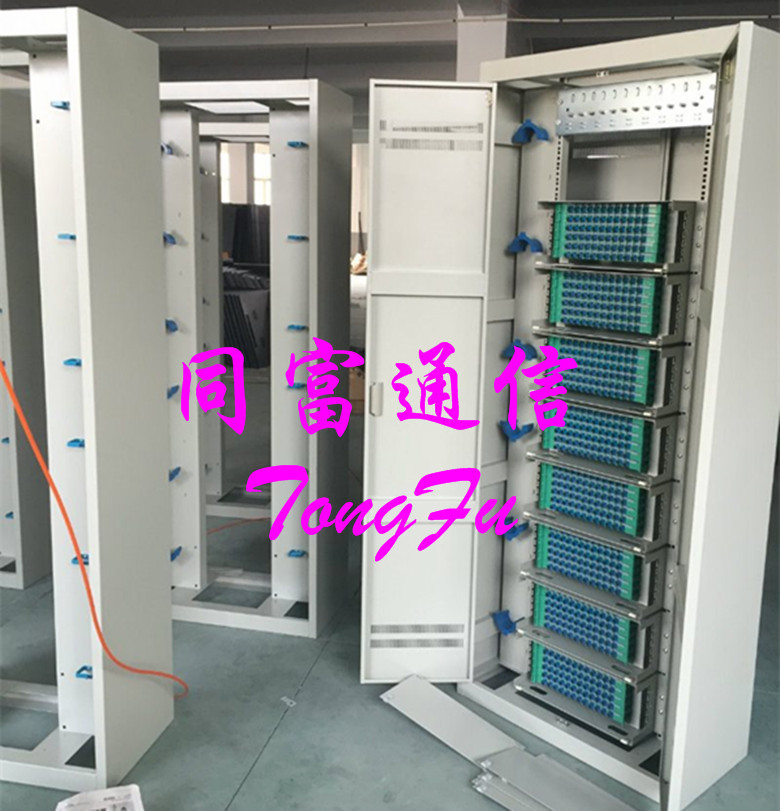

抽屜式的光纖配線架也是將一個機架分為多個單元，每個單元由一至兩個抽屜組成。當進行熔接和調線時，拉出相應的抽屜在架外進行操作，從而有較大的操作空間，使各單元之間互不影響。抽屜在拉出和推入狀態均設有鎖定裝置，可保證操作使用的穩定、準確和單元內連接器件的安全、可靠。這種光纖配線架雖然巧妙地為光纜終端操作提供了較大的空間，但與單元式一樣，在光連接線的存儲和布放上，仍不能提供最大的便利。這種機架是目前最多的一種形式。

模塊式

模塊式結構是把光纖配線架分成多種功能模塊，光纜的熔接、調配線、連接線存儲及其他功能操作，分別在各模塊中完成，這些模塊可以根據需要組合安裝到一個公用的機架內。這種結構可提供最大的靈活性，較好地滿足通信網絡的需要。目前推出的模塊式大容量光纖分配架，利用面板和抽屜等獨特結構，使光纖的熔接和調配線操作更方便；同富通信、另外，采用垂直走線槽和中間配線架，有效地解決了尾纖的布放和存儲問題。因此它是大容量光纖配線架中最受歡迎的一種，但它目前的造價相對較高

光纖配線架的選型是一項重要而復雜的工作，各地應根據本地的具體情況，充分考慮各種因素，在認真了解，反復比較的基礎上，才能選出一種最能滿足當前需要和未來發展的光纖配線架。[2]

5同富通信光纖配線架功能要求

光纜固定保護

應具有光纜引入、固定和保護裝置。該裝置將光纜引入并固定在機架上，保護光纜及纜中纖芯不受損傷。光纜金屬部分與金屬機架絕緣，固定后的光纜金屬護套及加強芯應可靠連接高壓防護接地裝置。

光纖終接功能

應具有光纖終接裝置。該裝置便于光纜纖芯及尾纖接續操作、施工、安裝和維護。能固定和保護接頭部位平直而不位移，避免外力影響，保證盤繞的光纜纖芯、尾纖不受損傷。

調線功能

通過光纖跳線連接器插頭，能迅速方便地調度光纜中的纖芯序號及改變光傳輸系統的路序。

光纜纖芯保護

光纜開剝后纖芯有保護裝置，固定后引入光纖有終接裝置。

容量

每機架容量和單元容量（按適配器數量確定）應在產品企業標準中作出規定，光纖終接裝置、光纖存儲裝置、光纖連接分配裝置在滿容量范圍內應能成套配置。

標識記錄功能

機架及單元內應具有完善的標識和記錄裝置，用于方便地識別纖芯序號或傳輸路序，且記錄裝置應易于修改和更換。

光纖存儲功能

機架及單元內應具有足夠的空間，用于存儲余留光纖。[1]

6選擇配架的方法

1.光纖配線架是安裝在墻上還是19’’機架上？ 光纖配線架通常安裝在19’’機架內，對于小型安裝可能也會直接安裝在墻壁上。

2.是否有光纜余留量安放空間？ 應當保留一定量的光纜以防在配線架內拉斷光纖，承受過高的應力，并能防止光纖被扯出配線架。

3.是否有保護裝置？ 在光纖配線架內部應設有光纖保護裝置。

4.通用性 不同的耦合器在配線架上要盡可能的體現出通用性。 比如LC型光纖配線架 就可適合雙工LC/單工SC/MTRJ型光纖適配器；ST型光纖配線架就可適合ST以及FC型光纖適配器。大大的提高了產品的可用性。

5.結構是否靈活？ 這項特點依舊是提高產品的可用性。 光纖配線架根據結構分，可分為3種類型，即壁掛式、機柜式和機架式。 壁掛式一般為箱體結構，適用于光纜條數和光纖芯數都較小的局所。 機柜式是采用封閉式結構，纖芯容量比較固定，外形比較美觀。 機架式一般是采用模塊化設計，用戶可根據光纜的數量和規格選擇相對應的模塊，靈活地組裝在機架上，它是一種面向未來的結構，可以為以后光纖配線架向多功能發展提供便利條件。 光纖配線架應盡量選用鋁型材機架，其結構較牢固，外形也美觀。機架的外形尺寸應與現行傳輸設備標準機架相似，以方便機房排列。表面處理工藝和色彩也應與機房內其他設備相近，以保持機房內的整體美觀。

光纖配線架-產品報價/技術指導

ODF光纖配線架（柜）144芯光纖配線架,288芯光纖配線架,576芯光纖配線架,720芯光纖配線架

【專業供應：中國電信,中國移動,中國聯通,中國廣電】

使用條件：
1.工作溫度：-5℃ 40℃ 相對濕度:≤90%( 30℃)
2.大氣壓力:70Kpa-106Kpa 儲運溫度:-40℃ 70
3.光電性能:插入損耗≤0.2Db;附加損耗≤0.2B;回波損耗45dB;附加損耗≤5dB;插拔耐久性壽命>1000次
4.電氣性能:絕緣電阻≥1000MΩ500V(直流電)
5.抗電強度:能承受3000V(直流電)/1min無擊穿/飛弧現象
適用性指標:
1.標稱工作波長850nm\1310nm\1550nm;
2.光纖光纜符合GB/T11819和GB/T7424規范;
3.光纖活動連接器符合GB12507以及相關標準規范.
功能:720芯光纖配線架-產品報價/技術指導
1.有很強的光纜固定與保護功能,能保證光纜及纖不受損傷,以及可靠的接地裝置.
2.有先進的光纖布線管理設計裝置,保證了光纖的線及纖芯安裝,施工及維護方便。
3.有明確的線序標識,便于轉接,跳線,測試。
特點：
1.機柜采用19”寸標準安裝,分光纖配線柜(GPX72-2200) /光纖配線柜(GPX72-2000)兩種。
2.配置我公司推拉熔配一體化單元,另可選配轉配線單元和集中熔接單元（見后面單元體）
3.可簡單調整面板,達到上下進纜；可靠的進裝置和纖芯保護裝置。
4.配置容量大,且有較強的布線空間。
5.采用封閉式機柜,前后開門。

ODF箱,ODF單元箱,一體化機箱,光纖配線架：12芯ODF箱,24芯ODF箱,36芯ODF箱,48芯ODF箱,72芯ODF箱,96芯ODF箱,144芯ODF箱

概述：
適用于光纖到小區,光纖到大樓,遠端模塊局及無線基站的中小型配線系統

主要特性：720芯光纖配線架-產品報價/技術指導
具有光纜固定和保護功能；具有光纜終接功能；調線功能；光纜纖芯和尾纖的保護功能。
光纜光纖穿過金屬板孔時裝有保護套,纖芯,尾纖的曲率半徑大于37.5mm

慈溪市同富通信設備廠（簡稱：同富通信）是一家從事研發,生產,銷售為一體的通信設備廠,公司成立于2004年8月,現有員工一百多人,憑借專業的水平和成熟的技術,在通信領域迅速崛起。因為專業,所以經典；因為用心,所以超越,進入市場以來產品覆蓋了國內30幾個省市,自治區,同富公司以誠信,開拓,進取,創新,是我們永不改變的信念！ 和建一流企業,創一流服務,做一流品牌的宗旨,作為中國電信,中國移動,中國聯通,廣電等幾大運營商長期合作伙伴關系！并專一成就品質,專業引領潮流,專致鑄造典范。最終實現同富共贏理念！

我們以卓越的品質,創新的產品,誠信的服務,期待您的合作！

我們以服務價值為中心,以真情服務締結客戶關系,以卓越服務贏得客戶信賴,以增值服務成就客戶事業. 高效優質,以人為本,服務優先,信譽至上”的原則真誠為您服務！
同富以以誠為本,以質取勝,以譽引人,以禮待客“的經營承諾,為各界客戶提供高質量,高效率,高品位的產品和優質服務。我們將繼續弘揚“開拓進取,與時俱進,追求卓越,勤懇奉獻”的時代精神,竭誠期望與社會各界朋友真誠合作,共創輝煌的明天。

同富主營：FTTH光纜交接箱,光纜分光分纖箱,光纖分線箱,（分纖箱,分配箱,配線箱,樓道箱）三網合一箱,光分路器箱,光纖配線架,ODF單元箱,OUN配線箱,多媒體集線箱,光纜終端盒,光纜接頭盒,光纖快速連接器,PLC光分路器,一體化托盤,光纖適配器,光纖尾纖,光纖熔接盤,儲纖筒,理線環,法蘭卡條,光纖信息面板,光纖插座盒等……

FTTH光纜交接箱：48芯72芯96芯144芯288芯360芯576芯720芯1152芯1440芯（SMC/不銹鋼）

FTTH三網合一光交箱：216芯288芯360芯432芯576芯648芯684芯720芯864芯（SMC）

FTTH光纖分線箱：8芯12芯24芯36芯48芯72芯96芯108芯144芯（冷軋板/塑料/SMC）

FTTH光纜分光分纖箱：8芯16芯32芯48芯64芯72芯（冷軋板/塑料/SMC）

FTTH三網合一箱：12芯24芯36芯48芯72芯96芯108芯144芯(冷軋板)

FTTH光纖配線柜：144芯216芯288芯576芯684芯720芯864芯（冷軋板）

FTTH（ODF）配線箱：12芯24芯36芯48芯72芯96芯108芯144芯（冷軋板）

FTTH光纜接頭盒：12芯24芯36芯48芯72芯96芯108芯144芯288芯

FTTH光纜終端盒：4芯6芯8芯12芯16芯24芯36芯48芯72芯

【同富通信】產品售后服務

　　為創造名牌,提高企業知名度,樹立企業形象,我公司本著“一切追求高質量,用戶滿意為宗旨”的精神,以“最優惠的價格,最周到的服務,最可靠的產品質量”的原則向您鄭重承諾：

　　一,產品質量承諾：

　　1, 產品的制造和檢測均有質量記錄和檢測資料。

　　2, 對產品性能的檢測,我們誠請用戶親臨對產品進行全過程,全性能檢查,待產品被確認合格后再裝箱發貨。

　　二,產品價格承諾：

　　1,為了保證產品的高可靠性和先進性,系統的選材均選用國內或國際優質名牌產品。

　　2,在同等競爭條件下,我公司在不以降低產品技術性能,更改產品部件為代價的基礎上,真誠以最優惠的價格提供給貴方。

　　三,交貨期承諾：

　產品交貨期：盡量按用戶要求,若有特殊要求,需提前完工的,我公司可特別組織生產,安裝,力爭滿足用戶需求。

四,售后服務承諾：

　　1,服務宗旨：快速,果斷,準確,周到,徹底

　　2,服務目標：服務質量贏得用戶滿意

　　3,服務效率：保修期內或保修期外如設備出現故障,供方在接到通知后,維修人員在24小時內可達到現場并開始維修。

　　4, 服務原則：產品保修期為十二個月,在保修期內供方將免費維修和更換屬質量原因造成的零部件損壞,保修期外零部件的損壞,提供的配件只收成本費,由需方人為因素造成的設備損壞,供方維修或提供的配件均按成本價計。

在保修期外我公司技術人員每年不少于三次回訪調查用戶使用情況

【同富通信】銷售地區：

華東地區（包括山東,江蘇,安徽,江西,浙江,福建,上海）
華南地區（包括廣東,廣西,海南）
華中地區（包括湖北,湖南,河南）
華北地區（包括北京,天津,河北,山西,內蒙古）
西北地區（包括寧夏,新疆,青海,陜西,甘肅,內蒙古）
西南地區（包括四川,云南,貴州,西藏,重慶）
東北地區（包括遼寧,吉林,黑龍江,內蒙古）
臺港澳地區（包括臺灣,香港,澳門）

三網合一ODF光纖配線架商品信息720芯光纖配線架直插盤配線架直插盤

客戶群：中國電信中國移動中國聯通

三網合一ODF光纖配線架產品概況

光纖電纜：
光纖電纜是一種通信電纜,由兩個或多個玻璃或塑料光纖芯組成,這些光纖芯位于保護性的覆層內,由塑料PVC外部套管覆蓋。沿內部光纖進行的信號傳輸一般使用紅外線。
慈溪市同富通信設備廠為您提供：供應三網合一ODF光纖配線架，供應三網合一ODF光纖配線架規格，批發供應三網合一ODF光纖配線架，供應三網合一ODF光纖配線架使用方法，供應三網合一ODF光纖配線架注意事項，供應三網合一ODF光纖配線架產品說明等相關信息，歡迎您的咨詢和查看。720芯光纖配線架直插盤

安裝方式：室內（機房）落地式-立式

機柜材質：（優質）冷軋板
機柜容量：144芯216芯288芯360芯432芯480芯576芯648芯720芯864芯1152芯1440芯

中國電信、中國移動通信、中國聯通、廣電、電力（主要供應商）
