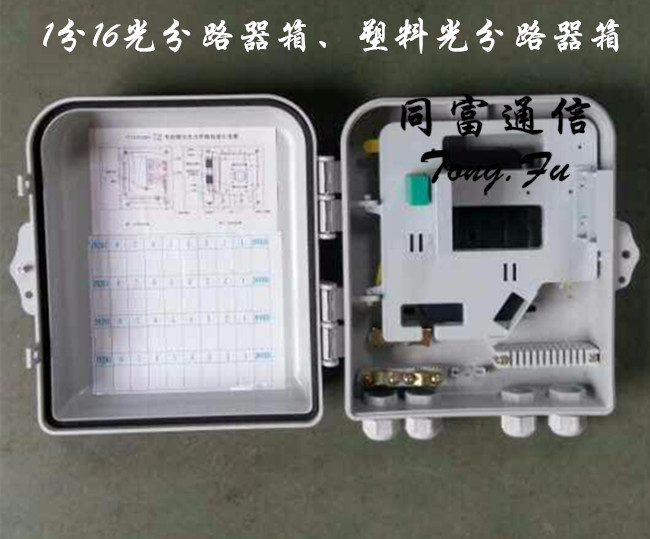

1:16光分路器箱[16路光分路器箱]_廠家__價格__

                1:16光分路器箱[16路光分路器箱]_廠家__價格__

光分路器箱[分光箱，樓道分纖分光箱，分路器箱，F(xiàn)TTH光分路器箱，二槽道光分路器箱/四槽道]

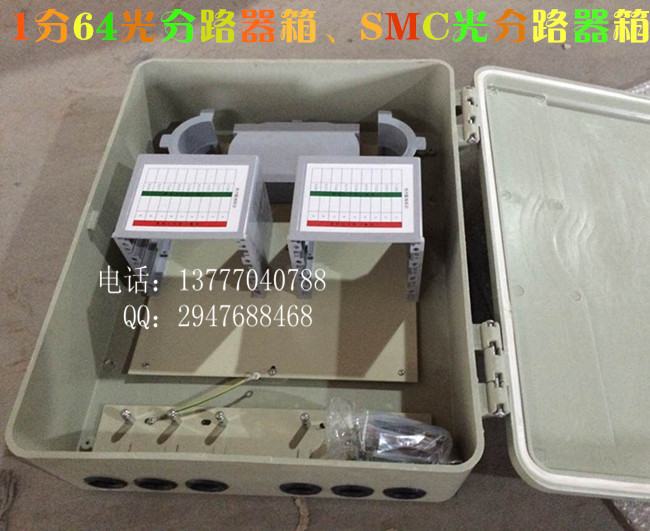

光分路器箱型號{1分16、1分32.1分8；1分64→→1比8,1比16、1比32,1比64//8芯，16芯，32芯。64芯→1：8//1；16//1:32//1:64}光分路器箱材質【SMC，塑料，冷軋板】同富通信--供應！

FTTH光纖分纖盒|FTTH分光分纖箱|光纜分纖箱|分路箱|分纖箱|光纜分線盒|FTTH BOX光纖分纖箱|FTTH光纜分纖箱|FTTX光纜分纖盒(optical fiber distribution box,簡稱ODB)中華人民共和國通信行業標準光纜分纖箱YD/T 778-2006《光纜分纖箱》Q/CT 2354-2011《光纜分纖箱技術要求》適用于光纜與光通信設備的配線連接,通過配線箱內的適配器,用光跳線引出光信號,實現光配線功能。適用于光纜和配線尾纖的保護性連接,也適用于光纖接入網中的光纖終端點采用分光分纖箱,適 用于多種使用場景: 室內、 室外、掛墻、掛桿、新老 樓盤,FTTH光纖入戶網。

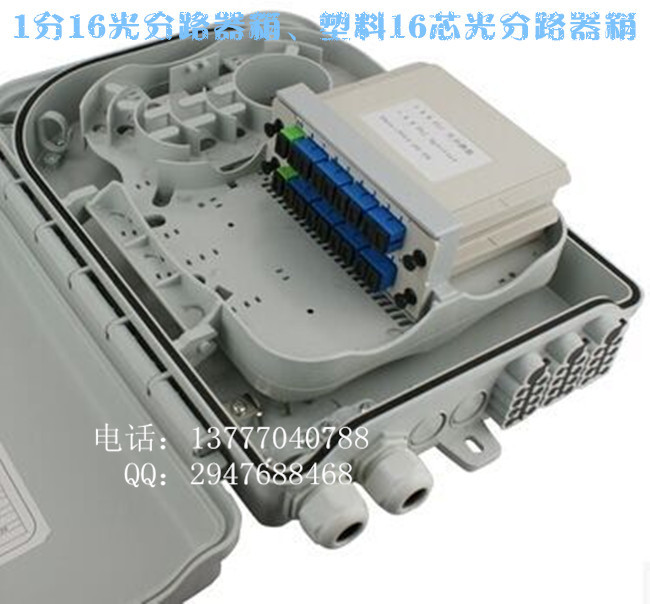

FTTH光分路器箱|FTTH光纜分纖箱規格：（1分4、1分8、1比16、1：32、1X64分光分纖箱）

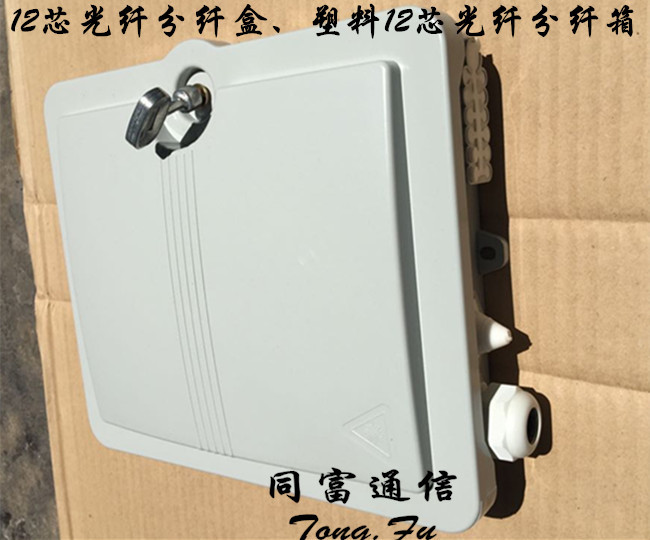

FTTH光纖分纖箱|FTTX光纜分線箱規格：（6芯、12芯、16芯、24芯、32芯、48芯、72芯、96芯、144芯光纖分線箱）

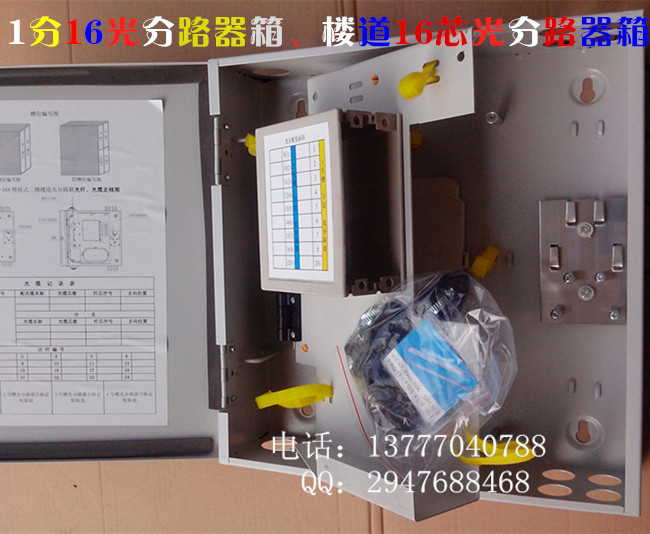

樓道終端光分路箱選用模塊化規劃，具有二個到四個擴展槽位，將光分插片刺進插槽即可。通過靈敏的添加光分插片數量來完成端口的擴容，不一樣容量的光分模塊具有通用性和互換性。另裝備熔纖盤用于上聯光纜的接續。尾纖的存儲選用用適配器固定，完成了無跳接。商品首要適用在FTTH接入方法下的樓道分光點。適用于FTTH的一級或二級分光，二級分光優勢格外明顯。光分插片靈敏的裝備方法，最大極限為運營商節省前期出資。光分路器插片集光分與適配器為一體，極大的方便了工程施工，也減少了因施工或保管不妥形成的損壞。1×4和1×8選用一個插槽，1×16占用2個插槽，1×32占用4個插槽。尾纖的存儲選用SC適配器固定，客戶未開通時，上聯尾纖在此停靠，完成了無跳接。上聯光纜：容量12芯，慣例包容2根光纜進入（可選擇特殊規劃最大進入4－6根纜,特殊要求訂貨時需說明）。皮線出纖：皮線接SC疾速連接頭至用戶端，最大32芯。進纜方法：進步/下進。光分路器：適用1：4，2：4，1：8，1：16，2：16，1：32，2：32光分路器

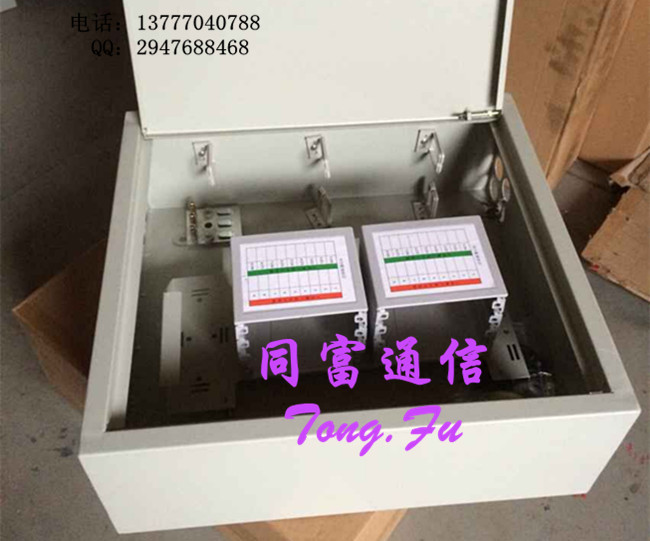

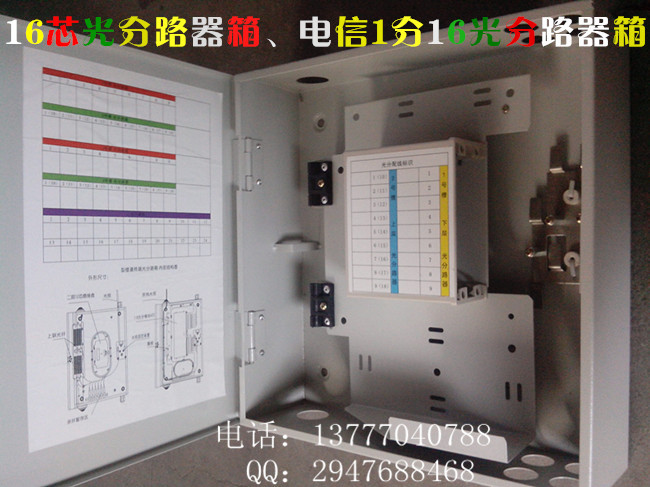

光分路箱(2個插槽16芯)

32B型箱體皮線走纖方向     16C型箱體皮線走纖方向    32D型箱體皮線走纖方向

5,皮線接機械活動連接頭（冷接子）

皮線接好機械活動鏈接頭后，刺進光分路器模塊即可。

6，接上聯尾纖

  從停靠區取出上聯尾纖，通過黃色搭扣所示的走纖路徑，刺進光分路器即可。此處留意，必定嚴厲依照黃色搭扣所示的走纖路徑，走纖半徑要天然過渡，不能讓上聯尾纖在翻轉進程中遭到損害。

類型及配備表

三、產品結構圖(圖2)

1. 箱體全封閉式結構，外形美麗。
2. 箱體選用塑料材料，防潮、防水、防塵、抗腐蝕耐老化功用優勝，防護等級抵達IP54。
3. 具有光纜/皮線光纜固定、熔接、盤存、分光等功用。
4. 選用插片式光分路器，配備更活絡悠閑。
5. 光纜，尾纖，跳纖的進出線各自獨立，互不干擾。
6. 插片式光分路器可翻轉操作，施工、維護便當便當。
7. 箱體設備方法可選用掛墻或抱桿設備方法。

五、技術條件：

1、環境央求

工作溫度： +5℃～+40℃

相對濕度： ≤85%（+30℃）

大氣壓力：70KPa～106Kpa

2、 首要技術方針

刺進損耗：≤0.2dB

UPC回波損耗：≥50dB

APC回波損耗：≥60dB

插拔耐久性壽數：＞1000次

3、 防雷技術方針

箱體接地設備與箱體絕緣，絕緣電阻不小于1000MΩ/500V（直流電）；

IR≥1000MΩ/500V

箱體接地設備與箱體之間耐電壓不小于3000V（直流電）/min不擊穿，無飛

弧；U≥3000V

六、運用方法：

光分路器箱概述：

    安裝在室外墻壁、電桿等位置，可以方便完成光纜的接續和分配功能，并能滿足光分路器的安放而實現分光功能。



光分路器箱技術參數：

工作環境溫度：﹣40℃～﹢60℃

環境濕度：≦95%（﹢40℃）

大氣壓力：70kPa～106 kPa

箱門開啟角度：180°

接地排耐電壓水平：≥3000V（DC）/10mA/1min

絕緣電阻：≥2×1020MΩ500V



光分路器箱優勢：

1.箱內應留有足夠的接續區，并能滿足接續時光纜的存儲、分配。

2.不同類的線纜應留有相對獨立的進線孔，孔洞容量應滿足滿配時的需求。目前應按3條室外光纜、滿配時皮線光纜（或其它室內光纜）保證孔洞容量需求，進出線宜采用垂直。

3.用戶引入光纜未開剝時，接續固定件對光纜的的最小拉脫力不小于100N。

4.光纖在機箱內應用適當?shù)念A(yù)留，預留長度以方便二次接續的操作為宜。

5.線纜引入孔處應進行密封，防止水和嚙齒類動物進入機箱。

6.提供一定數量理線環或其它綁扎線配件，方便綁扎線的基本要求。

7.在機箱門內中部合適位置設置卡片插槽用于放置填寫分纖情況的紙質表格。

8.適用多種使用場景：室內、室外、掛墻、掛桿、新老樓盤。

9.模塑箱體，安裝背板設計，造型美觀小巧，安裝方便快捷，便于大規模施工。

10.系列化插片可積木化組合，擴容方便，投資節省。

11.皮線光纜采用專用卡槽設計，可帶活接頭入盒，固定可靠，布放簡便效率高。
