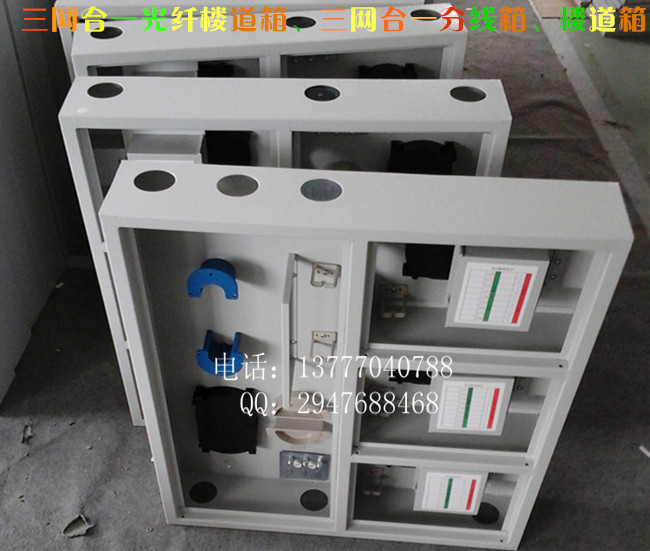

三網合一光纖樓道箱（三網合一樓道箱、三網合一分線箱、三網合一樓道箱、三網合一配線箱、三網合一分纖箱、三網合一分配箱、三網合一直熔箱、三網合一融合箱、配置規格）【專業供應：中國電信、中國聯通、中國移動、電力、廣電】
材質：冷軋板
型號：24芯36芯48芯60芯72芯96芯108芯144芯288芯
使用區：移動 聯通 鐵通 電信 廣電FTTH FTTB FTTX FTTP
安裝地方：壁掛式 樓道 室外 室內 抱桿式 入墻式家庭住宅
銷售熱線：13777040788    QQ：2947688468

技術參數：

【同富科技tongfu】FTTH塑料36芯光纜分纖箱（電信、移動、聯通）塑料室外36芯光纜分纖箱

FTTH光纖分線箱：4芯光纖分線箱、6芯光纖分線箱、8芯光纖分線箱、12芯光纖分線箱、16芯光纖分線箱、24芯光纖分線箱、36芯光纖分線箱、48芯光纖分線箱、72芯光纖分線箱、96芯光纖分線箱、144芯光纖分線箱

光纜交接箱：48芯光纜交接箱、72芯光纜交接箱、96芯光纜交接箱、114芯光纜交接箱、144芯光纜交接箱、192芯光纜交接箱、216芯光纜交接箱、288芯光纜交接箱、312芯光纜交接箱、336芯光纜交接箱、360芯光纜交接箱、576芯光纜交接箱、720芯光纜交接箱、1152芯光纜交接箱

ODF配線單元：12芯ODF單元（子框/子架）、24芯ODF單元（子框/子架）、48芯ODF單元（子框/子架）、72芯ODF單元（子框/子架）、96芯ODF單元（子框/子架）、144芯ODF單元（子框/子架）、

FTTHPLC光分路器

平面光波導分路器（PLCS）產品基于獨特的石英玻璃波導工藝，結合精密可靠的陣列光纖進行微型化耦合封裝；它提供了低成本，小尺寸和高可靠性的光分路解決方案。PLCS 器件具有低插入損耗，低偏振相關損耗，高回波損耗并在1260nm到1650nm 的波長范圍內具有卓越的平坦度和均勻性，同時工作溫度可達-40°C至+85°C。PLCS器件有1×4，1×8，1×16和1×32等標準配置，也可根據客戶要求定制生產2×16，2×32，1×64，2×64等配置的產品。

技術參數（1×N系列指標）：

（2×N系列參數指標）：

產品特點：

＊可以不用分支器實現0.9mm松套管光纖多通道直接輸出，體積小。可根據客戶需求提供不同的適配器接口，標配SC型。分光器技術指標符合YD/T893、YD/T2000（1）-2009的行業標準要求。

產品應用：

＊安裝在光纜接頭盒內；安裝在模塊盒內；安裝在19英寸機架里，安裝在配線箱內。

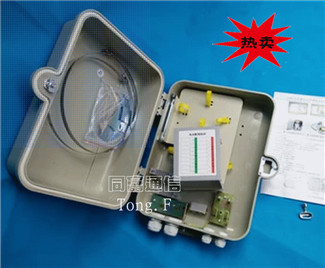

FTTH光纜分纖箱

技術參數：

產品特點：

＊本產品由工程塑料阻燃ABS或聚碳酸酯材料經造粒后高溫注塑成型，產品外型流暢，抗沖擊能力強；

＊采用翻板式結構，能高密度的配置端口和分光設施。

＊雙層結構設計，上層為光分路器配線層，下層為光纖熔接層；

＊本產品為多用途配線設備，既能當光分線箱使用也能當光分路器箱使用，操作方便靈活。；

＊符合(YD/T988-2007通信光纜交接箱要求)

產品應用：

＊本產品運用于FTTH光網絡中的客戶端配線設備，光傳輸終端的成端熔接、分光、配線輸出等功能，能有效的對光纜進行終接、保護及管理，為光網絡傳輸過程中的必需設備；

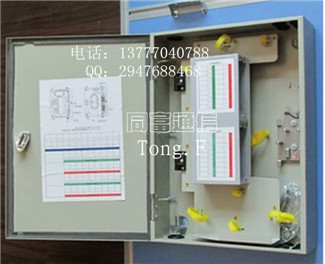

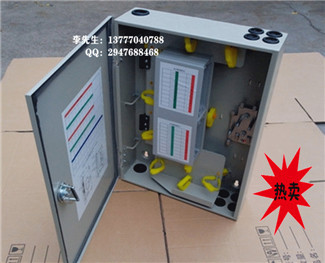

FTTH光纖配線箱

技術參數：

產品特點：

＊箱體材質采用優質冷軋板（Q235-A）制成，箱體表面采用環氧靜電噴塑，具有耐腐蝕、耐老化；

＊塑件部分采用阻燃ABS材質部件；

＊單層結構設計，操作方便，結構緊湊；

＊本產品為多用途配線設備，既能當光分線箱使用也能當光分路器箱使用，操作方便靈活。

＊光分路器模塊采用模塊設計，具有很強的互換性和通用性；

＊符合(YD/T988-2007通信光纜交接箱要求)

產品應用：

＊本產品運用于FTTH光網絡中的客戶端配線設備，光傳輸終端的成端熔接、分光、配線輸出等功能，能有效的對光纜進行終接、保護及管理，為光網絡傳輸過程中的必需設備；

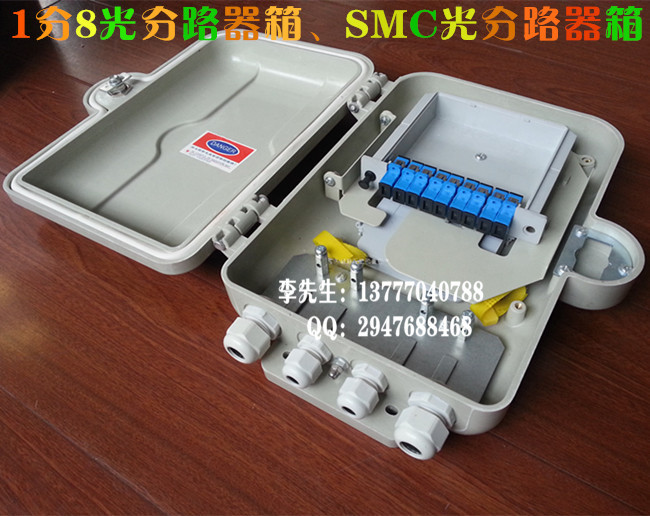

FTTH光分路器箱

技術參數：

產品特點：

＊箱體材料采用優質SMC材料制作，外觀免噴漆，光澤度好。使用壽命達到20年以上；

＊雙層結構設計，上層為光分路器配線層，下層為光纖熔接層；

＊光分路器模塊采用抽屜式模塊設計，具有很強的互換性和通用性；

＊采用翻板式結構，能高密度的配置端口和分光設施。

＊符合(YD/T988-2007通信光纜交接箱要求)

產品應用：

＊本產品運用于FTTH接入系統中的終端接入循環中，特別適用于室外壁掛式或抱桿式條件下使用。

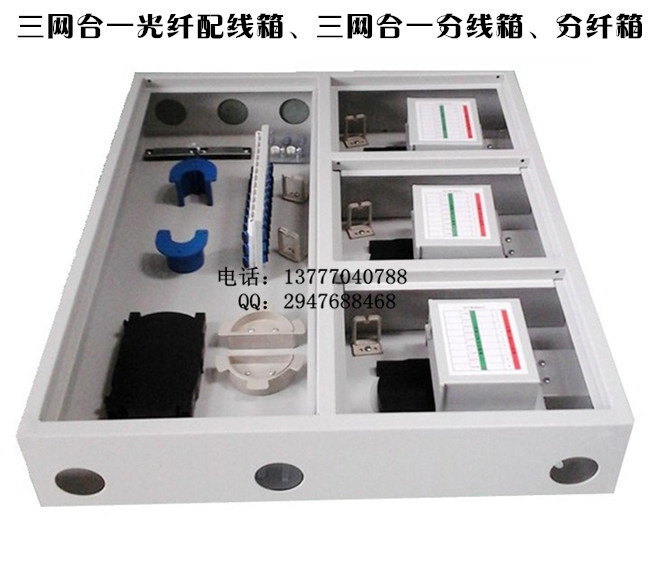

FTTH三網合一箱

產品簡介：FTTH室外壁掛式光分路器箱用于光纜與光通信設備的配線連接，通過配線箱內的適配器，用光纖跳線引出
光信號，實現光配線功能。適用于FTTH工程光纜到樓后使用，安裝于樓道、地下室、機房和大樓外墻。光纜也可以經
分光配線箱開撥盤繞后與入戶光纜熔接引出，實現光纜的直通功能，滿足傳統傳輸網絡工程的需求。
主要特點：
1.有效做到移動、聯通、電信三網合一。大大節省了施工空間和施工強度；
2.箱體采用冷軋板制成，經靜電噴塑處理，美觀大方，線條清晰，防腐防水性能好，使用壽命長；
3.光分路器模塊采用抽屜式模塊化設計，具有很強的互換性和通用性；
4.采取左右結構和上下結構組合結構的設計,左右兩邊都有光纖熔接層,而右邊上層為光分路器配線層,下層為光纖熔接層；
5.在機箱形式及厚度保持一致的情況下，光纖熔接盤最大支持6片，滿足施工過程中任意形式的接續；
6.各種接頭端接方便，安裝靈活。用于配線間和設備間光纜的端接、使用和管理；
7.門鎖采用優質戶外防水鎖，箱體掛墻安裝；
8.具有臨時尾纖存儲區域；
9.支持各種光纖連接頭的管理，如SC、LC、ST、MT-RJ等。

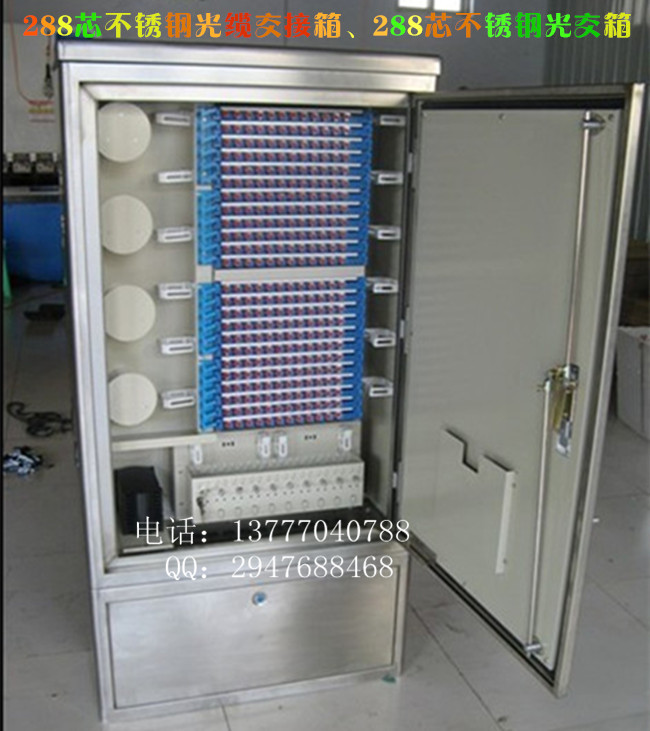

FTTH光纜交接箱

產品名稱

光纜交接箱

◆工作環境：

*環境溫度：-40℃～+60℃

*相對濕度：40℃時小于95%

* 大氣壓力：70～106Kpa

◆產品特點

*采用熔配一體化抽拉式模塊，使交接箱容量大，密度高。

*箱體采用高強度SMC聚脂箱體，具有良好抗腐蝕、耐老化性能，能抵受劇烈的氣候變化以及適應惡劣的工作環境

*箱體具有良好的密封性能，防護等級達到GB/T4208IP65級。

*具有很好的安裝性能及防破壞功能。

*箱體具有安全可靠的光纜固定與接地保護裝置。

*高壓防護接地與機箱絕緣電阻：≥2×104MΩ/500V(DC)

*箱高壓防護接地與機箱間耐壓≥3000V(DC)/1min，不擊穿，無飛弧

*箱體靜負荷能力：殼蓋≥980N，側表面≥980N，門鉸鏈≥200N

*機箱的密封防護等級：達到GB4208標準中IP65級

*阻燃性能：達到GB4609/FV-0級

*密封性能：達到GB4208/IP53要求

*負荷值：殼蓋≥980N，側表面≥400N，支撐件≥200N

*最小拉脫力：φ0.4-1.2mm導線分別為24-120N

◆產品規格

◆用途

*光纜交接箱是用于室外的主干光纜與配線光纜連接的接口設備，能夠?qū)崿F(xiàn)光纖的接續，配線有直接連接和交叉連接的功能。

ODF單元箱

概述：
適用于光纖到小區、光纖到大樓、遠端模塊局及無線基站的中小型配線系統

主要特性：
具有光纜固定和保護功能；具有光纜終接功能；調線功能；光纜纖芯和尾纖的保護功能。
光纜光纖穿過金屬板孔時裝有保護套，纖芯、尾纖的曲率半徑大于37.5mm

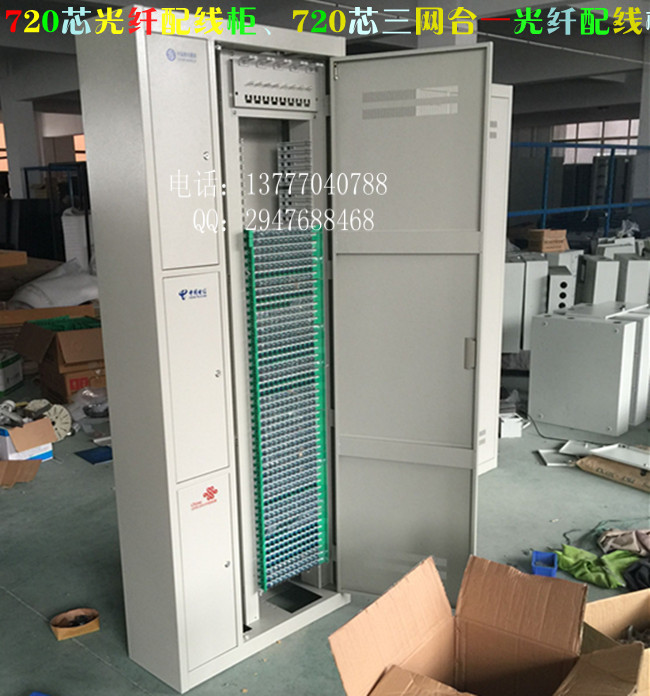

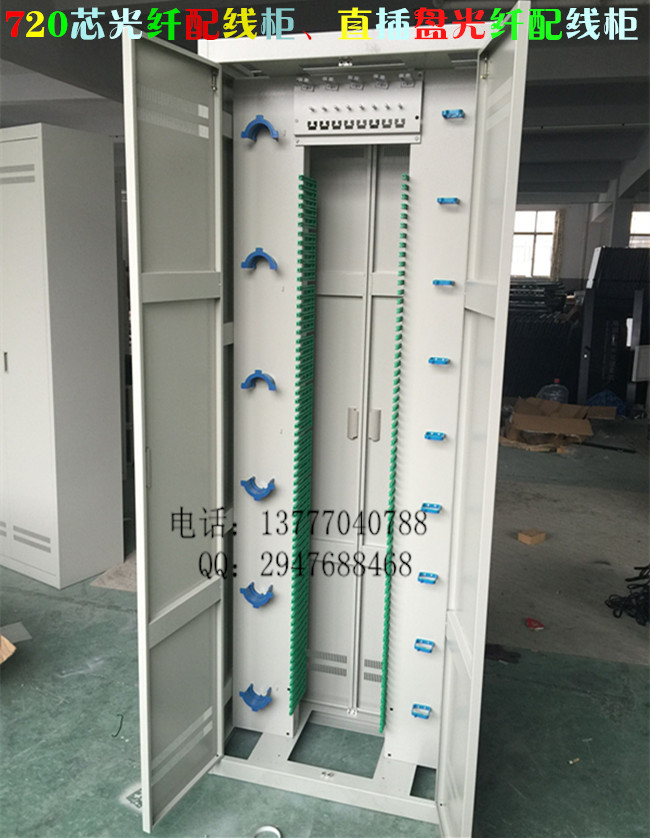

光纖配線柜

■ 主要性能
使用條件：
1.工作溫度：-5℃+40℃ 相對濕度:≤90%(+30℃)
2.大氣壓力:70Kpa-106Kpa 儲運溫度:-40℃+70
3.光電性能:插入損耗≤0.2Db;附加損耗≤0.2B;回波損耗45dB;附加損耗≤5dB;插拔耐久性壽命>1000次
4.電氣性能:絕緣電阻≥1000MΩ500V(直流電)
5.抗電強度:能承受3000V(直流電)/1min無擊穿/飛弧現象
適用性指標:
1.標稱工作波長850nm\1310nm\1550nm;
2.光纖光纜符合GB/T11819和GB/T7424規范;
3.光纖活動連接器符合GB12507以及相關標準規范.
功能:
1.有很強的光纜固定與保護功能,能保證光纜及纖不受損傷,以及可靠的接地裝置.
2.有先進的光纖布線管理設計裝置,保證了光纖的線及纖芯安裝、施工及維護方便。
3.有明確的線序標識，便于轉接、跳線、測試。
特點：
1.機柜采用19”寸標準安裝，分光纖配線柜(GPX72-2200) /光纖配線柜(GPX72-2000)兩種。
2.配置我公司推拉熔配一體化單元，另可選配轉配線單元和集中熔接單元（見后面單元體）
3.可簡單調整面板、達到上下進纜；可靠的進裝置和纖芯保護裝置。
4.配置容量大，且有較強的布線空間。
5.采用封閉式機柜，前后開門。

光纜終端盒

   光纜終端盒是光纜的端頭接入的地方，然后通過光跳線接入光交換機。因此，終端盒通常是安裝在19英寸機架上的，可以容納光纜端頭的數量比較多。 接頭盒的作用就是將兩段光纜連接起來。終端盒就是將光纜跟尾纖連接起來起保護作用的。實際工作中終端盒可以作室內接頭盒用但是很少將接頭盒當終端盒用 用途不一樣,1、交接箱可分為光纜交接箱和電纜交接箱.它們的作用都是用在用戶前端配線用的。2、接續盒一般指的是光纜接續盒,也叫光纜接頭盒.有些地方,尤其是廣電系統又叫光接續包，它的作用是保護光纜接頭不受到外界的損害。配線架也分為光纜配線架和電纜配線架，作用也像交接箱一樣，但它是用于運營商的機房?jī)?nèi)。

      應用：
      廣泛應用于市話、農話網絡系統、數據、圖象傳輸系統，CATV有線電視系列，用于室內光纜的直通力接和分支接續，起到尾纖盤儲和保護接頭的作用，采用冷軋鋼板靜電噴塑制成，設計結構合理，美觀大方可將光纜加強芯固定在終端。

一體化托盤

1、用于光纖的熔接、分支；
　　2、蓋可翻轉，盤可疊加，擴大容量，安裝、使用及為方便。
　　光配線產品，塑料配件熔接盤是組合在光纜交接箱體內，光纜一部分光纖與尾纖熔接用于連路調度，另一部分與其它光纜直接對接（直熔）。熔接盤是對每一根光纖，互相任意連接，配合使用。熔接盤是組合在光纜交接箱體內，光纜一部分光纖與尾纖熔接用于連路調度，另一部分與其它光纜直接對接（直熔）。熔接盤是對每一根光纖，互相任意連接，配合使用。熔接盤采用高強度工程塑料注塑成型，阻燃、強度高、抗老化時間長等。
　　1、模塊化設計，單元箱集光纖熔接、盤儲、配線為一體，每個熔配模塊可單獨抽出，滿足離架或在架操作使用；
　　2、光纜、尾纖、跳線的管理層次清晰，有良好的可操作性；可適用安裝FC、SC等多種適配器；
　　3、工作溫度：-5℃~40℃，相對濕度：≤85%（30℃時），大氣壓力：70~106Kpa；
　　4、標稱工作波長：850nm、1310nm 、1550nm；
　　5、插入損耗：≤0.5dB ；
　　6、回波損耗：PC≥40dB、UPC≥50dB、APC≥60dB；
　　7：抗電強度：≥3KV(DC)/1min不擊穿、無飛弧；
　　8、絕緣電阻：≥1000MΩ/500V(DC)；
　　9、壽命：≥1000次。

ONU配線箱

一、概述
本系列產品專為寬帶接入網制造，適用于夏季高溫及多雷電地區的新建小區和舊小區改造。
本系列產品分為室內壁掛式和壁嵌式,用于樓道內網絡設備、配線設備等安裝和管理。可安裝ONU、網絡交換機、光纖收發器、各種配線模塊、光纜配線盤、電源模塊等設備。
本系列產品符合中華人民共和國通信行業標準：YD/T1313-2004  寬帶接入。
二、特點
 1、綜合布線 進入樓道內的光纜、寬帶網線和市話電纜均可通過本產品接入。本產品選用的接線模塊的功能符合YD/T694-2004及YD/T611-1993的相關標準。使用本產品實現樓道內綜合布線,使其布線美觀,維護方便;由于使用本產品不需要另設電話分線盒、光纜終端盒、電話平行線,從而節省了建設成本。

2、防盜  本產品箱門采用雙開門方式，左門采用式上下彈性拉桿鎖定裝置，牢固可靠, 從而達到有效防盜，但不能防止破壞性的偷盜。
3、布局合理，外形美觀：數控沖壓、數控折彎，工藝精細、外形美觀，設計制造從細微末節處為用戶著想，使箱內設備布局合理，線纜排列整齊。

4、耐銹蝕能力強：由于選用鍍鋅后噴塑工藝，使箱體防銹能力提高，長久使用不生銹。
三、結構特點
1、箱體材料  本產品箱體材料選用1.2mm優質熱浸鍍鋅冷軋鋼板制造。
2、表面處理  本產品經數控設備制造后靜電噴塑，其噴塑涂層附著力牢固，不存在起皮，掉塑等缺陷其外觀色澤均勻、光滑平整、附著牢固，且沒有掛流、劃痕、氣泡等發白現象。
3．裝配結構  本產品結構牢固，箱體及內部金工件裝配結束后，結構件不扭曲，緊固件連接牢固可靠。

四、產品規格尺寸

800×600×150 (800*600*105)   最多安裝2臺ONU，200回線110模塊；

700×600×150(700*600*105)    最多安裝1臺ONU，100回線110模塊；

600×800×150  最多安裝2臺ONU，300回線110模塊；

550×450×150

400*600*150     適合安裝位置狹窄的地方，可以安裝2臺ONU，100回線110模塊或12芯適配器SPX02-6型

740×550×120  最多安裝2臺ONU，200回線高頻模塊；

五、產品簡介

（1）800*600*150的箱體：可裝兩臺ONU或交換機、200對110模塊，箱體安裝方式：壁掛式安裝。

          箱內標準配置：箱門鎖、光纜固定座1位、ONU安裝固定裝置 2u、公牛三孔三位電源插座1個、100回線110模塊2塊或120回線VDF模塊、理線環5個、繞纖盤1塊、光纜加強芯接地柱1個、PG9防水接頭2個、?50護線圈4個、?15護線圈4個、扎線帶10條、安裝材料（含4個安裝孔螺栓、螺釘）1套、接地銅牌一塊

（2）600*800*105的箱體：可裝一臺ONU或一臺交換機、100對110模塊

箱內標準配置：箱門鎖、光纜固定座1位、ONU安裝固定裝置 1u、公牛三孔三位電源插座1個、100回線110模塊2塊或120回線VDF模塊、理線環6個、繞纖盤1塊、光纜加強芯接地柱1個、PG9防水接頭2個、?50護線圈4個、?15護線圈4個、扎線帶10條、安裝材料（含4個安裝孔螺栓、螺釘）1套、接地銅牌一塊

FTTH共建共享室光纜交接箱|三合一光纜交接箱（中國電信|中國聯通|廣電網絡|移動通信專用,配線容量：96芯,144芯,216芯,288芯,360芯,432芯,576芯,648芯,720芯,864芯,1152芯光纜交接箱）

FTTH共 建共享室光纜交接箱|三合一光纜交接箱（中國電信|中國聯通|廣電網絡|移動通信專用,配線容量：96芯,144芯,216芯,288芯,360 芯,432芯,576芯,648芯,720芯,864芯,1152芯光纜交接箱）FTTH三合一光纜交接箱是用于光纖接入網三網主干光纜與FTTH小區配 線光纜節點處的接口設備,可以實現大容量光纖的熔接,終端存儲以及調度等功能。該產品的應用,減少了三網的重復線路建設,精簡線路,美化環境。中華人民共 和國通信行業標準 通信光纜交接箱 Cross Connecting Cabinet for Communication Optical Cable YD/T 988-1998 1 范圍 本標準規定了通信光纜交接箱。光纜交接箱用于光纖接入網中主干光纜與配線光纜交接處的接口配線設備。可對主,配線光纜進行固定,開剝,保護,終接及冗纖的 盤繞,通過光纖跳線,能迅速方便地調度光纜中光纖序號以及改變傳輸系統的路由。產品具備模塊化設計,最優化的光纜管理系統,實現主干光纜與配線光纜交叉連 接或互連,以及主干光纜之間的直通連接配線功能。且適用于多元化的XPON建設需求,提供多種光分路器增值單元解決方案

◆共建共享光纜交接箱（三網合一光纜交接箱）通信產品制造
