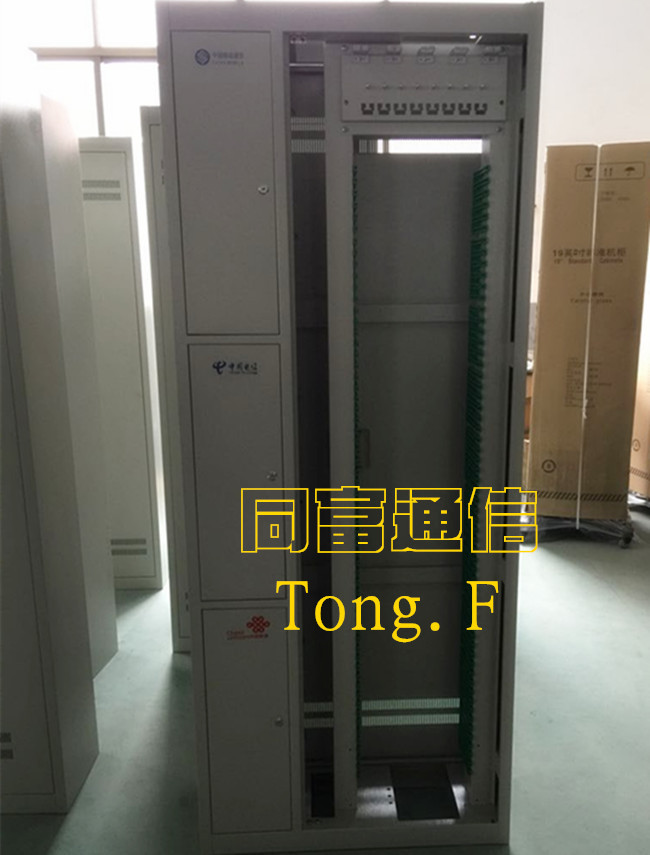

720芯光纖配線架↘720芯ODF光纖配線架↘↘火熱銷售！

720芯光纖配線架↘720芯ODF光纖配線架↘↘火熱銷售！

720芯ODF光纖配線架、720芯光纖配線架【廠家直接發貨，全國物流】1.20mm板材！噴塑美觀，發貨及時---

144芯光纖配線架 144芯ODF光纖配線架288芯光纖配線架 ODF光纖配線架 288芯ODF光纖配線架 288芯光纖配線柜 直插盤288芯光纖配線架 576芯光纖配線架 576芯ODF光纖配線架 576芯光纖配線柜 720芯光纖配線架 720芯光纖配線柜 直插盤720芯光纖配線架

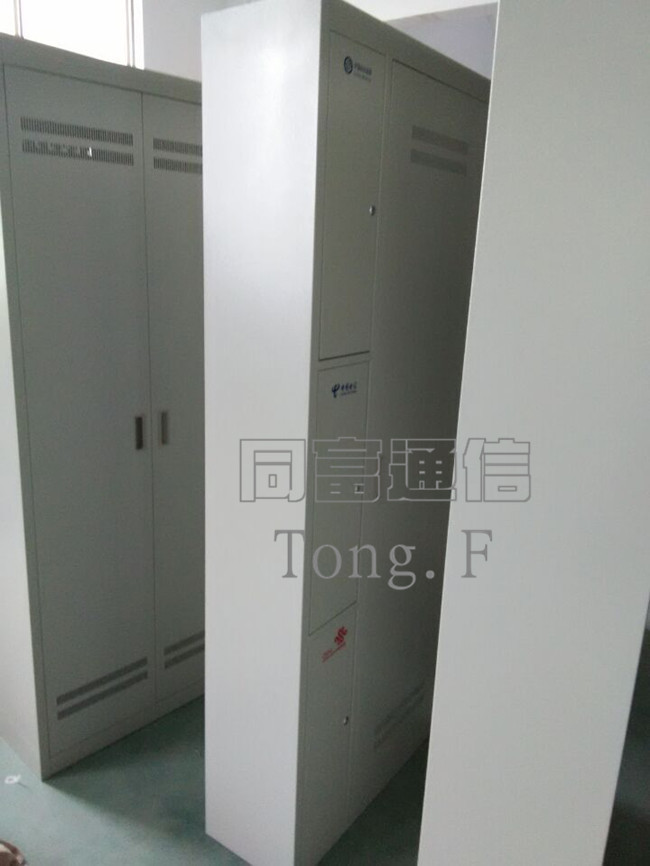

三網合一光纖配線柜
SMC材質144芯三網合一光纜交接箱、SMC材質288芯三網合一光纜交接箱、SMC材質360芯三網合一光纜交接箱、SMC材質432芯三網合一光纜交接箱、SMC材質576芯三網合一光纜交接箱、SMC材質648芯三網合一光纜交接箱、SMC材質720芯三網合一光纜交接箱、SMC材質864芯三網合一光纜交接箱<室外落地式、壁掛式、室內落地式>廠家現貨直銷，歡迎訂購。銷售電話： QQ:8 微信：d 淘寶：cxlianhang0 圖片：
【慈溪同富制造（SMC/不銹鋼光纜交接箱）】

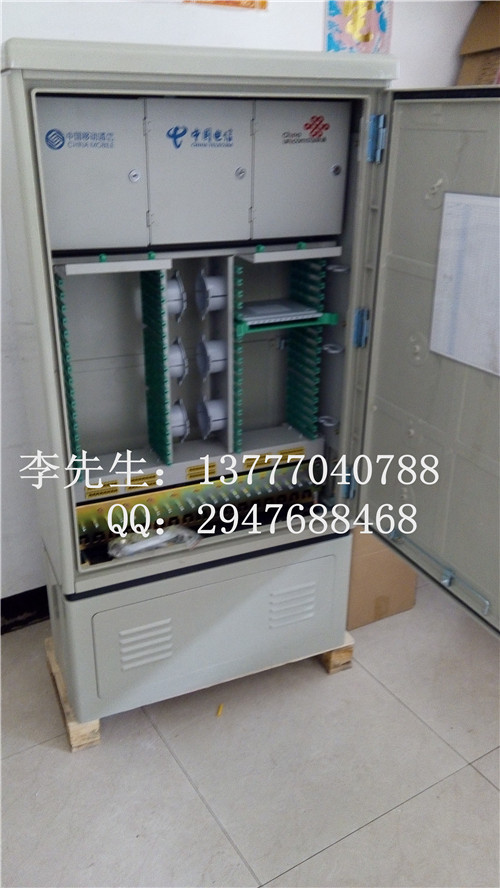

掛壁式96芯光交箱（750*550*310mm（電信、移動、聯通、廣電）
落地式96芯光交箱：1050*550*310mm（電信、移動、聯通、廣電）掛壁式144芯光交箱：750*550*310mm（電信、移動、聯通、廣電）落地式144芯光交箱：1050*550*310mm（電信、移動、聯通、廣電）落地式288芯光交箱：1450*750*320mm（電信、移動、聯通、廣電）落地式360芯光交箱：1450*755*305mm（電信、移動、聯通、廣電）
落地式576芯光交箱：1450*750*540mm（電信、移動、聯通、廣電）落地式720芯光交箱：1450*750*600mm（電信、移動、聯通、廣電）立式1152芯光交箱：1450*1510*600mm（電信、移動、聯通、廣電）
落地式1440芯光交箱：（電信、移動、聯通、廣電）
288芯-432芯三網合一光纜交接箱：1450*753*380mm
576芯-864芯三網合一光纜交接箱：1450*753*580mm
同富專業致力于模壓SMC（不飽和聚脂玻纖增強材料）光纜交接箱、配線箱及其它通訊設備的生產、研究和開發。

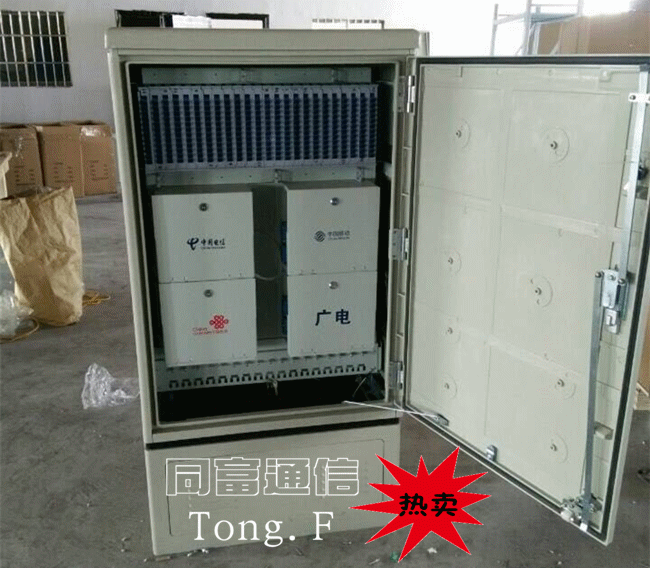

三網合一光纜交接箱是用于光纖接入網(電信網、移動網、聯通網）三網主干光纜與FTTH小區配線光纜節點處的接口設備，可以實現大容量光纖的熔接、終端存儲以及調度等功能。該產品的應用，減少了三網的重復線路建設，精簡線路，美化環境。
箱體采用SMC材料制造，抗腐蝕耐老化，使用壽命超過20年。
殼體門框四周采用凹槽結構，硅橡膠密封 ，密封性能達到GB4208--1993中IP 級要求。
箱體內部夾以隔熱材料，能有效防止箱內凝露的產生。
采用12芯熔配一體化模塊，最大幅度利用有效空間，最大容量為864芯。
卡接式安裝FC、SC適配器。
前后設通道，可方便跳線靈活跳接
12芯熔配一體化模塊可抽出至箱外，全面正面操作。
有可靠的光纜固定、開剝和接地裝置。
各部件位置和按排，確保光纜在任何位置時彎曲半徑大于40MM。
光纜進殼體接口處，突破傳統方式防水接頭處理光纜密封問題
使用條件：
工作溫度：-40℃∽+60℃
相對濕度：≤95% （+40℃時）
大氣壓力：70∽106Kpa
貯運溫度：-40℃∽+60℃
防潮防雨防塵防盜符合 YD/T988-1998標準
主要技術參數：
插入損耗：1.31,1.55um LD 光源。單模≤0.18dB 多模≤0.30dB
回波損耗：1.31,1.55um LD 光源。單模PC≥45dB UPC≥50dB APC≥60dB
絕緣電阻：≥2×104MΩ/500VDC
耐電壓：3KVDC/1min不擊穿，無飛弧
箱體各表面能承受與表面垂直的壓力大于980N，箱門打開后，在最外端應能承受的垂直壓力大于200N
功能要求：
1． 光纜固定與保護功能
應具有光纜接入，固定和保護裝置。該裝置將光纜引入并固定在機架上，保護光纜入纜中纖芯不受損傷。光纜金屬部分與機器絕緣，固定后的光纜金屬護套及加強芯應可靠連接高壓防護接地裝置。
2． 光纜終接功能
應具有光纖終接裝置，該裝置便于光纜纖芯及尾纖接續操作、施工、安裝和維護。能固定和保護接頭部位平直而不位移，避免外力影響，保證盤繞光纜纖芯、尾纖不受損傷。
3．調線功能
通過光纖跳線連接器接頭。能迅速方便地調度光纜中的纖芯序號及改變光傳輸系統的路序。
4．光纜纖芯和尾纖的保護功能
光纜開剝后纖芯有保護裝置并固定后引入光纖終接裝置。
5．容量 ：144、192、288、432、576、864芯

       慈溪市同富通信設備廠，成立于2006年3月23日。位于美麗的中國浙江省東海之濱、杭州灣南岸沿海經濟發達地區的慈溪市觀海衛工業園區，地理位置優越，交通便捷，緊靠滬杭甬高速公路。是一家專業生產銷售通信設備（光纖、光纜）的廠家。公司一貫堅持“質量第一，用戶至上，優質服務，信守合同”的宗旨，公司尊崇“踏實、拼搏、有責任的企業精神，并以誠實守信、同富共贏、重譽創優的經營理念，創造良好的企業環境，以全新的管理模式，完善的技術，周到的服務，卓越的品質為生存根本。我們始終堅持用戶至上，用心服務于客戶，讓各界朋友在同富得到最滿意的服務、您的滿意，是我們不懈的追求、是我們不斷前進的最大動力。我們愿與海內外各界朋友真誠合作，攜手參與市場競爭，開拓國內通信設備市場、加快我國通信事業的快速發展。

同富通信始終以“品質、服務”為指導方針，“團結、務實、開拓、創新”為精神，堅持“質量就是生命，服務就是靈魂”的原則，不斷追求高品質、高效益、高科技的發展領域。公司產品已遍布全國二十多個省、市和自治區，產品主要內銷全國各地，客戶來自于電信、網通、移動、聯通、廣電、電力、鐵路、軍網、石油等各個領域------

慈溪市同富通信設備廠主打產品：光纜交接箱、光纖分纖箱、光纖配線柜/箱、光纖分纖盒、ODF配線架、SMC分纖箱、光分路器箱、MODF光纜配線架、光纜終端盒、樓道分光箱、光分路器、光纖跳線、束狀尾纖、光纖法蘭盤、光纖快速連接器（頭）等系列光纖到戶產品。

二：通信設備箱材質冷軋板SMC ABC 不銹鋼

型號：4芯6芯8芯12芯24芯36芯48芯60芯72芯96芯108芯144芯288芯<

使用區：移動 聯通 鐵通 電信 FTTH FTTB FTTX FTTP<

安裝地方：壁掛式 樓道 室外 室內 入墻式家庭住宅<

同富通信具有專業鈑金車間、注塑車間、光纜車間，歡迎各地人員來地考察.

一、概述

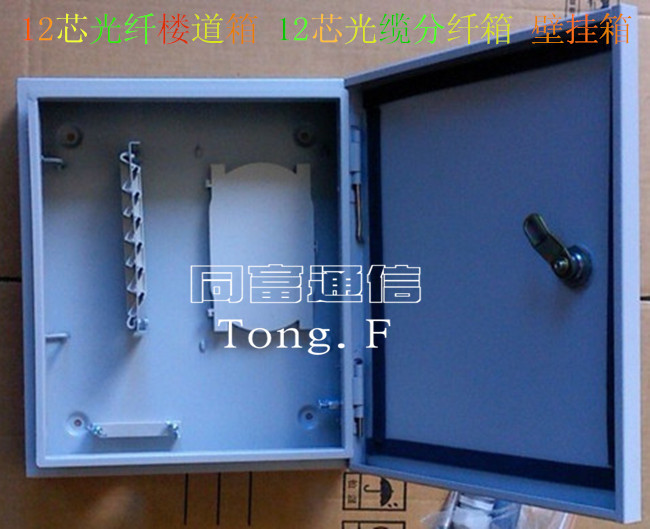

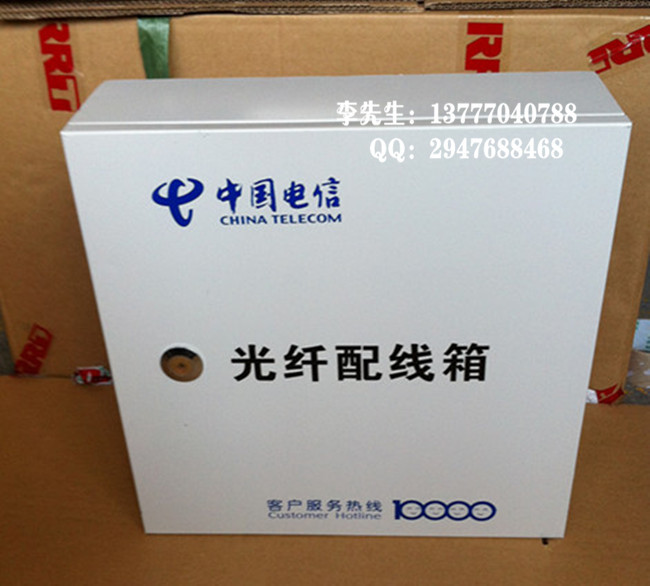

室內壁掛式光纖配線箱（以下簡稱“光纖配線箱” ）主要應用于小區、樓宇或校園等光纖接入網絡、基站覆蓋網絡等室內光纖網絡的配線連接，是光纖進入小區、大樓或校園等部位的首選配線設備。該產品集光纜固定、光纖盤儲和熔接、配線插頭互連等功能于一體，可實現主光纜與小區、大樓或校園等分支光纜的信號互連。

二、特點

◆集光纜固定、光纖盤儲和熔接、配線插頭互連等功能于一體。

◆采用門鎖鎖閉配線箱門，保證配線箱開關箱門的安全。

◆光纜壓緊、加強芯和紡綸纖維固定等附件可以保證光纜和配線箱之間很好連接，提高光纜的抗拉能力。

◆卡裝式適配器安裝板方便適配器安裝板與隔板之間的安裝。

三、主要技術指標

◆環境溫度：-40℃～＋80℃

◆相對濕度：＜85％（30℃時）

◆大氣壓力：70～106KPa

◆工作波長：850μm，1310μm，1550umμm（根據使用光纖而定）

◆連接器插入損耗：≤0.3dB（連接損耗：≤0.5dB）

◆連接器回波損耗：≥45dB（PC），≥50dB（UPC），≥60dB（APC）

◆連接插拔壽命：500次

◆機箱與接地裝置之間絕緣電阻：≥1000MΩ／500V（DC）

◆機箱與接地之間耐壓：3000V（DC）／1min（不擊穿，無飛弧）。

四、規格與容量

◆箱體尺寸：360mm（L）×300mm（W）×58mm（H）

◆配線容量：12芯光纖

五、操作說明

5.1固定主光纜

將主光纜穿入配線箱有熔接盤一邊的光纜過孔，把主光纜開剝大約0.8m長（長度可根據實際需要），用壓板將主光纜輕微固定，將多余紡綸纖維和加強芯剪去，用壓緊柱將光纜中的紡綸纖維、加強芯固定。

注：保證配線箱固定時外部有足夠長的光纜。

5.2剝纖

將尾纖外皮剝開，剪去多余的紡綸纖維；將主光纜的緊套光纖按順（或反）時針盤繞到走線環上，等待主光纜和尾纖中緊套光纖的熔接。

注：熔纖盤旁邊的光纖/光纜可用綁扎線等輕扎。

5.3光纖熔接及盤繞

將光纖熔接熱縮管穿到主光纜的緊套光纖上，將主光纜緊套光纖和尾纖中緊套光纖分別用剝纖鉗剝出光纖，清潔光纖后并用光纖切割刀將光纖端面切平，將兩根已經剝好的光纖分別放到熔接機的兩邊進行熔接，待光纖熔接好后，將光纖熔接熱縮管套到光纖熔接區，并將熔接區放到熔接機的加熱區熱縮熔接套管，待熔接套管與兩端的緊套光纖連接好，將熔接好的熔接點放到熔接盤中熔接點固定卡子上，多余光纖盤繞到熔接盒體內，尾纖和主纜緊套光纖自然順出熔接盒。

其它光纖的熔接同上。

5.4光纖固定

在熔接盒出口處上端將12根跳線輕扎固定，熔接盒兩邊光纖用尼龍扎帶輕扎在一起。

5.5配線插頭連接

將配線光纜組件從不帶熔接盤的配線箱副箱一邊引入孔穿過，將配線光纜固定在配線光纜固定座處，將配線光纜組件上的插頭與隔板上相應適配器接口連接，使相應光路連通。其它插頭的連接方法同上。

5.6墻壁打孔

光纖配線箱全部連接好后，選擇好配線箱的壁掛位置，按配線箱壁掛位置在墻面上打孔，并插入提供的膨脹螺栓（取下平墊片、彈簧墊片和螺母）；

5.7掛箱固定

將配線箱掛到膨脹螺栓上，在螺栓上放上平墊片、彈簧墊片，然后擰緊膨脹螺栓上的螺母，將配線箱固定在墻壁上。

六、裝箱清單

序號

名稱

數量

備注

1

產品使用說明書

1份

已裝入配線箱

2

配線箱體

1個

3

走線環

6個

已裝入箱體

4

12芯熔纖盒

1個

已裝入箱體

5

適配器座板

2個

已裝入箱體

6

隔板

1塊

已裝入箱體

7

加強芯固定座

2個

已裝入箱體

8

配線箱門鎖

1個

已裝入箱體

9

熔接熱縮管

12個

已裝入配線箱

10

絕緣膠帶

1卷

已裝入配線箱

11

尼龍扎帶（1.8X100）

12個

已裝入配線箱

12

M6膨脹螺栓

4個

已裝入配線箱

13

門鎖鑰匙

2把

已裝入配線箱

14

線序標記紙

1張

序號01-12共兩份，已裝入配線箱

15

FC適配器

12個

已裝在適配器座板上

16

Φ2單模FC尾纖

12個

線長1m，已裝入箱體

a.為方便熔接可將箱體取下操作，亦可單獨將熔接盤取下操作；

b.將分路器模塊旋轉框向上取出箱體，并取下光纜穿線滑塊，妥善放置；

c.開剝光纜，長度約1.5m，在光纜開剝處纏繞幾圈絕緣膠布，再用喉箍進行緊固；

d.熔接配線光纜，按圖4盤繞，操作完成后，將模塊旋轉框插入鉸鏈旋轉軸；

e.熔接后的SC尾纖連接器插入分路器輸入端口，如暫不開通將其停放在“停泊區”；

f.進行光纜加強芯接地，將接地線從光纜入口引出接地；

g.固定好光纜穿線滑塊，將箱體重新安裝于墻體背板上。

一產品簡介:
ZY-12，16，24，32，36芯48芯分纖箱，適用遇FTTH網絡電信網絡數據通信網絡局域網等，產品由優質工程塑料注塑成型，最大能容納安裝36芯皮線光纜，具有防紫外線沖擊防水等功能，有2根光纜人口和2根光纜出口，可壁掛和抱桿安裝。
箍式條件下使用.
二特點及結構說明:
1:箱體采用PC/ABS合徑材料制作,使用壽命達到20年以上.
2:雙層結構的設計,上層為光分器配線層,下層為光纖熔接層.
3:光分器模塊采用抽屜式模塊化設計,具有很強的互換性和通用性.
三:主要技術參數(符合YD/T988-2007通信光纜交接箱要求)
1:工作環境溫度:-40°C~+60°C
2:環境濕度:：≤95%（+40°C）
3:大氣壓力：70Kpa~106Kpa
4:光纜進入數量:1X2根(下進纜)
5:皮纖進入數量:1X2根(下進纖)
6:箱門開啟角度:180°
7:適配器可選SC\FC\LC
8:接地耐電壓水平不小于3000V（DC）/1min不擊穿，無飛弧。
9:絕緣電阻:≥2X1000MΩ/500V
