Y43H-64

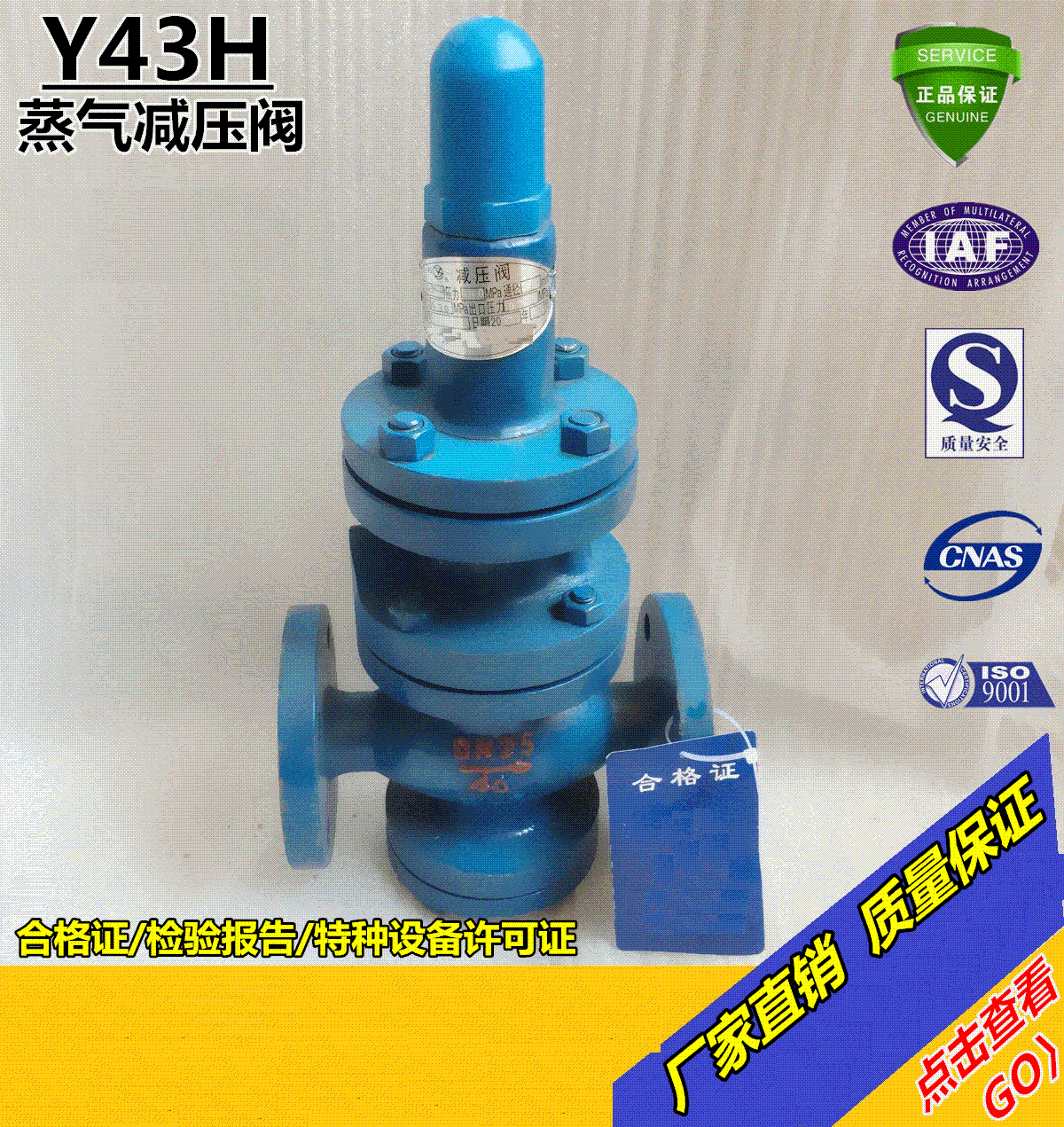

Y43H-64C,Y43H-100C,Y43H-160C先導活塞式蒸汽減壓閥

《1》減壓閥概述：

減壓閥是通過調節，將進口壓力減至某一需要的出口壓力，并依靠介質本身的能量，使出口壓力自動保持穩定的閥門。從流體力學的觀點看，減壓閥是一個局部阻力可以變化的節流元件，即通過改變節流面積，使流速及流體的動能改變，造成不同的壓力損失，從而達到減壓的目的。然后依靠控制與調節系統的調節，使閥后壓力的波動與彈簧力相平衡，使閥后壓力在一定的誤差范圍內保持恒定。

《2》減壓閥分類選型：

主要種類

1、減壓穩壓閥

主要特點：1、DN65口徑以上活塞式。替了膜片提高壽命3倍以上；2、DN50口徑以下，用尼龍強化橡膠的平膜片代替了原來的膜片，也提高壽命3倍以上。適用介質：水、空氣。介質溫度：0~90°C。

2、波紋管減壓閥

本閥用于溫度在180C以下的蒸汽、空氣及其它無腐蝕性氣體的管路上，經過調節，使通過閥內的介質壓力減至某一需要的出口壓力，并使介質的出口壓力保持相對穩定，但進口壓力與出口壓力之差必須大于或等于0.5bar。

3、支管減壓閥

一、用途本廠生產的水用減壓閥主要用于各種建筑給水系統、消防系統、中央空調系統、采暖系統等。它用于支管減壓，可使供水壓力分配更加均衡，避免部分供水超壓，優化高層建筑給水分區。它可代替分區調頻變速水泵，在消防給水系統上可代替分區水泵，用于家用給水系統，可保護所有的水龍頭和其它水器具。

二、特點采用直接作用隔膜式結構，內部結構非常簡單，無卡阻，性能可靠，經久耐用。耐臟防水垢，不需過濾器，不需旁通管，配管極其簡單，能節省大量空間和配管成本。出口壓力精密可調，在一般場合下，可以認為出口壓力不受進口壓力的影響（出口壓力的變化量是△P1的8%）。極佳的水力特性，壓力損失小，減壓比可達成10：1以上。可滿足多種減壓要求，特別適用于支管減壓系統。

三、工作原理出口壓力作用在隔膜底面和閥瓣底面，當它超過彈簧設定值時，壓縮彈簧，使閥瓣關閉。只要下游無水流動，出口壓力將基本保持在設定值（其變化量僅為入口壓力變化量的8%）；當下游用水時，出口壓力下降，彈簧推開隔膜，打開減壓閥。水流連續流通一陣后，減壓閥的開啟產生自阻尼效應，使啟閉動作趨于平穩。四、可能的故障原因1.霜凍損壞，在寒冷地區應注意保溫。2.水流方向裝錯，減壓閥變成止回閥，出口壓力為0。3.彈簧擰得太緊，無法關閉，減壓閥將直通P2=P1。4.旁通管漏水，使P2偏離設定值，鑒于本減壓閥優越的可靠性和耐久性，建議不安裝亮度通管為宜。

4、蒸氣減壓閥

蒸汽減壓閥適用于蒸汽管路上。通過減壓閥的調節，可使進口壓力降至某一需要的出口壓力，當進口壓力或流量變動時，減壓閥依靠介質本身的能量可自動保持出口壓力在小范圍內波動。

5、比例式減壓閥

比例式減壓閥，外形美觀，質量可靠，比例準確，工作平穩，既減動壓也減靜壓。該閥利用閥體內部活塞兩端不同載面積產生的壓力差，改變閥后的壓力，達到減壓目的。

6、Yk43X/F/Y型先導活塞式氣體減壓閥

本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。本產品主要用于氣體管路，如空氣、氮氣、氧氣、氫氣、液化氣、天然氣等氣體。

7、減壓穩壓閥

YB410、YB416、YB425型減壓穩壓閥，是一種活塞型的壓力調節閥。口徑小于DN50的建議選用Y110和Y116（螺紋連接）的隔膜型減壓閥；口徑大于等于DN50的建議選用Y410和Y416（法蘭連接）的活塞型減壓閥。該類閥門屬于可調節型減壓閥，閥口的壓力可在投入使用前根據需要調節，投入使用后閥后壓力始終減至并穩定在設定植，不因閥前壓力、流量的波動而改變。閥門選材優質（隔膜為尼龍強化橡膠膜片），性能可靠，使用壽命長。

8、活塞式可調減壓穩壓閥

活塞式可調式減壓穩壓閥是安裝于高層建筑給排水系統管道上，利用利用體特性，使比重較大、直徑較大的懸浮顆粒不會進入控制系統，確保系統循環暢通無阻，使閥門能安全可靠地運行。系統動作平穩、強度高、使用壽命長。活塞式使用于大于450口徑的閥門。

9、隔膜式可調減壓穩壓閥

隔膜可調式減壓穩壓閥是安裝于高層建筑給排水系統管道上，利用流體特性，使比重較大、直徑較大的懸浮顆粒不會進入控制系統，確保系統循環通暢無阻，使閥門能安全可靠地運行。系統動作敏捷、使用壽命長。

10、200X減壓閥

200X減壓閥，是一種利用介質自身能量來調節與控制管路壓力的智能型閥門。200X減壓閥用于生活給水、消防給水及其他工業給水系統，通過調節閥減壓導閥，即可調節主閥的出口壓力。出口壓力不因進口壓力、進口流量的變化而變化，安全可靠地將出口壓力維持在設定上，并可根據需要調節設定值達到減壓的目的。該閥減壓精確，性能穩定、安全可靠、安裝調節方便，使用壽命長。

11、200P型減壓閥

200P型減壓閥為一直接作用式可調減壓閥，采用隔膜型水力操作方式，可水平或垂直安裝于給水、消防系統或其他清水系統中。在一定流水范圍內可控制該閥門出口壓力為一相對固定值。200P型為內螺紋連接減壓閥，具有體型小巧，易于安裝等特點，具附有內置式濾網，可方便整體安裝作業，避免雜物堵塞，使其更加安全可靠。

12、杠桿式減壓閥

該閥主要配套在減溫裝置上，起到調節壓力的作用。減壓比一般用0.6較合適，選用DKJ-310電動執行裝置，DN500閥選用DKJ-510電動執行裝置較合適。

《3》減壓閥安裝注意事項：

安裝要求1.減壓閥的安裝應在供水管網試壓、沖洗合格后進行。

檢查數量：全數檢查。

檢查方法：檢查管道試壓及沖洗記錄。

2.減壓閥安裝前應檢查：其規格型號應與設計相符；閥外控制管路及導向閥各連接件不應有松動；外觀應無機械損傷，并應清除閥內異物。

檢查數量：全數檢查。

檢查方法：對照圖紙，觀察檢查和手扳檢查

3.減壓閥水流方向應與供水管網水流一致。

檢查數量：全數檢查。

檢查方法：觀察檢查。

4.應在進水側安裝過濾器，并宜在其前后安裝控制閥。

檢查數量：全數檢查。

檢查方法：觀察檢查。

5.可調式減壓閥宜水平安裝，閥蓋應向上。

檢查數量：全數檢查。

檢查方法：觀察檢查。

6.比例式減壓閥宜垂直安裝；當水平安裝時，單呼吸孔減壓閥其孔口應向下，雙呼吸孔減壓閥其孔口應呈水平位置。

檢查數量：全數檢查。

檢查方法：觀察檢查。

7.安裝自身不帶壓力表的減壓閥時，應在其前后相鄰部位安裝壓力表。

檢查數量：全數檢查。

檢查方法：觀察檢查。

《4》減壓閥其他注意事項

1.為了操作和維護方便，該閥一般直立安裝在水平管道上。

2.減壓閥安裝必須嚴格按照閥體上的箭頭方向保持與流體流動方向一致。如果水質不清潔，含有一些雜質，必須在減壓閥的上游進水口安裝過濾器。

3.為了防止閥后壓力超壓，應在離閥出口不少于4M處安裝一個減壓閥。

4.減壓閥在管道中起到一定的止回作用，為了防止水錘的危害，也可安裝小的膨脹水箱，防止損壞管道和閥門，過濾器必須安裝在減壓閥的進水管前，而膨脹水箱必須安裝在減壓閥出水管后！

5.如果需要將減壓閥安裝在熱水系統時，您必須在減壓閥和膨脹水箱之間安裝止回閥。這樣既可以讓膨脹水箱吸收由于熱膨脹而增加的水的體積，又可以防止熱水回流或壓力波動對減壓閥的影響，確保減壓閥長期正常工作。
