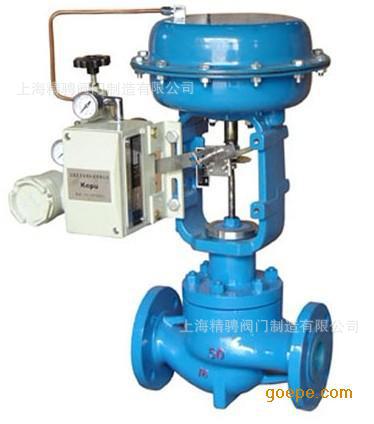

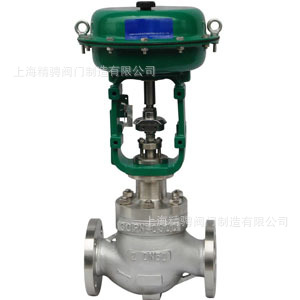

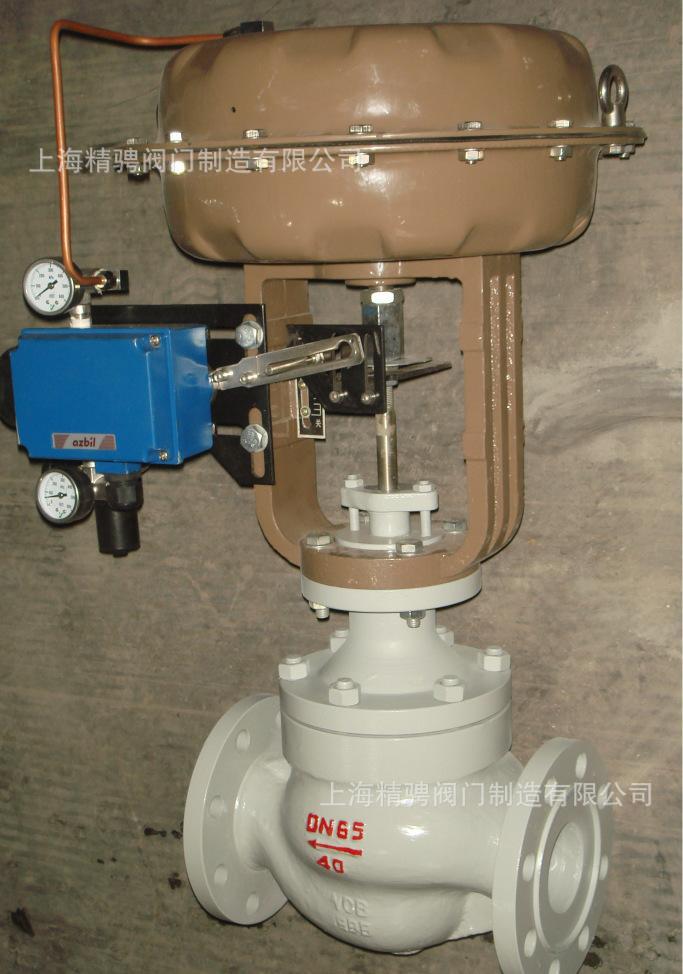

氣動薄膜套筒調節閥采用套筒導向，壓力平衡型雙密封面、單密封面結構，是一種力平衡的調節閥，閥體結構緊湊，流體通道呈S流線型，優點為壓降損失小，流通量大，可調范圍廣，流量特性精度高。調節閥配用多彈簧式薄膜執行機構，具有結構小輸出力大，更適用于要求動態穩定性好，噪音低，空化/閃蒸等，高低溫，高壓差流體控制條件下使用。
閥 體
型 式：?jiǎn)巫㈦p座、套筒
公稱通徑：DN20-DN200
公稱壓力：ANSI150、300、600LB
JIS10、16、20、30、40K
PN1.6、2.5、4.0、6.4MPa
連接方式：法蘭：FF、RF、RJ和LG
法蘭標準: ANSI B16.5，JIS B2201
JB/T79.1 PN1.6MPa,JB/T79.2
螺紋：DIN、NPT、RC、BSP、G等
焊接：GB12224-89
密封面形式：PN16凸面、PN40、PN63、PN100為凹面
材 質：WCB、304、316、316L
上 閥 蓋：標準型（-20℃～+200℃）
低溫型（-60℃～-196℃）
散熱型（-40℃～450℃）
波紋管密封型
壓蓋形式：壓板式
填 料：V型氟四氟乙稀、柔性石墨
閥內組件
閥芯形式：壓力平衡型式
閥芯閥座：雙座柱塞型閥芯，金屬密封、等百分比特性、線性特性(LC)
流量特性：等百分比、線性、快開
執行機構
形 式：多彈簧式薄膜執行器
作用形式：正作用、反作用
膜片材質：丁晴橡膠夾增強滌綸織物
彈簧范圍：20～100KPa、40～200KPa、80～240KPa,
供氣壓力：0.14，0.16，0.28，0.40MPa
作用形式
氣關式FO（配正作用執行機構）當氣源故障時，執行機構彈簧將閥打開
氣開式FC（配反作用執行機構）當氣源故障時，執行機構彈簧將閥關閉
附件（根據要求配置）
電氣定位器、空氣過濾減壓閥、手輪機構、限位開關、電磁閥、保位閥及其它
性能
額定KV值：參照表
流量特性：線性、等百分比、快開
可調范圍：50：1
泄露等級：金屬密封：小于0.01（ANSI B16.104-1976IV級）
軟密封：小于0.00001%
回 差：小于全行程1%（帶定位器）
小于全行程3%-5%(不帶定位器)
基本誤差：小于全行程±1%(帶定位器)
小于全行程±5%(不帶定位器)
氣動薄膜套筒調節閥尺寸圖
|
DN |
L |
A |
H1 |
H2 |
H3 |
H4 |
H5 |
C |
H6 |
重量KG |
|
PN16 |
PN16/40 |
PN16/40 |
PN16/40 |
PN16/40 |
PN16/40 |
|||||
|
20 |
150 |
282 |
126 |
271 |
286 |
286 |
43 |
220 |
180 |
21 |
|
25 |
160 |
282 |
126 |
271 |
286 |
286 |
48 |
220 |
180 |
22 |
|
32 |
180 |
308 |
134 |
297 |
302 |
302 |
57 |
220 |
180 |
24 |
|
40 |
200 |
308 |
157 |
297 |
325 |
325 |
66 |
220 |
180 |
32 |
|
50 |
230 |
308 |
167 |
297 |
335 |
335 |
80 |
220 |
180 |
38 |
|
65 |
290 |
395 |
199 |
375 |
437 |
437 |
92 |
265 |
240 |
62 |
|
80 |
310 |
395 |
214 |
375 |
452 |
452 |
100 |
265 |
240 |
67 |
|
100 |
350 |
395 |
229 |
375 |
467 |
467 |
120 |
265 |
240 |
83 |
|
125 |
400 |
498 |
263 |
455 |
524 |
654 |
134 |
315 |
304 |
132 |
|
150 |
480 |
498 |
293 |
455 |
554 |
684 |
156 |
315 |
304 |
160 |
|
200 |
600 |
498 |
358 |
455 |
619 |
749 |
199 |
315 |
304 |
245 |
氣動薄膜執行器工作原理
執行機構有正、反二種作用形式，當信號壓力增加，推桿伸出膜室的叫正作用，與閥配合構成氣關式；當信號壓力增加，推桿退入膜室的叫反作用，與閥配合構成氣開式。其原理：當信號壓力輸入膜室后，在膜片上產生推力，壓縮彈簧，促使彈簧移動，帶動閥桿，改變閥芯與閥座之間的流通面積直到彈簧的反作用力與信號壓力作用在膜片上的推力相平衡，從而達到自動調節工藝參數之目的。
氣動薄膜執行器主要零部件材質
|
零 件 名 稱 |
材 料 |
|
閥 體、閥 蓋 |
ZG230~450、WCB、304、316、304L、316L |
|
閥 芯、閥 座 |
304、316、304L、316L |
|
波紋膜片 |
丁腈橡膠夾增強滌綸織物 |
|
填 料 |
聚四氟乙烯、柔性石墨 |
|
彈 簧 |
60Si2Mn |
|
膜 蓋 |
A3 |
|
閥 桿、推 桿 |
304、316、304L、316L |
|
墊 片 |
聚四氟乙烯、石墨墊片、金屬纏繞墊片 |
氣動薄膜執行器參數
|
彈簧范圍 |
氣源壓力 |
執行機構尺寸 |
282 |
310 |
395 |
500 |
|
|
KPa |
KPa |
膜片有效面積 Ae(cm2) |
280 |
400 |
600 |
1000 |
|
|
20~100 |
140 |
輸出力（N） |
正作用 |
960 |
1372 |
2058 |
3430 |
|
反作用 |
412 |
588 |
882 |
1470 |
|||
|
40~200 |
250 |
正作用 |
1235 |
1764 |
2646 |
4410 |
|
|
反作用 |
960 |
1372 |
2058 |
3430 |
|||
|
80~240 |
400 |
正作用 |
4253 |
6076 |
9114 |
15190 |
|
|
反作用 |
2058 |
2940 |
4410 |
7350 |
|||
|
執行機構尺寸 |
282 |
310 |
395 |
500 |
|
膜片有效面積 Ae(cm2) |
280 |
400 |
600 |
1000 |
|
型號 |
PM280K B |
PM400K B |
PM600K B |
PM1000K B |
|
行程 |
16 |
25 |
40 |
60 |
上海精騁閥門制造有限公司船用閥門www.sh-jcfm.com
|
型號 |
A |
H |
H1 |
D1 |
D2 |
M |
n-d |
重量 Kg |
|
|
PM280 |
正作用 |
282 |
260 |
128 |
60 |
45 |
M10X40 |
4-Φ8 |
8.5 |
|
反作用 |
282 |
260 |
110 |
60 |
45 |
M10X40 |
4-Φ8 |
||
|
PM400 |
正作用 |
310 |
282 |
138 |
76 |
54 |
M12X1.5X40 |
4-Φ10 |
14 |
|
反作用 |
310 |
282 |
110 |
76 |
54 |
M12X1.5X40 |
4-Φ10 |
||
|
PM600 |
正作用 |
395 |
362 |
153 |
76 |
54 |
M12X1.5X40 |
4-Φ10 |
30 |
|
反作用 |
395 |
362 |
110 |
76 |
54 |
M12X1.5X40 |
4-Φ10 |
||
|
PM1000 |
正作用 |
500 |
436 |
173 |
118 |
95 |
M16X1.5X45 |
4-Φ13 |
45 |
|
反作用 |
500 |
436 |
110 |
118 |
95 |
M16X1.5X45 |
4-Φ13 |
||
船用閥門www.sh-marinevalve.com
