一、概述
天康儀表專業生產渦輪流量計，提供專業流量計選型及售后技術支持與現場指導。我公司渦輪流量計類主要產品包含智能渦輪流量計、衛生型渦輪流量計、基本型液體渦輪流量計、氣體渦輪流量計、螺紋連接式液體渦輪流量計、卡箍式液體渦輪流量計以及用于配套顯示瞬時流量、累積流量及控制流量的智能流量積算儀等。歡迎您來電洽談！4000517908。
tk-HL-LWGY型渦輪流量計是一種精密流量測量儀表，與相應的流量積算儀表配套可用于測量液體的流量和總量。是本公司采用國外先進技術生產制造的，是最理想計量液體的流量計之一。它具有結構簡單，計量精度高，使用壽命長，操作簡單，容易檢修等特點。該產品廣泛用于冶金、化工、石油、城建、環保、食品等領域，高精度測量水、自來水、柴油、汽油和輕質成品油等液體的流量。配備有衛生接頭的渦輪流量計可以應用于制藥行業。結構為防爆設計，可以顯示流量總量，瞬時流量和流量滿度百分比。電池采用長效鋰電池，單功能積算表電池使用壽命可達5年以上，多功能顯示表電池使用壽命也可達到12個月以上。一體化表頭可以顯示的流量單位眾多，有立方米，加侖，升，標準立方米，標準升等，可以設定固定壓力、溫度參數對氣體進行補償，對壓力和溫度參數變化不大的場合，可使用該儀表進行固定補償積算。
二、工作原理
傳感器內的渦輪在流體作用下產生旋轉使信號檢測器的磁場產生變化，因此在信號檢測器的線圈中，感應出交變電壓，在經過放大器放大、濾波、整形輸出方波信號。此信號電壓的頻率與葉輪的轉速成正比，即與流體的流量（流速）成正比。
三、設計特點
tk- HLW型渦輪流量計采用全硬質合金（碳化鎢）屏蔽式懸臂梁結構軸承，集轉動軸承與壓力軸承于一體，大大提高了軸承壽命，并可在少量泥沙與污物的介質中工作。傳感器采用不銹鋼結構，(葉輪采用2Cr13或者雙相鋼輪)防腐蝕性能好，采用紅寶石軸承并配硬質合金(LT6)軸套保證了渦輪傳感器的使用壽命和長期的穩定性，釤鈷永磁合金作為信號檢測器，輸出信號強，磁穩定性好，可在0-120℃介質正常工作。流量計本身具有自整流的結構，小型輕巧，結構簡單，可在短時間內將其組合拆開，安裝使用相當方便。
四、技術性能
對于粘度較高的液壓油，機油，小口徑規格可以采用實流標定。
|
儀表口徑（mm）
|
正常流量范圍（m3/h）
|
擴展流量范圍（m3/h）
|
常規耐受壓力（MPa）
|
特制耐壓等級（MPa）（法蘭連接方式）
|
|
DN 4
|
0.04～0.25
|
0.04～0.4
|
6.3
|
12、16、25
|
|
DN 6
|
0.1～0.6
|
0.06～0.6
|
6.3
|
12、16、25
|
|
DN 10
|
0.2～1.2
|
0.15～1.5
|
6.3
|
12、16、25
|
|
DN 15
|
0.6～6
|
0.4～8
|
6.3、2.5（法蘭）
|
4.0、6.3、12、16、25
|
|
DN 20
|
0.8～8
|
0.45～9
|
6.3、2.5（法蘭）
|
4.0、6.3、12、16、25
|
|
DN 25
|
1～10
|
0.5～10
|
6.3、2.5（法蘭）
|
4.0、6.3、12、16、25
|
|
DN 32
|
1.5～15
|
0.8～15
|
6.3、2.5（法蘭）
|
4.0、6.3、12、16、25
|
|
DN 40
|
2～20
|
1～20
|
6.3、2.5（法蘭）
|
4.0、6.3、12、16、25
|
|
DN 50
|
4～40
|
2～40
|
2.5
|
4.0、6.3、12、16、25
|
|
DN 65
|
7～70
|
4～70
|
2.5
|
4.0、6.3、12、16、25
|
|
DN 80
|
10～100
|
5～100
|
2.5
|
4.0、6.3、12、16、25
|
|
DN 100
|
20～200
|
10～200
|
2.5
|
4.0、6.3、12、16、25
|
|
DN 125
|
25～250
|
13～250
|
1.6
|
2.5、4.0
|
|
DN 150
|
30～300
|
15～300
|
1.6
|
2.5、4.0
|
|
DN 200
|
80～800
|
40～800
|
1.6
|
2.5、4.0
|
五、型號和規格代號表
|
型號
|
規格代號
|
說明
|
|
HL-LWGY
|
渦輪流量儀表
|
|
|
G
|
傳感器
|
|
|
Q
|
氣體
|
|
|
Y
|
液體
|
|
公稱通徑
|
-2
|
2mm(管螺紋G3/8″)
|
|
-4
|
4mm(管螺紋G1/2″)
|
|
-6
|
6mm(管螺紋G1/2″)
|
|
-10
|
10mm(管螺紋G1/2″)
|
|
-15
|
15mm(法蘭型或者管螺紋連接G1″)
|
|
-25
-32
|
25mm(法蘭型或者管螺紋連接G11/4″)
32mm（法蘭型或者管螺紋連接）
|
|
-40
|
40mm(法蘭型或者管螺紋連接)
|
|
-50
-65
|
50mm(法蘭型)
65mm（法蘭型）
|
|
-80
|
80mm(法蘭型)
|
|
-100
-125
|
100mm(法蘭型)
125mm(法蘭型)
|
|
-150
|
150mm(法蘭型)
|
|
-200
|
200mm(法蘭型或者插入式)
|
|
-250
|
250mm(法蘭型或者插入式)
|
|
-300
|
300mm(法蘭型或者插入式)
|
|
精度等級
|
A
|
精度1％
|
|
B
|
精度0.5％
|
|
C
|
精度0.2％
|
|
信號輸出
|
M
|
一體化液晶顯示并帶4~20mA電流輸出
|
|
J
|
配套流量積算儀分體顯示
|
|
S
|
配套流量積算儀分體顯示并輸出4~20mA
|
|
I
|
4~20mA電流輸出
|
|
T
|
一體化液晶顯示（鋰電池供電）
|
|
P
|
脈沖輸出
|
|
公稱壓力
|
C1
|
PN1.6MPa
|
|
C2
|
PN2.5MPa
|
|
C3
|
PN4.0MPa
|
|
C4
|
PN6.3MPa
|
|
C5
|
PN16MPa
|
|
C6
|
PN25MPa
|
|
C7
|
PN40MPa
|
|
防爆要求
|
/NE
|
不防爆
|
|
/EX
|
防爆等級dⅡBT4
|
|
溫度要求
|
/NE
|
常溫
|
|
/HE
|
120℃≥高溫≥150℃
|
|
其它要求
|
/□
|
在訂貨時注明
|
六、儀表類型

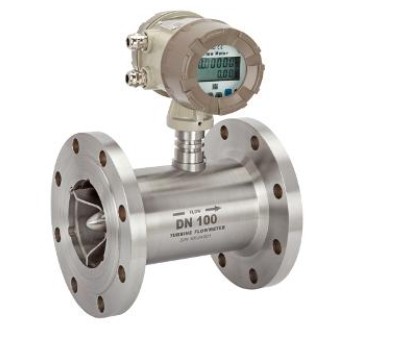

A 現場顯示型
本智能流量計是采用先進單片微機技術設計的新型流量計顯示儀表，與脈沖信號輸出的流量傳感器（如渦輪、旋渦）配套?？娠@示瞬時流量和累計總量。累計流量：八位數字，小數點后面3位有效數字。瞬時流量：六位數字，可顯示出每升的變化。顯示精度：±1個顯示單位。信號輸出：脈沖輸出：1~3000Hz外供+12~+24VDC電源 電流輸出：4~20mA外供+24VDC電源（兩線制）內置2節3V鋰電池并聯供電。當電壓低于2.7V時出現欠壓指示，隔爆型。小信號切除功能。
B 脈沖輸出型
工作電壓：+12VDC或+24VDC兩種（客戶定貨前必須選定一種供電電源）。信號傳輸距離：小于250米。輸出信號：方波信號幅值：+12VDC供電幅值大約為10V+24VDC供電幅值大約為20V安裝：放大器和渦輪流量傳感器連接為M16×1.5螺紋，渦輪流量傳感器安裝完后，把放大器擰到渦輪流量傳感器上，用手擰到感覺放大器到底后再把鎖緊螺母帶緊。接線：脈沖輸出型放大器對外引線為三根，紅線、白線和屏蔽。紅線接正電源，白線為脈沖輸出和其它顯示儀或設備連接，屏蔽接地。
C 4～20mA輸出型
工作電壓：外供電+24VDC（兩線制）輸出信號：4~20mA或1-5V、4mA對應渦輪流量傳感器零流量，20mA對用渦輪流量傳感器最大流量，流量范圍見渦輪流量傳感器銘牌。信號傳輸距離：小于250米。安裝：渦輪流量傳感器安裝完后，把放大器擰到渦輪流量傳感器接頭處（m16×1.5螺紋），用手擰到感覺放大器已經到底后把鎖緊螺母帶緊。接線：4~20mA輸出型放大器對外引線為紅線和白線。紅線為電源線，白線為信號線。

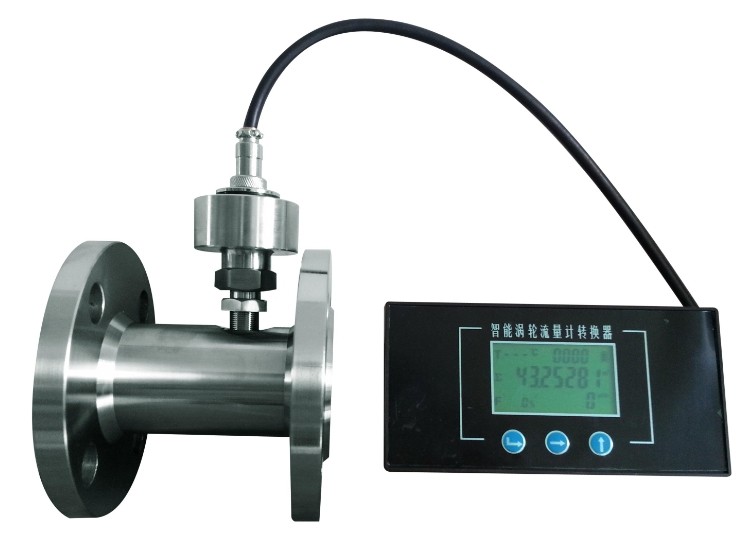

D 分體遠傳顯示型
工作電壓：外電源供電220VAC信號傳輸距離：小于250米顯示儀瞬時四位：累計總量九位顯示顯示儀尺寸：橫式：160mm×80mm豎式：80mm×160mm顯示儀帶4~20mA輸出并能與計算機連接. 繼電器輸出可實現上下限報警、批量控制、定量控制等。
七、華立渦輪流量計的應用案例
哈工大211工程里面的熱力學試驗流體部分試驗，脈沖型渦輪配合液晶流量積算儀；
洋河酒廠及安徽古井貢酒的流量自動化控制工程，現場顯示型渦輪流量計及定量控制儀；
農夫山泉衛生型計量指定產品，衛生型渦輪流量計及定量控制儀；
江蘇天士力帝益藥業有限公司分體型渦輪流量計，鋰電池24V雙供電，航空插頭.......
|
