外墻變形縫做法

外墻變形縫做法

墻變形縫做法參考

外墻變形縫分為金屬蓋板型，金屬卡鎖型。橡膠嵌平行三種

金屬蓋板型做法參照04cj-1-3變形縫圖集第18頁第一個IM型

金屬卡鎖型做法參照04cj-11-變形縫圖集第15頁第三個IL2型

橡膠嵌平行做法參照04cj-1-1-變形縫圖集第20頁第1個ER1型

目前在國內變形縫圖集沒有國家標準。通常采用的是地方標準。如04cj-1-2  04cj-1-2 04cj-1-3 2003瀘J/T-302圖集 DBJT24-31-2006(建筑變形縫構造圖集）蘇J209-2004(墻身，樓地面變形縫）等圖集。04cj-1-3是所以變形縫圖集的最終最全面的標準。所以在采購是盡力參照04cj-1-3圖集。

優點：

金屬蓋板型：伸縮位移量可達到變形縫寬度值的50％。耐久性好，可做各種噴涂處理，安裝牢固，穩定性好。

金屬卡鎖型：金屬蓋板與鋁合金框架咬合安裝便捷。工序較為靈活

橡膠嵌平行：內嵌，平頂的各個部位，縫隙寬度可以達到25-300mm。伸縮量大。

 南京美碩變形縫廠是一家專門制造和生產變形縫，防滑條，防塵地毯的廠家。該公司已通過 ISO9001：2000國際質量體系認證，并獲重合同守信用企業。是一家現代型環保型的建材企業。美碩變形縫廠生產的變形縫裝置不僅銷在國內。還銷售到美國。澳大利亞。日本，巴基斯坦。巴西。歐洲地區等多個海外國家。下面我們主要介紹美碩生產的外墻變形縫。

  變形縫：分為邊伸縮縫 沉降縫縫 防震縫。

外墻變形縫其實只是變形縫不同分類的一種。是按照變形縫的安裝位置分類而來的。按照變形縫的安裝位置變形縫一半分為地面變形縫。墻面變形縫。屋面變形縫。墻面變形縫又可以分為內墻變形縫和外墻變形縫兩種。

外墻變形縫有可以縫為墻面金屬卡鎖型變形縫，墻面金屬蓋板型、墻面橡膠嵌平行等三種。

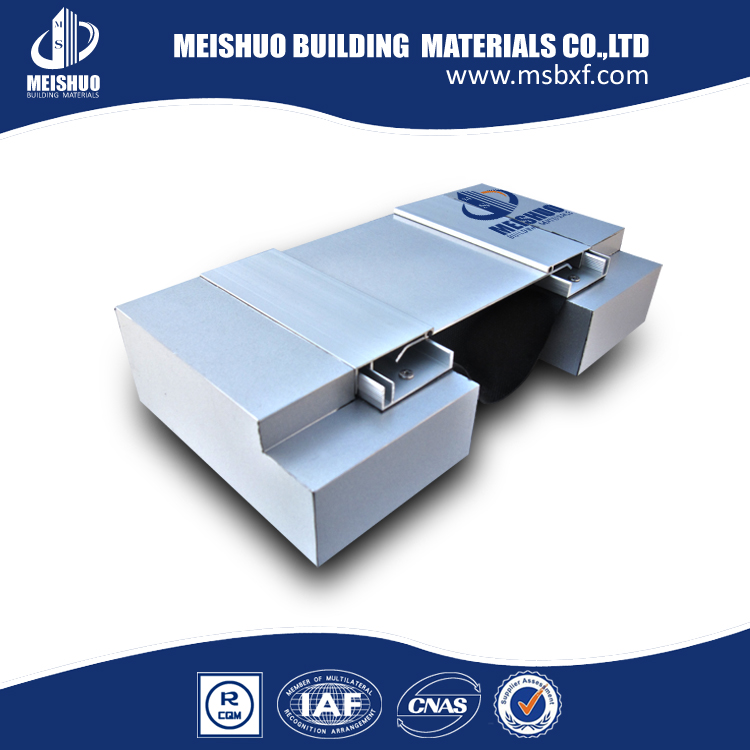

美碩變形縫廠墻面金屬卡鎖型變形縫的型號有:MSNDK平面型 MSN-QDK轉角型 MSNSK平面型 MSN-QSK轉角型

墻面金屬蓋板型有：MSQG平面型 MSQ-QG轉角型

墻面橡膠嵌平型有：MSQDJJ平面型 MSQ-QDJJ轉角型 MSDQJZ平面型 MSQ-QDJZ轉角型

 墻面變形縫的設置要求：

墻面變形縫的設置03J012-01,12頁，5.6 圍墻長度超過50米時，以50米為準在磚垛部位設置伸縮縫 。遇復雜地形時應設變形縫。規范沒規定伸縮縫最大間距限制，由設計人根據當地氣候環境適當設置雙端柱縫?？p寬10-30mm鏤空。

建筑砌體圍墻設置沉降縫，按一下原則：

1、一般不超過40米需設置，一般30米設置一道10-30mm鏤空的伸縮縫（做法，第一種設兩根柱，中間空隙30，第二種，隔條子，中間空隙20）；

2、高低跨交界部位的圍墻，要設置沉降縫；

3、地質基礎不一樣的地方，要設置沉降縫。
詳細信息
類別：沉降縫
使用部位：圍墻
型號：平面型
品牌：美碩
材質：7075-T651鋁合金
伸縮量：±30mm
輔助材料：基座；蓋殼；止水帶

1.變形縫定義     沉降縫、伸縮縫和防震縫統稱為變形縫。通常沉降縫、伸縮縫和防震縫被用作將房屋分成若干個獨立部分，從而消除沉降差、溫度和收縮應力以及體型復雜對結構帶來的危害。
2.沉降縫     沉降縫是將該不同部分的結構從頂到基礎整個斷開，使各部分自由沉降，以避免由于沉降差引起的附加應力對結構的危害。在下列情況下，宜考慮設置沉降縫：
⑴ 建筑主體結構高度懸殊，重量差別過大；
⑵ 地基不均勻；
⑶ 同一建筑結構不同的單元采用不同基礎形式；
⑷ 上部結構采用不同的結構形式或結構體系的交接處。
3.伸縮縫    伸縮縫即溫度縫，是在建筑物的平面尺寸較大時，為釋放結構中由于溫度變化和混凝土干縮而產生的內力而設置的。   設置伸縮縫的方法，通常是采用在伸縮縫處設置雙墻或雙柱的構造，將上部結構斷開，分成獨立的結構單元。對有抗震設防要求的建筑，伸縮縫的寬度應符合防震縫寬度的要求伸縮縫的最大間距結構體系施工方法最大間距（m）框架現澆55剪力墻現澆454.防震縫     為了避免震害，可采用設置防震縫的辦法，將平面和體型復雜的高層建筑，分成若干個比較規則、整齊和均勻的獨立結構單元。
在下列情況下，宜設防震縫：
  ⑴ 當建筑平面突出部分較長，而又未采取有效措施時；
  ⑵ 房屋有較大錯層時；    ⑶ 房屋各部分結構剛度或荷載相關懸殊時；
  ⑷ 地基不均勻，各部分沉降相差過大時5、現行的《高層建筑混凝土結構技術規程》對鋼筋混凝土結構的防震縫最小縫寬做出規定：
⑴ 任何情況下不能小于70mm；
⑵ 框架結構建筑高度不超過15m，可采用70mm；超過15m的部分，
6度、7度、8度和9度相應每增加高度5m、4m、3m和2m，宜加寬20mm；
⑶ 框架－剪力墻結構防震縫的最小縫寬按前述第⑵條規定的70％采用；剪力墻結構的防震縫最小縫寬按前述第
⑵條規定的50％采用，但不能小于70mm。伸縮縫的材料組成　
1）建筑伸縮縫裝置由鋁合金型材、鋁合金板（或不銹鋼板）、橡膠嵌條及各種專用膠條等組成?！　?br /> 2）如果在建筑伸縮縫裝置里配置止水帶、阻火帶和保溫帶，還可以使伸縮縫裝置滿足防水、防火、保溫等設計要求?！　?br /> 1）金屬卡鎖型樓地面伸縮縫　　止水帶采用厚1.5mm三元乙丙橡膠片材，能夠長期在陽光、潮濕、寒冷的自然環境下使用。當長度方向需要連接時，可用搭接膠粘接。　　
2）阻火帶是由兩層不銹鋼襯板中間夾硅酸鋁耐火纖維氈共同組成的專用配件，阻火帶的兩側與主體結構固定。按GB/T9978-1999《建筑構件耐火試驗方法》測試耐火極限，可滿足1h～4h的不同要求。

伸縮縫的分類：　　
1）　按建筑使用部位分為：樓地面伸縮縫，外墻伸縮縫，內墻伸縮縫，頂棚及天花伸縮縫，屋面伸縮縫?！　?br /> 2）　按伸縮縫使用部位的特點分為：平面型和轉角型?！　?br /> 3）　按伸縮縫裝置的構造特征分為：金屬蓋板型，金屬卡鎖型，單列嵌平型，雙列嵌平型，橡膠嵌平型?！　?br /> 4）　按使用功能的特殊要求分為：承重型和抗震型?！　?br /> 1.3　伸縮縫裝置適用縫寬為25～450mm?！　?br /> 主要技術性能及執行標準　　
1.4主要技術性能及執行標準 　　
1　　）我國目前尚無伸縮縫國家標準，現有生產廠都是執行美國材料實驗協會（ASTM）標準E1399－1997?！　?br /> 2）其中不銹鋼板應符合GB/T3280《不銹鋼冷軋鋼板》標準；鋁合金型材應符合GB/T3880《鋁及鋁合金軋制板材》和GB/T5237-2000《鋁合金建筑型材》標準?！　?br /> 3）橡膠制品應具有優良的抗疲勞、耐低溫、抗壓縮變形、抗紫外線和防水等性能.

美碩圍墻變形縫的相關特性指標：
7075-T651被譽為鋁合金中最優良的產品。T651表示此合金經過熱處理和預拉伸工藝，T6和T651合金具有572MPa的拉伸強度和503MPa的屈服強度.同時7075合金有著良好的機械性能和陽極氧化性能.美國ASTM標準度工會評價7075合金為B類機械性能,因起能產生蜷曲或易斷之屑片,和優良的表面處理.

 7075-T651化學成份

 鎂(Mg) :2.1-2.9

 鐵(Fe) :0.5

 鋅(Zn) :5.1-6.1

 銅(Cu) :1.2-2.0

 鋁(最小)(Al) :余量
