南京美碩建材有限公司是一家大型的變形縫廠家供應全國各地伸縮縫、建筑變形縫裝置、防塵地毯、等工程材料的。主要銷售：伸縮縫、變形縫、建筑伸縮縫、建筑變形縫、沉降縫、降震縫、防塵地毯、除塵墊、防滑條、盲道釘等。天恒伸縮縫中心所生產建筑伸縮縫（變形縫）裝置系列產品適用各種規格的伸縮縫、沉降縫、防震縫，已被全國各地設計院、建筑及施工企業等單位廣泛采用。我們深入研制出目前國內最新型的建筑伸縮縫（變形縫）裝置，按照安裝位置分四個類型：樓地面伸縮縫（變形縫）；內墻、吊頂伸縮縫（變形縫）；外墻伸縮縫（變形縫）；屋面伸縮縫（變形縫）。按照伸縮縫（變形縫）兩側結構特點分為兩種型號：平面型、轉角型。按照伸縮縫（變形縫）裝置結構特征分為六種類型：金屬蓋板型；金屬卡鎖型；雙列嵌平型；單列嵌平型；抗震型；承重型。適應縫寬為50-500mm也可根據建筑的需要特別設計。

變形縫參數：

鋁合金變形縫的優點

下面為大家闡述下鋁合金變形縫的優點：
建筑物伸縮縫中變形縫的設置，是為了防止地殼運動或氣溫變化而導致結構裂縫。隨著市場需求的變化，現在很多建筑物采用了鋁合金變形縫裝置，即成品鋁合金變形縫裝置及不銹鋼變形縫裝置。傳統變形縫裝置一般使用的是白鐵皮折彎，相比之下，現在采用的鋁合金變形縫裝置具有一定的優點：
1，白鐵皮變形縫的伸縮量和鋁合金變形縫相比，相差很多，不難發現，過去的很多白鐵皮變形縫由于伸縮縫拉伸已經滿足不了伸縮量而產生兩側的鋼釘被拉出建筑物墻體。
2，傳統的白鐵皮變形縫裝置經歷風雨侵襲容易生銹，數年以后此變形縫裝置容易從建筑物上脫落，存在很大安全隱患。而鋁合金變形縫裝置及不銹鋼變形縫裝置就不會生銹，不會存在腐爛生銹等問題，安全系數相比較高。
3，白鐵皮變形縫裝置容易變形，而不銹鋼變形縫裝置或鋁合金變形縫裝置在伸縮縫產生膨脹伸縮變形的情況下其表面始終保持在中心位置，伸縮縫產生拉力（壓力）時滑桿會自動調節，確保緊固件不會松動，所以鋁合金變形縫更美觀。
4，成品鋁合金變形縫裝置經過特殊的氧化處理，使用壽命比白鐵皮的長，一般可以與建筑物同壽命，很大程度上減少了對變形縫裝置的維修成本。
由于不銹鋼變形縫裝置及鋁合金變形縫的優點具有以上所述，國家也出臺了相關條款，因此現在很多建造師首選鋁合金變形縫。

1.變形縫定義 沉降縫、伸縮縫和防震縫統稱為變形縫。通常沉降縫、伸縮縫和防震縫被用作將房屋分成若干個獨立部分，從而消除沉降差、溫度和收縮應力以及體型復雜對結構帶來的危害。
2.沉降縫 沉降縫是將該不同部分的結構從頂到基礎整個斷開，使各部分自由沉降，以避免由于沉降差引起的附加應力對結構的危害。在下列情況下，宜考慮設置沉降縫：
⑴ 建筑主體結構高度懸殊，重量差別過大；
⑵ 地基不均勻；
⑶ 同一建筑結構不同的單元采用不同基礎形式；
⑷ 上部結構采用不同的結構形式或結構體系的交接處。
3.伸縮縫 伸縮縫即溫度縫，是在建筑物的平面尺寸較大時，為釋放結構中由于溫度變化和混凝土干縮而產生的內力而設置的。 設置伸縮縫的方法，通常是采用在伸縮縫處設置雙墻或雙柱的構造，將上部結構斷開，分成獨立的結構單元。對有抗震設防要求的建筑，伸縮縫的寬度應符合防震縫寬度的要求伸縮縫的最大間距結構體系施工方法最大間距（m）框架現澆55剪力墻現澆454.防震縫 為了避免震害，可采用設置防震縫的辦法，將平面和體型復雜的高層建筑，分成若干個比較規則、整齊和均勻的獨立結構單元。
在下列情況下，宜設防震縫：
⑴ 當建筑平面突出部分較長，而又未采取有效措施時；
⑵ 房屋有較大錯層時； ⑶ 房屋各部分結構剛度或荷載相關懸殊時；
⑷ 地基不均勻，各部分沉降相差過大時5、現行的《高層建筑混凝土結構技術規程》對鋼筋混凝土結構的防震縫最小縫寬做出規定：
⑴ 任何情況下不能小于70mm；
⑵ 框架結構建筑高度不超過15m，可采用70mm；超過15m的部分，
6度、7度、8度和9度相應每增加高度5m、4m、3m和2m，宜加寬20mm；
⑶ 框架－剪力墻結構防震縫的最小縫寬按前述第⑵條規定的70％采用；剪力墻結構的防震縫最小縫寬按前述第
⑵條規定的50％采用，但不能小于70mm。伸縮縫的材料組成

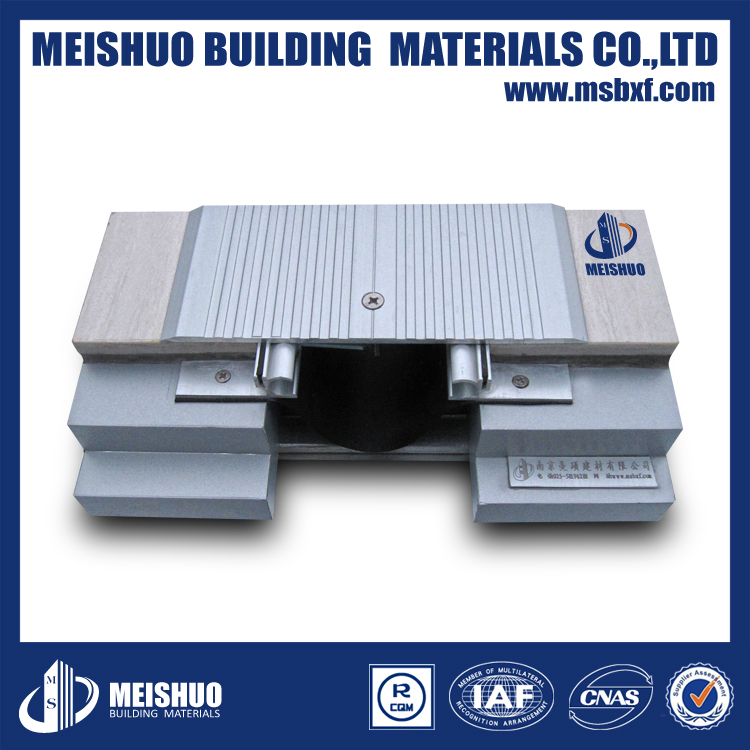

1）建筑伸縮縫裝置由鋁合金型材、鋁合金板（或不銹鋼板）、橡膠嵌條及各種專用膠條等組成。
2）如果在建筑伸縮縫裝置里配置止水帶、阻火帶和保溫帶，還可以使伸縮縫裝置滿足防水、防火、保溫等設計要求。
1）金屬卡鎖型樓地面伸縮縫　　止水帶采用厚1.5mm三元乙丙橡膠片材，能夠長期在陽光、潮濕、寒冷的自然環境下使用。當長度方向需要連接時，可用搭接膠粘接。
2）阻火帶是由兩層不銹鋼襯板中間夾硅酸鋁耐火纖維氈共同組成的專用配件，阻火帶的兩側與主體結構固定。按GB/T9978-1999《建筑構件耐火試驗方法》測試耐火極限，可滿足1h～4h的不同要求。

變形縫
概述
如設置有變形縫，變形縫由止水帶、密封膠組成。 變形縫施工嚴格執行我公司有關管理制度和工法，即： ①止水帶庫存與領料制度。
②止水帶安裝檢查與現場保護制度。
③止水帶現場接頭管理規定：標明使用部位、粘接人、檢查人。 ④封縫密封膠施工工法。 具體施工方法
變形縫兩側混凝土分成兩次澆筑，嚴禁連同變形縫將相鄰兩單元倉一次澆筑完成。一側單元倉混凝土澆筑完成后，經質檢員檢查預埋止水帶無損傷，方可進行下一倉澆筑。
①橡膠止水帶安裝要求
變形縫處橡膠止水帶在進貨時嚴把質量關，消除施工隱患。每批進場的止水帶，由項目部質測科委托專門檢測單位進行試驗。施工時由熟練技工安裝，在安裝前由工號施工員安排施工人員從料庫領取，領取時由施工員做認真檢查，確認無問題時方可使用。
②橡膠止水帶交叉點做法及就位固定
根據設計圖紙結構的尺寸，由止水帶生產廠家提供按最長的實用單元制造的產品。橡膠止水帶交叉點在止水帶生產廠定做，現場接頭由經過專門培訓的專業人員采用電熱法粘接。止水帶就位后，使用專門設計的止水帶U字狀鋼筋固定夾，將其邊緣夾緊后與結構鋼筋綁牢，防止在混凝土澆筑時止水帶發生偏移和倒斜。
③變形縫支模和止水帶保護
各個構筑物的變形縫設置的位置不同，每個構筑物基礎、墻體所設計的模板、

模數也不盡相同，變形縫支模時依據各個構筑物設計的支模圖進行。止水帶做到直順居中，封端模板牢固不變形。
基礎變形縫模板支完后，將部分墻體的止水帶卷起，用扎綁繩吊掛于距地面至少2m以上位置，以防止人為的損壞，影響施工進度，造成資源浪費。側墻變形縫處止水帶安裝就位，模板支完后，由工號負責人組織驗收。
④變形縫與水接觸面處理方法
澆筑混凝土前，在基礎變形縫頂面放寬30mm、高20mm橡膠板。澆筑完混凝土，在強度能保證其表面及模板不因拆除橡膠板而損壞時，將該橡膠板取出，以形成整齊的凹槽，方便密封膠施工，保證其質量。通過橡膠板的使用，預留出的凹槽整齊方正，無變形或者出現深淺不一現象，而且橡膠板兩側的清理工作容易操作，與埋放聚苯板的方法相比工程效果更顯著，施工質量更加穩定。
⑤封填密封膏
構筑物結構施工完畢后統一進行變形縫與水接觸面的處理，處理時先將變形縫用特制鋼絲刷將凹槽兩側混凝土刷出新茬，用空壓機吹干凈，然后進行密封膠防水層施工，施工過程中隨時用小型空壓機吹凈凹槽內塵土，清理干凈后在凹槽兩側混凝土面粘貼塑料膠條防止污染墻體，膠條要直順、平行。按照密封膏的說明書進行施工，待密封膏凝固成型后，將兩側塑料膠條撕掉。
