提供外墻變形縫正確做法
外墻變形縫做法通常有兩種形式做法：新型做法和老式做法。
新型做法：
1、設置沉降縫
在具體設計工作中，對建筑物變形縫設置的難點就在于如何設置沉降縫。
（1）雙墻做法。即縫兩側均為承重墻，其基礎做法又分為二種情況：首先，采用偏心式基礎。這種方式多用于一般荷載較輕、層數不高的磚混結構中，它要求地基土承載力比較高，這樣基礎斷面尺寸不很大，基礎適度的偏心不致影響整個結構。在保證縫寬尺寸的情況下，低層部分基礎偏心層可能大一些，因?yàn)樗幕A(chǔ)斷面尺寸相對要小一些，使兩側基礎偏心都較合理可行。
（2）墩式基礎。這種做法必須設置基礎梁，采用這種方法實施起來比較復雜。首先要把基礎粱的位置、跨數、跨度確定下來，然后根據墻體能下來的荷載把梁的彎矩、剪力計算出來，再根據剪力的大小(支座處)與地基土承載力來確定各個墩的尺寸，墩與墩之間應完全分開，如果有必要各墩還應配筋。這種方法多用于偏心基礎不能滿足的磚混結構和一邊磚混，一邊為框架的混合結構形式。
2、懸挑做法
要求沉降縫一側縱墻端部為懸挑基礎，縱墻端部沒有承重橫墻，這種方式靈活性大、結構布置比較簡單，適用于各種地基情況，但建筑構造處理比較復雜，它需在懸挑端設置輕質隔墻來減輕自重。實際上我們也可把懸挑基礎做成懸挑梁，與墩式基礎結合起來用，這樣縱墻端部也可以是承重墻，它能更好地滿足建筑物構造要求。
3、簡支做法
即將兩個獨立單元建筑拉開一段距離，利用簡支構件聯結兩邊，來滿足沉降要求。這種方式適用于在兩個建筑物間做連廊 設計、施工均比較簡單易行。
4、鋼筋混凝土后澆帶
這是近年在本地區應用于多層或高層框架結構的建筑中，后澆帶就是在主樓(高層)與附房(低層)間在低層部位人為地留出一道800～1000mm寬的縫，待主樓的主體結構施工完成后，主樓處沉降已基本完成，方可將后澆帶用高一級標號的混凝土澆筑。主樓越高，沉降完成的越好，越宜采用后澆帶。
做后澆帶的前提必須是項目所在地地基土的承載力比較高，壓縮率比較小。后澆帶應設置在粱或板的跨中彎矩和支座彎矩都較小的部位，尤其是梁，必須以梁為主要因素來考慮。后繞帶的具體位置還應結合具體工程來定。
老式做法：
墻體變形縫的構造伸縮縫應保證建筑構件在水平方向自由沉降變形，防震縫主要是防地震水平波的波及，但三種縫的構造基本等同。構造要點：將建筑構件全部斷開，以保證縫兩側自由變形。變形縫應力圖隱蔽，還應采取措施以防止風雨對室內的侵襲
美碩外墻變形縫有三種做法：

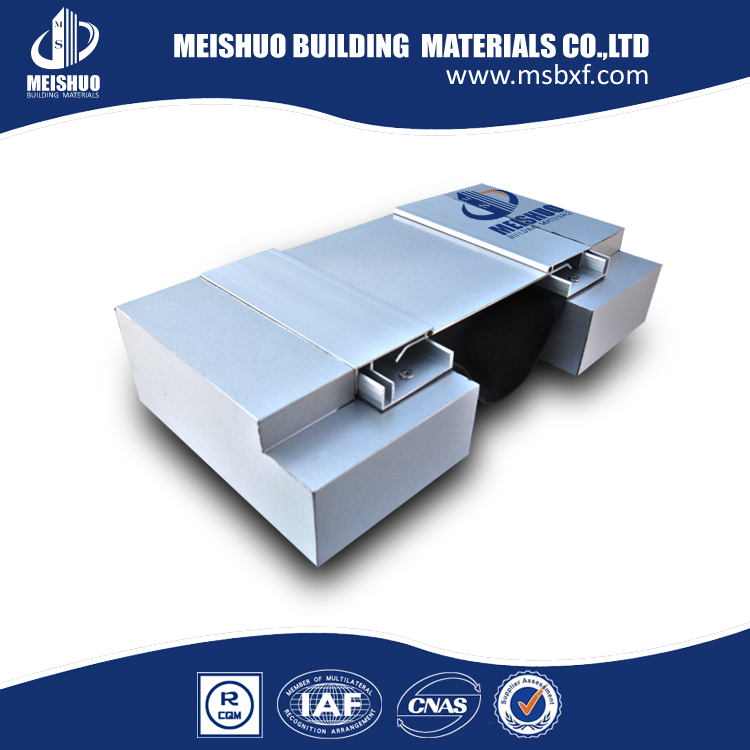

外墻變形縫金屬蓋板型做法：
適用縫寬：50-500mm
基座厚度：1mm-3mm
蓋板厚度：1mm-3mm
材質可選鋁合金板或不銹鋼板及黃銅板。

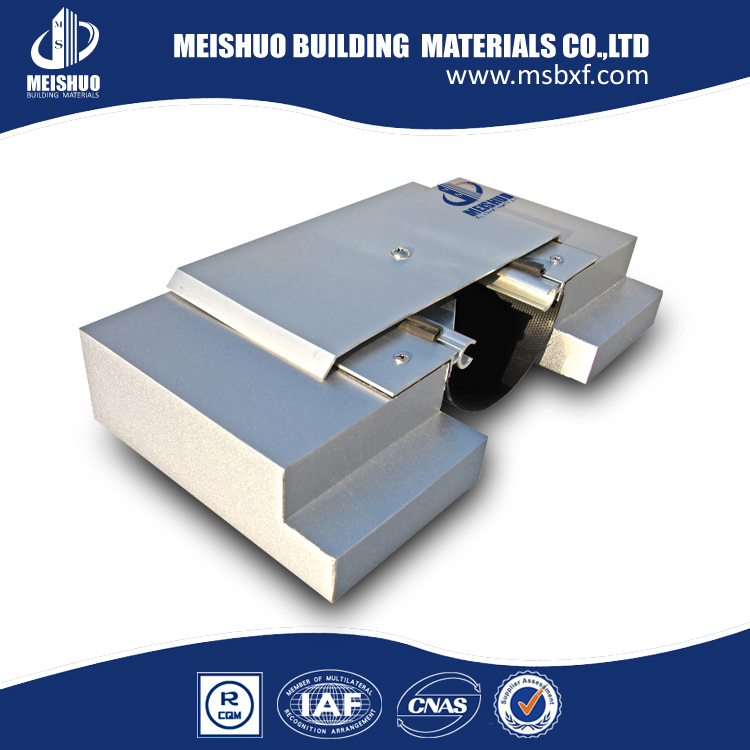

外墻金屬卡鎖型：
適用縫寬：50-500mm
適用縫寬：50-500mm
基座厚度：1mm-3mm
蓋板厚度：1mm-3mm
蓋板可選用鋁合金板

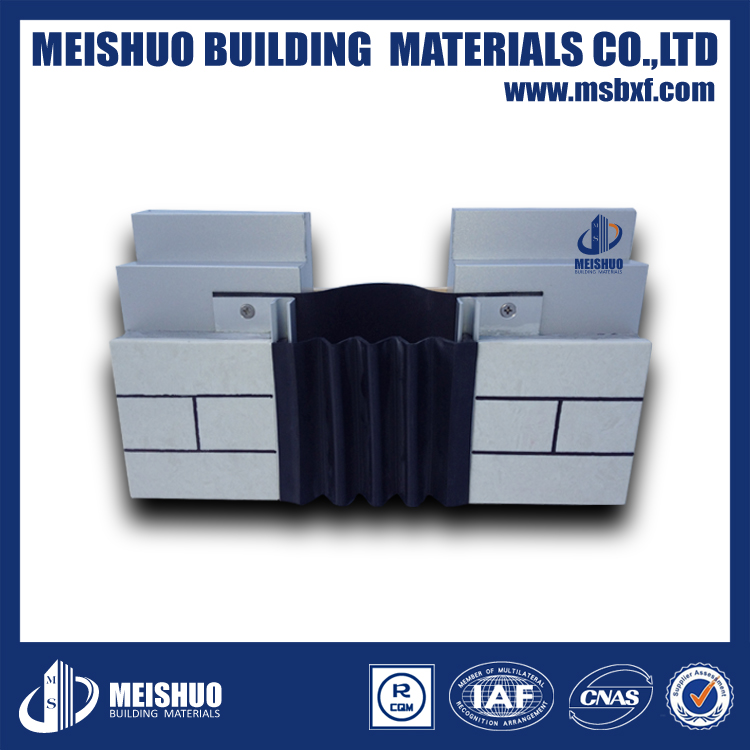

外墻抗震變形縫做法：
適用縫寬：50-500mm
適用縫寬：50-500mm
基座厚度：1mm-3mm
彈性橡膠體
以上外墻變形分做法是國家標準做法。特點是伸縮性能強，安裝方便，耐久型墻。
外墻變形縫設置要求及防水要求：
外墻上的伸縮縫，為防止風雨侵入室內，要求用有彈性的、憎水的、不易被擠出的材料填嵌縫隙。常用的材料有瀝青麻絲、浸瀝青木絲板、氯丁橡膠、泡沫塑料等。縫口還須用鍍鋅鐵皮、鋁板或塑料板等作蓋縫處理。
內墻伸縮縫的處理，隨室內裝修不同而異，可選用木條、木板、塑料板、金屬板等蓋縫。樓層地面伸縮縫，可在縫口填嵌瀝青麻絲等，上鋪活動蓋板或橡皮條等，以防灰塵落至下一樓層。屋頂?shù)纳炜s縫，則用鍍鋅鐵皮、鋁板或預制鋼筋混凝土板等作蓋縫處理，著重作好防水。地下建筑、地下室等處的伸縮縫，出于防水要求，常在防水結構層的外側或底部加鋪玻璃布油氈、橡膠片、鍍鋅鐵皮、紫銅片，以及采用內埋式或可卸式止水帶（如橡膠、塑料、金屬等），并用瀝青砂漿、瀝青麻絲或浸瀝青木絲板等填嵌縫隙。
在現澆整體式鋼筋混凝土建筑中，由于混凝土在澆灌后的一段時間內有較大的收縮變形，以后才趨于穩定，可利用這一特性，將沿鋼筋混凝土結構的長向分成幾段，中間留縫，待第一期工程施工1～2個月后，再澆灌合縫。這種只在施工期間保留的臨時性溫度收縮縫,稱為后澆縫,或稱收縮帶。后澆縫的寬度一般為50～100厘米,縫的間距約為20～25米，并盡量和施工時的接縫結合設置；縫的填充材料，可用摻鋁粉的混凝土。
在建筑物中設置伸縮縫及其最大間距問題，目前認識不盡一致，各國的規定和作法也不相同。如聯邦德國、蘇聯和一些東歐國家,采取嚴格的伸縮縫間距,以防止建筑物產生裂縫。日本、美國等是在計算中考慮溫度應力，一般不設伸縮縫。英國、法國等則處理比較靈活。中國從20世紀50年代開始,探討建筑物設置伸縮縫的理論,提出了初步的理論依據，解決了若干工程實際問題。
磚墻伸縮縫一般做成平縫或錯口縫，一磚半厚外墻應做成錯口縫或企口縫。外墻外側常用浸瀝青的麻絲或木絲板及泡沫塑料條、油膏彈性防水材料塞縫，縫隙較寬時，可用鍍鋅鐵皮、鋁皮作蓋縫處理。內墻可用金屬皮或木條作為蓋縫。樓地板層伸縮縫構造。
伸縮縫位置大小應與墻體、屋頂變形縫一致。縫內以可壓縮變形的油膏、瀝青麻絲、金屬或塑料調節片等材料做封縫處理，上鋪活動蓋板或橡皮等以防灰塵下落。頂棚處的蓋縫條只能固定于一端，以保證縫兩端構件自由伸縮。屋頂伸縮縫構造。
不上人屋面一般在伸縮縫處加砌矮墻，屋面防水和泛水基本上同常規做法，不同之處在于蓋縫處鐵皮混凝土板或瓦片等均應能允許自由伸縮變形而不造成滲漏，上人屋面則用嵌縫油膏嵌縫并注意防水處理。
