變形縫生產廠家
小旭變形縫生產廠家變形縫執行標準。
變形縫材料標準
中國國家標準(GB)
(1) GB/T 3280-2007 不銹鋼冷軋型鋼板和鋼帶 (2) GB/T 3880-1997 鋁及鋁合金軋制鋼材
(3) GB/T 5237-2000 鋁合金建筑型材 第１部分：基材; 第２部分：陽極氧化、著色型材; 第３部分：電泳涂漆型材; 第４部分：粉末噴涂型材; 第５部分：氟碳漆噴涂型材
(4) GB/T 8162-1999 結構用無縫鋼管
(5) GB/T 2089-1994 圓柱螺旋壓縮彈簧(兩端圈并緊磨平或鍛平型)尺寸及參數 (6) GB/T 8624-1997 建筑材料及制品燃燒性能分解 (7) GB/T 9978-1999 建筑構件耐火試驗方法 1.4.2
美國建筑協會標準 (ASTM) (1) ASTM C109 (2) ASTM C348 (3) ASTM C412 (4) ASTM C573 (5) ASTM C624 (6) ASTM C2240 1.5 資料送審
成品變形縫材料有鋁合金材料 不銹鋼材料 鍍鋅鋼板，阻火帶，止水帶。
各種材料應滿足以下要求：
各種變形縫材料物理性質)
1 鋁擠型
1. 鋁擠型應為6063-T5形式。 2. 承受應力 170N / mm2以上
3. 抗拉強度 15kgf/mm以上 GB/T5237 4. 降伏強度 11kgf/mm以上 GB/T5237 5. 伸長率 8% 以上 GB/T5237
2 不銹鋼板
1. 須彎折或非彎折之不銹鋼板應為 SUS304型式。
2. SUS304型式不銹鋼板承受應力 520N/ mm2 GB/T3280
3 鋁合金板
1. 須彎折之鋁合金板應為3003-H14形式，非彎折之鋁合金板均為高承載型，應為6061-T6形式。
2. 3003-H14形式鋁合金板承受應力 185N / mm2以上 GB/T3880 3. 6061-T6形式鋁合金板承受應力 295N / mm2以上 GB/T3880
4 鋼制中軸控制桿系統
1. 抗拉強度 50N / mm2以上 GB/T8162 2. 降伏強度 30N / mm2以上 GB/T8162
5 鋼制中軸控制桿加焊鋼制強力彈簧系統
1. 抗拉強度 50N / mm2以上 GB/T8162 2. 降伏強度 30N / mm2以上 GB/T8162 3. 彈簧回復力(最小垂直集中荷載) 180kgf以上 GB/T2089
4. 面板承載力之單點荷載 200kg 以上 GB/T2089
6 合成橡膠SANTOPRENE
1. 拉力強度 70Kg/㎝2以上 ASTM D412 2. 伸 長 率 480% 以上 ASTM D412 3. 硬 度 SHORE A 75±10 ASTM D2240 4. 加熱老化 (100℃ @ 168 hr.) ASTM D573 (a)抗拉強度保留率% 95% 以上 (b)斷裂伸長率保留率% 94% 以上 (c)硬度保留率% 105% 以上
7 SIKA防水帶
1. 抗拉強度 92Kg/㎝2以上 ASTM D412 2. 伸 長 率 650% 以上 ASTM D412 3. 硬 度 SHORE A 80±5 ASTM D2240 4. 撕裂強度 300lbs/in 以上 ASTM D624 5 老化試驗 (70℃ @ 168 hr.) ASTM D573
(a)抗拉強度保留率% 95% 以上 (b)斷裂伸長率保留率% 105% 以上
8 SIKA 環氧樹脂接著劑
1. 密度：1.65kg/1(A+B劑)
2. 凹陷流動：依據FIP5.3任何溫度無凹陷現象（厚度9.5mm）。 3. 擠壓能力：依據FIP5.4符合而有載重規范（6530 mm2面積下，達400公斤）。
4. 抗溫能力：符合FIP5.10 DIN53458及ASTM D648（7天/55℃，繞曲溫度S-08=82℃）。
5. 抗壓強度：依據FIP5.12 60~100N/m㎡。
6. 擠剪強度：符合FIP5.15 55℃剪刀強度S-08 17~21N/m㎡。
2.1.9 SIKA PU填縫劑
1. 抗拉強度 60%伸長量（23℃）小于（0.4N/mm2） ISL11600 2. 伸長率 600% 以上 3. 硬度 SHORE A 280±5 DIN53505 4. 撕裂強度 ＞1N/ mm2以上 JISK625
10 SIKA乳膠砂漿回填
1. 抗壓： 280kg/㎝2 ASTM C109
2. 抗彎： 50kg/㎝2 ASTM
12 陶瓷纖維防火帶
須采用0.1mm厚軟質不銹鋼薄片制成，中間包覆耐火陶瓷纖維棉，在地震測試中后能恢復原狀，且防火要求須符合GB/T8624-199
7耐然A級和GB/T9978-1999防火標準至少兩小時，最多四小時，并經合法授權下之機構證明測試，并出具證明。 2.2
伸縮縫蓋板功能需求
1 建筑伸縮縫蓋板系統須經過地震周期性移動測試，采原尺寸整組件仿真，并須提供
原尺寸模擬證明，位移量須達到50%以上。
2 隱藏式地坪，內外墻及天花伸縮縫蓋板
1. 蓋板應能承受平均單位載重967kg/m2以上之需求。 2. 整組蓋板復原力應能承受集中荷重200kg 之需求。
3. 15h X 40w X 4t U型中軸控制桿系統應為鋼制擠壓式中軸桿加焊鋼制強力彈簧,表面須做防腐處理，以達有效回復力；中軸桿螺栓長度不得小于18cm，且為一體成型(非凹折式)以避免破壞強度。 4. 依設計要求，產品材料物理性質須符合2.1項之需求。
3 一般型地坪伸縮縫蓋板
1. H型蓋板采用6061-T6鋁合金型式。 2. L型蓋板采用3003-H14鋁合金型式。
3. 設置Φ10圓柱型不銹鋼中軸控制桿系統，于變位發生時能迅速有效回復原位。
4. 依設計要求，產品材料物理性質須符合2.1項之需求。
4 一般型屋頂，內外墻及天花伸縮縫蓋板
1. 蓋板采用3003-H14鋁合金型式。
2. 設置Φ10圓柱型不銹鋼中軸控制桿系統，于變位發生時能迅速有效回復原位。
3. 依設計要求，產品材料物理性質須符合2.1項之需求。
5 合成橡膠外墻伸縮縫蓋板
1. 蓋板采用進口SANTOPRENE合成橡膠型式。
2. 縫寬超過200mm設置Φ10圓柱型不銹鋼中軸桿控制桿系統，于變位發生時能迅速有效回復原位。
3. 依設計要求，產品材料物理性質須符合2.1項之需求。
地面變形縫變形縫防火帶主要化學成分：硅酸鋁：AlSiO3，以硬質粘土熟料為原料，經電阻或電弧爐熔融、噴吹成纖工藝生產而成，硅酸鋁纖維又叫陶瓷纖維是一種新型輕質耐火材料，
變形縫防火材料性能指標：
1.容重輕、耐高溫、熱穩定性好
2.熱傳導率低、熱容小
3.抗機械振動好、受熱膨脹小、美碩變形縫隔熱性能好等優點，經特殊加工，可制成硅酸鋁纖維板、硅酸鋁纖維氈、硅酸鋁纖維繩、硅酸鋁纖維毯等產品。
4.新型密封材料具有耐高溫導熱系數低，容重輕
5.使用壽命長
6.抗拉強度大，彈性好
7.無毒等特點，特別環保
變形縫防火帶使用范圍
廣泛用于建筑、高鐵站，大型機場，化工的熱能設備上的保溫。
變形縫防火帶技術指標
1 .纖維直徑 ≤4
2.含水量 <6
3.吸濕率 ≤4
4.憎水率 ≥99
5.高溫線收縮 ≤3.5mm
6.熱導率 0.036（常溫）
7.不燃性 ：1100 度不燃燒
8.溫度耐火度 ≤1100℃-1800℃
9.氯離子含量 11～29
防火房屋沉降縫金屬卡鎖型（美碩推薦）
防火房屋沉降縫MSNSK型
適用縫寬：75—500mm，鋁合金基座厚度：1.3mm，1mm
縫寬（W） 75 100 125 150 175 200 250 300 350 400 450 500 備注
表面寬度（ES） 170 195 220 245 270 295 345 395 445 495 545 595
伸縮縫位移量 總位移量
+ 50 50 50 50 50 50 50 50 50 50 50 50
- 50 50 50 50 50 50 50 50 50 50 50 50
配板寬度 115 140 165 190 215 240 290 340 390 440 490 540
配板厚度 0.5 0.5 1 1 1 1.5 1.5 1.5 2 2 2.5 2.5
可承受荷載(N/m2)
變形縫質量要求
1、安裝后外觀應線直、蓋板對縫工整；
2、安裝后水平面、垂直面上應與墻面、樓地面裝飾面層保持一致
。
3、建筑物為啟用前，應對蓋板表面予以適當防護措施，避免工程損壞。
1、裝配整體式結構房屋的伸縮縫間距宜表中現澆式的數值取用。
2、框-剪或框-簡結構房屋的伸縮縫間距可根據結構的具體布置情況，取表中框架結構與剪力墻結構之間的數值。
3、當屋面無保溫或隔熱措施、混凝土的收縮較大或室內結構因施工外露時間較長時，伸縮縫間距宜按表中露天欄或適當減少。
4、位于氣候干燥地區、夏季炎熱且暴雨頻繁地區的結構，伸縮縫間距宜適當減少。
5、對燒結普通磚、多孔磚、配筋砌塊砌體房屋取表中數值，對石砌體、蒸壓份煤灰磚和混凝土砌塊房屋取表中值吃曾以0.8的系數。
6、在鋼筋混凝土屋面上掛瓦的屋蓋應按鋼筋混凝土蓋采用。
7、溫差較大且變化頻繁地區和嚴寒地區不采暖的房屋及建筑物墻體的伸縮縫的最大間距，應按表中數值予以適當減少。
施工安裝
1、在安裝之前應認真檢查槽口是否符合產品安裝的要求，多余部分應鑿去，缺損部分應修補。當修補部分的厚度大于等于50mm時，需植筋加固，確保槽口的堅固和平直度。
2、安裝施工時，以變形縫的中心為基點，根據所選用的型號，按圖集要求向兩側放樣，用膨脹螺栓固定鋁合金基座，如需要安裝止水帶和阻火帶，在安裝鋁合金基座之前應先安裝止水帶和阻火帶，在安裝止水帶時需在鋁合金基座，止水帶和混凝土主題結構之間分別涂刷防水基層膠
3、金屬蓋板型變形縫裝置中的不銹鋼滑桿間距為500mm。
4、金屬脹錨螺栓埋人結構層的最小深度為40mm，塑料脹錨螺栓埋人結構層的最小深度為45mm.
變形縫介紹：
一 、變形縫裝置的材料構成：
變形縫裝置是由鋁合金型材、鋁合金板(或不銹鋼板、銅板)、中控滑桿、橡膠嵌條及各種專用膠條等組成的。其中橡膠制品要求具有優良的抗疲勞、耐低溫、抗壓縮變形、抗紫外線和防水等性能。
如果在建筑變形縫裝置里配置止水帶、阻火帶和保溫帶還可以使變形縫裝置滿足防水、防火、保溫等設計要求。止水帶采用厚l. 2mm的三元乙丙橡膠片材，能夠長期在陽光、潮濕、寒冷的自然環境下使用。阻火帶是由兩層不銹鋼襯板中間夾硅酸鋁耐火纖維氈共同組成的專用配件，阻火帶的兩側與建筑物主體結構固定。阻火帶可以滿足1-4h不同耐火極限的要求。
二 、變形縫裝置的類別與規格：
(1) 按建筑物使用部位分為:樓地面變形縫，外墻變形縫，內墻變形縫，頂棚變形縫，屋面變形縫，玻璃幕墻變形縫。
(2 )按變形縫使用形式的特點分為:平面型變形縫和轉角型變形縫。
(3 )按變形縫裝置的構造特征分為:金屬蓋板型;金屬卡鎖型;單列嵌平型;雙列嵌平型和橡膠嵌平型，分別介紹如下:

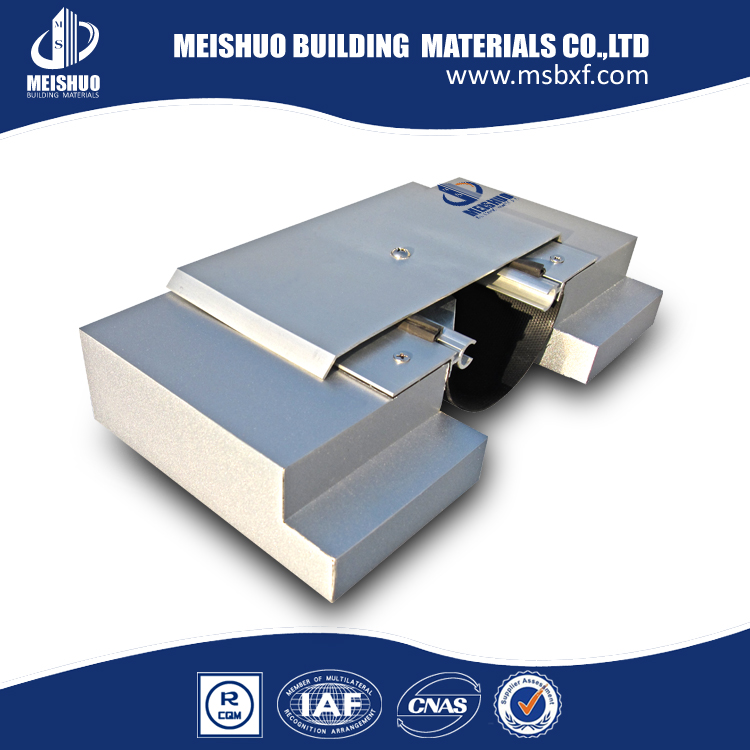

1)金屬蓋板型:由鋁合金基座、鋁合金(或不銹鋼、銅)板蓋板、中控滑桿組成。適用縫寬75～450mm。金屬蓋板型的特點是在蓋板與固定于變形縫兩側的基座之間采用中控中控滑桿連接，安裝時滑桿按45°角斜放，當基座變位時，金屬蓋板始終保持位于縫的中心位置，當用于樓地面時可以增加蓋板厚度，提高承載能力。一般承載型荷載為18. 4kN (7. 5t叉車通過)。
金屬蓋板形屋面變形縫裝置還為“L‘，形、"T”形、“+”形及女兒墻，各種陰陽角設計了專用配件。
2) 金屬卡鎖型:由鋁合金基座、鋁合金邊側蓋板、鋁合金中心滑動蓋板組成。適用縫寬50～450mm。中心滑動蓋板是夾在邊側蓋板與鋁合金基座之間的，具有外觀整潔、安裝方便等特點。
3) 單列嵌平型:由鋁合金基座和橡膠條組成。適用縫寬25～100mm。具有構造簡單、防水性能好，橡膠條與裝飾層結合嚴密平整等特點。可用于室外平臺。

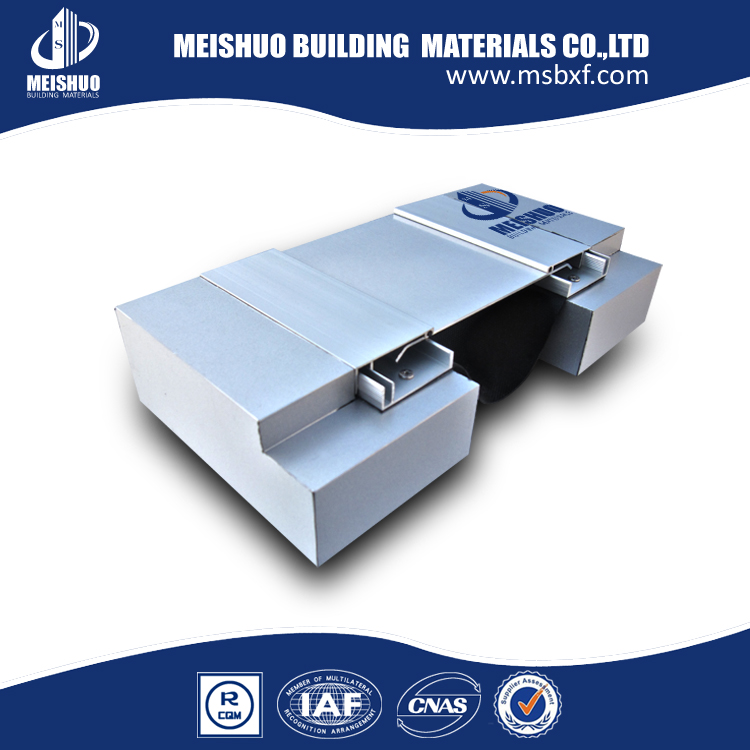

4) 雙列嵌平型:由鋁合金基座、鋁合金中心板、中控滑桿和橡膠條組成，適用縫寬75～450mm。雙列嵌平型的鋁合金中心板是設有凹槽的型材，槽內可以嵌入石材、地磚，地毯等裝飾材料，與室內整體地面材料相一致，尤其適合用于潔凈度要求比較高的樓地面。
5)橡膠嵌平型:由鋁合金基座和橡膠條組成，適用縫寬50～100mm，也有只用橡膠條不用鋁合金基座的做法。除了具有單列嵌平型的特點以外，構造和施工都更加簡單。
(4)按使用功能的特殊要求還分為有承重型和防震型。
承重型前面已經說過，只要將金屬蓋板型的面板按照承載能力的要求加厚就行了。防震型基本上是分為兩類。外墻和屋面的防震型變形縫裝置是以橡膠彈性體為主的專用裝置(圖14)。樓地面的防震變形縫裝置由鋁合金基座、中心蓋板、中控滑桿及防震彈簧、橡膠條組成。當?shù)卣鸢l(fā)生時，帶有防震彈簧裝置的中控滑桿受力后變形，可使中心蓋板沿著基座的邊框上升，以保護變形縫兩側的建筑結構不受損壞。當受力消除后，中心蓋板會自動恢復原始狀態。它具有接縫平整、裝飾效果好等特點，在大型工程中，如體育中心、會展中心、政府辦公樓等已被廣泛采用。適用縫寬為75-450mm 。
(5) 其他類型。另外還有一些專門用于玻璃幕墻的變形縫裝置。
