南京樓地面變形縫

   2、對防水要求較高的樓地面變形縫除可設置止水帶外，還可以選用在鋁合金基座上裝有只說膠條的產品。有特殊要求的樓地面變形縫還可以在縫內設置排水槽。這些要求在項目設計中說明并解決好下水排放問題。

   3、對防止噪音要求較高的樓地面，可以選用帶有橡膠防噪音的產品。

   4、為保持室內設計的整齊美觀，在同一項目工程中，內墻與頂棚應盡量選用同一型號產品。地面與墻面如果無法選用同一型號的產品，也應盡量選用寬度和材料相同的產品。

   5、樓地面變形縫裝置應與鋼筋混凝土主題結構用膨脹螺栓固定，一般有兩種情況：當先固定變形縫裝置，后做樓地面裝飾層時，鋼筋混凝土主題結構應按構造詳圖的要求向上做翻邊貨向下做凹槽；當先做樓地面裝飾層后固定變形縫裝置時，將由生產廠家配合提供標準的槽口尺寸，并在項目設計中交待。

   6、對于隔音要求高的公共建筑，在項目設計中應說明對變形縫空氣隔聲量的要求，由生產廠采取相應的構造措施。

地面變形縫變形縫防火帶主要化學成分：硅酸鋁：AlSiO3，以硬質粘土熟料為原料，經電阻或電弧爐熔融、噴吹成纖工藝生產而成，硅酸鋁纖維又叫陶瓷纖維是一種新型輕質耐火材料，

變形縫防火材料性能指標：

1.容重輕、耐高溫、熱穩定性好

2.熱傳導率低、熱容小

3.抗機械振動好、受熱膨脹小、美碩變形縫隔熱性能好等優點，經特殊加工，可制成硅酸鋁纖維板、硅酸鋁纖維氈、硅酸鋁纖維繩、硅酸鋁纖維毯等產品。

4.新型密封材料具有耐高溫導熱系數低，容重輕

5.使用壽命長

6.抗拉強度大，彈性好

7.無毒等特點，特別環保

變形縫防火帶使用范圍

廣泛用于建筑、高鐵站，大型機場，化工的熱能設備上的保溫。

變形縫防火帶技術指標

1 .纖維直徑 ≤4

2.含水量 <6

3.吸濕率 ≤4

4.憎水率 ≥99

5.高溫線收縮 ≤3.5mm

6.熱導率 0.036（常溫）

7.不燃性 ：1100  度不燃燒

8.溫度耐火度 ≤1100℃-1800℃

9.氯離子含量 11～29

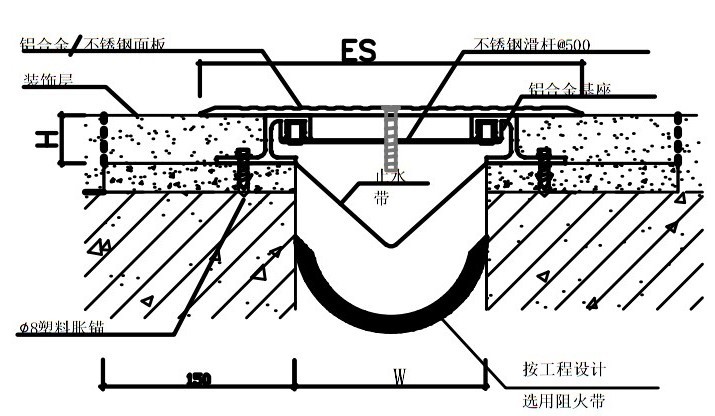

防火房屋沉降縫金屬卡鎖型（美碩推薦）

防火房屋沉降縫MSNSK型

適用縫寬：75—500mm，鋁合金基座厚度：1.3mm，1mm

縫寬（W） 75 100    125    150    175    200    250    300    350    400    450    500    備注

表面寬度（ES）    170    195     220   245    270    295    345    395    445    495    545     595

伸縮縫位移量   總位移量

     +   50 50 50 50 50 50 50 50 50 50 50 50

     -    50 50 50 50 50 50 50 50 50 50 50 50

配板寬度(mm) 115    140    165    190    215    240    290    340    390    440    490    540

配板厚度（mm）  0.5 0.5 1   1   1   1.5 1.5 1.5 2   2   2.5 2.5

可承受荷載(N/m2)

變形縫質量要求

1、安裝后外觀應線直、蓋板對縫工整；

2、安裝后水平面、垂直面上應與墻面、樓地面裝飾面層保持一致
。
3、建筑物為啟用前，應對蓋板表面予以適當防護措施，避免工程損壞。



1、裝配整體式結構房屋的伸縮縫間距宜表中現澆式的數值取用。

2、框-剪或框-簡結構房屋的伸縮縫間距可根據結構的具體布置情況，取表中框架結構與剪力墻結構之間的數值。
3、當屋面無保溫或隔熱措施、混凝土的收縮較大或室內結構因施工外露時間較長時，伸縮縫間距宜按表中露天欄或適當減少。

4、位于氣候干燥地區、夏季炎熱且暴雨頻繁地區的結構，伸縮縫間距宜適當減少。

5、對燒結普通磚、多孔磚、配筋砌塊砌體房屋取表中數值，對石砌體、蒸壓份煤灰磚和混凝土砌塊房屋取表中值吃曾以0.8的系數。

6、在鋼筋混凝土屋面上掛瓦的屋蓋應按鋼筋混凝土蓋采用。

7、溫差較大且變化頻繁地區和嚴寒地區不采暖的房屋及建筑物墻體的伸縮縫的最大間距，應按表中數值予以適當減少。



   施工安裝

1、在安裝之前應認真檢查槽口是否符合產品安裝的要求，多余部分應鑿去，缺損部分應修補。當修補部分的厚度大于等于50mm時，需植筋加固，確保槽口的堅固和平直度。

2、安裝施工時，以變形縫的中心為基點，根據所選用的型號，按圖集要求向兩側放樣，用膨脹螺栓固定鋁合金基座，如需要安裝止水帶和阻火帶，在安裝鋁合金基座之前應先安裝止水帶和阻火帶，在安裝止水帶時需在鋁合金基座，止水帶和混凝土主題結構之間分別涂刷防水基層膠

3、金屬蓋板型變形縫裝置中的不銹鋼滑桿間距為500mm。

4、金屬脹錨螺栓埋人結構層的最小深度為40mm，塑料脹錨螺栓埋人結構層的最小深度為45mm.


 變形縫介紹：
一 、變形縫裝置的材料構成：
變形縫裝置是由鋁合金型材、鋁合金板(或不銹鋼板、銅板)、中控滑桿、橡膠嵌條及各種專用膠條等組成的。其中橡膠制品要求具有優良的抗疲勞、耐低溫、抗壓縮變形、抗紫外線和防水等性能。
     如果在建筑變形縫裝置里配置止水帶、阻火帶和保溫帶還可以使變形縫裝置滿足防水、防火、保溫等設計要求。止水帶采用厚l. 2mm的三元乙丙橡膠片材，能夠長期在陽光、潮濕、寒冷的自然環境下使用。阻火帶是由兩層不銹鋼襯板中間夾硅酸鋁耐火纖維氈共同組成的專用配件，阻火帶的兩側與建筑物主體結構固定。阻火帶可以滿足1-4h不同耐火極限的要求。
二 、變形縫裝置的類別與規格：
(1) 按建筑物使用部位分為:樓地面變形縫，外墻變形縫，內墻變形縫，頂棚變形縫，屋面變形縫，玻璃幕墻變形縫。
(2 )按變形縫使用形式的特點分為:平面型變形縫和轉角型變形縫。
(3 )按變形縫裝置的構造特征分為:金屬蓋板型;金屬卡鎖型;單列嵌平型;雙列嵌平型和橡膠嵌平型，分別介紹如下:

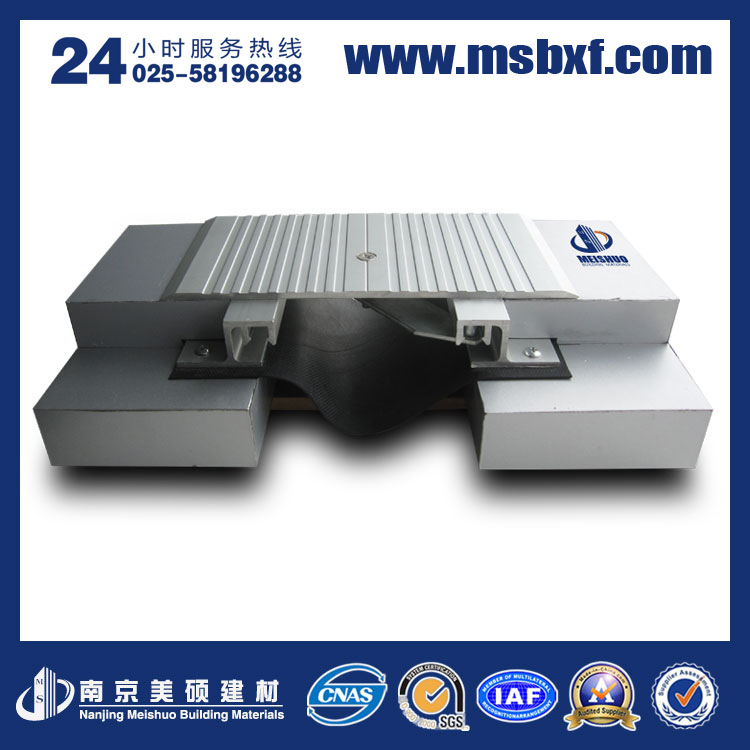

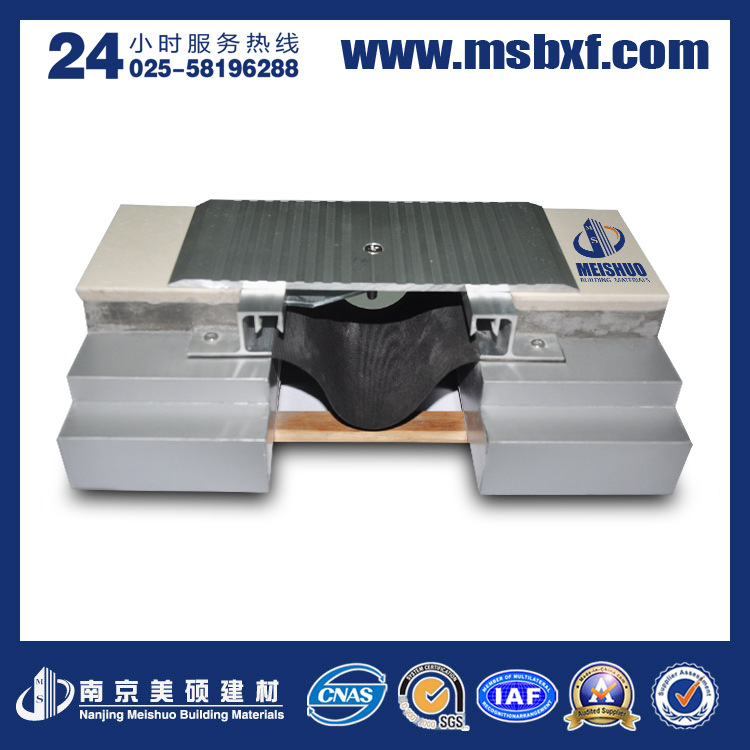

1)金屬蓋板型:由鋁合金基座、鋁合金(或不銹鋼、銅)板蓋板、中控滑桿組成。適用縫寬75～450mm。金屬蓋板型的特點是在蓋板與固定于變形縫兩側的基座之間采用中控中控滑桿連接，安裝時滑桿按45°角斜放，當基座變位時，金屬蓋板始終保持位于縫的中心位置，當用于樓地面時可以增加蓋板厚度，提高承載能力。一般承載型荷載為18. 4kN (7. 5t叉車通過)。
金屬蓋板形屋面變形縫裝置還為“L‘，形、"T”形、“+”形及女兒墻，各種陰陽角設計了專用配件。
2) 金屬卡鎖型:由鋁合金基座、鋁合金邊側蓋板、鋁合金中心滑動蓋板組成。適用縫寬50～450mm。中心滑動蓋板是夾在邊側蓋板與鋁合金基座之間的，具有外觀整潔、安裝方便等特點。
3) 單列嵌平型:由鋁合金基座和橡膠條組成。適用縫寬25～100mm。具有構造簡單、防水性能好，橡膠條與裝飾層結合嚴密平整等特點。可用于室外平臺。
4) 雙列嵌平型:由鋁合金基座、鋁合金中心板、中控滑桿和橡膠條組成，適用縫寬75～450mm。雙列嵌平型的鋁合金中心板是設有凹槽的型材，槽內可以嵌入石材、地磚，地毯等裝飾材料，與室內整體地面材料相一致，尤其適合用于潔凈度要求比較高的樓地面。
5)橡膠嵌平型:由鋁合金基座和橡膠條組成，適用縫寬50～100mm，也有只用橡膠條不用鋁合金基座的做法。除了具有單列嵌平型的特點以外，構造和施工都更加簡單。
(4)按使用功能的特殊要求還分為有承重型和防震型。
承重型前面已經說過，只要將金屬蓋板型的面板按照承載能力的要求加厚就行了。防震型基本上是分為兩類。外墻和屋面的防震型變形縫裝置是以橡膠彈性體為主的專用裝置(圖14)。樓地面的防震變形縫裝置由鋁合金基座、中心蓋板、中控滑桿及防震彈簧、橡膠條組成。當地震發生時，帶有防震彈簧裝置的中控滑桿受力后變形，可使中心蓋板沿著基座的邊框上升，以保護變形縫兩側的建筑結構不受損壞。當受力消除后，中心蓋板會自動恢復原始狀態。它具有接縫平整、裝飾效果好等特點，在大型工程中，如體育中心、會展中心、政府辦公樓等已被廣泛采用。適用縫寬為75-450mm 。
(5) 其他類型。另外還有一些專門用于玻璃幕墻的變形縫裝置。
