南京外墻變形縫
外墻變形縫是變形縫構造與裝置分類中的一種，是以使用部位為依據的。外墻變形縫針對現代建筑物超高和大規模建筑工程之熱脹冷縮，樓宇高低不等而引起的沉降和地震時產生的樓宇搖晃而分為四類：金屬蓋板型、金屬卡鎖型、橡膠嵌平型和抗震型。
墻面變形縫分類：

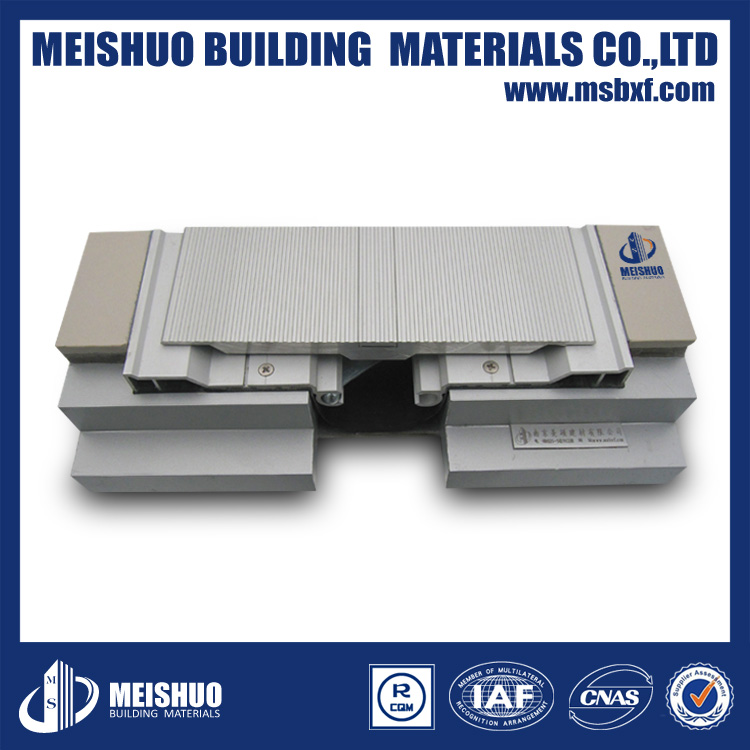

1 ：金屬蓋板型墻面變形縫
◎特點：可增加蓋板厚度，提高承載能力，蓋板自定中心，接合平整.
◎型號：（沒有統一的國家標準，有公司自己定）美碩的有：MSQG(平面)型 MSQ-QG(轉角)型
◎50％位移量
◎滑桿的設置確保變形裝置變化
◎面板可選用鋁板、不銹鋼或黃銅
2：墻面金屬卡鎖型
◎特點：安裝方便，若縫寬部相等時，可以向縫的兩個相反方向(外側)移動一點.使寬度相等。對基層平整度要求高，安裝速度相應的也快，工序作業靈活
◎型號：（沒有統一的國家標準，有公司自己定）美碩的有：MSNSK(平面)型 MSN-QSK(轉角)型
◎50％位移量
◎面板可選用鋁板、不銹鋼或黃銅
3：墻面橡膠嵌平行
◎特點：伸縮性能好。
◎型號：（沒有統一的國家標準，有公司自己定）美碩的有：MSQDJF(平面)型 MSDQ-QDJF(轉角)型
◎50％位移量
◎面板為橡膠
外墻上變形縫質量要求：
1,安裝后外觀應線直,蓋板對縫工整；
2,安裝后水平面,垂直面上應與墻面,樓地面裝飾面層保持一致
。
3,建筑物為啟用前,應對蓋板表面予以適當防護措施,避免工程損壞。
1,裝配整體式結構房屋的伸縮縫間距宜表中現澆式的數值取用。
2,框-剪或框-簡結構房屋的伸縮縫間距可根據結構的具體布置情況,取表中框架結構與剪力墻結構之間的數值。
3,當屋面無保溫或隔熱措施,混凝土的收縮較大或室內結構因施工外露時間較長時,伸縮縫間距宜按表中露天欄或適當減少。
4,位于氣候干燥地區,夏季炎熱且暴雨頻繁地區的結構,伸縮縫間距宜適當減少。
5,對燒結普通磚,多孔磚,配筋砌塊砌體房屋取表中數值,對石砌體,蒸壓份煤灰磚和混凝土砌塊房屋取表中值吃曾以0.8的系數。
6,在鋼筋混凝土屋面上掛瓦的屋蓋應按鋼筋混凝土蓋采用。
7,溫差較大且變化頻繁地區和嚴寒地區不采暖的房屋及建筑物墻體的伸縮縫的最大間距,應按表中數值予以適當減少。
外墻變形縫物化特性：
|
外墻變形縫機械性能
|
||||
|
外墻變形縫型號
|
拉伸強度(25°C MPa)
|
屈服強度(25°C MPa)
|
硬度500kg力10mm球
|
延伸率1.6mm(1/16in)厚度
|
|
175
|
195
|
60
|
12
|
|
|
MSDG
|
180
|
211
|
65
|
14
|
|
MSD-QG
|
310
|
276
|
95
|
12
|
|
MSDGCP
|
510
|
455
|
135
|
10
|
|
MSMSDGA
|
572
|
503
|
150
|
11
|
|
MSD-QGA
|
470
|
325
|
120
|
20
|
|
外墻變形縫物理性能
|
|||||
|
外墻變形縫型號
|
熱膨脹系數
(20-100℃)
μm/m·k
|
熔點范圍
(℃)
|
電導率20℃(68℉)
(%IACS)
|
電阻率20℃(68℉)
Ωmm2/m
|
密度(20℃)(g/cm3)
|
|
MSDG
|
23.2
|
500-635
|
30
|
0.058
|
2.82
|
|
MS-QCP
|
23.8
|
607-650
|
35
|
0.050
|
2.72
|
|
MSDGCP
|
23.4
|
570-640
|
29
|
0.059
|
2.72
|
|
MSMSDGA
|
23.6
|
580-650
|
43
|
0.040
|
2.73
|
|
MSD-QGA
|
23.5
|
490-630
|
41
|
0.0415
|
2.82
|
|
MSMSD-QGP
|
23.6
|
475-635
|
33
|
0.0515
|
2.82
|
|
外墻變形縫鋁合金性能的化學成分
|
|||||||||||
|
合金
牌號
|
硅Si
|
鐵Fe
|
銅Cu
|
錳Mn
|
鎂Mg
|
鉻Cr
|
鋅Zn
|
鈦Ti
|
其它
|
鋁
|
|
|
每個
|
合計
|
最小值
|
|||||||||
|
2024
|
23.2
|
0.5
|
3.8-4.9
|
0.3-0.9
|
1.2-1.8
|
0.1
|
0.25
|
0.15
|
0.05
|
0.15
|
余量
|
|
5052
|
25
|
0.4
|
0.1
|
0.1
|
2.2-2.8
|
0.15-0.35
|
0.1
|
--
|
0.05
|
0.15
|
余量
|
|
5083
|
23.8
|
0.4
|
0.1
|
0.3-1.0
|
4.0-4.9
|
0.05-0.25
|
0.25
|
0.15
|
0.05
|
0.15
|
余量
|
|
6061
|
23.6
|
0.7
|
0.15-0.4
|
0.15
|
0.8-1.2
|
0.04-0.35
|
0.25
|
0.15
|
0.05
|
0.15
|
余量
|
|
7050
|
23.5
|
0.15
|
20.-2.6
|
0.1
|
1.9-2.6
|
0.04
|
5.7-6.7
|
0.06
|
0.05
|
0.15
|
余量
|
|
7075
|
23.6
|
0.5
|
1.2-2.0
|
0.3
|
2.1-2.9
|
0.18-0.28
|
5.1-6.1
|
0.2
|
0.05
|
0.15
|
余量
|
南京外墻變形縫配板厚度及伸縮性能參照：
內墻、外墻、吊頂、屋面變形縫鋁合金蓋板厚度選用：
縫寬為50 --100的鋁合金面板采用厚度為1.0mm--2.0mm；
縫寬為100--200的鋁合金面板采用厚度為1.2mm--2.0mm；
縫寬為200--300的鋁合金面板采用厚度為2.0mm--3.0mm；
縫寬為300--500的鋁合金面板采用厚度為3.0mm以上厚度；
橡膠金屬型變形縫
雙列式橡膠：伸縮位移量可達到變形縫寬度值的25％
單列式橡膠：伸縮位移量可以達到變形縫寬度值的12％
封縫型橡膠：伸縮位移量可達到變形縫寬度值的25％
金屬蓋板型：
平面縫：伸縮位移量可達到變形縫寬度值的50％
轉角縫：伸縮位移量可以達到變形縫寬度值的25％
