南京屋面金屬蓋板型變形縫-價格說明

       1、參考圖集：04CJ01-3-1/23    美碩型號：MSWGZ

       2、適用縫寬：100mm，另外可做其他縫寬

       3、基座厚度：1.5mm  基座材質：鋁型材   基座發貨長度：3米/根

       4、蓋板厚度：1.5mm厚  蓋板材質：型材板  蓋板發貨長度：2.5米/塊

       5、價格含材料費（不包括阻火帶），不含稅金、運費及安裝費。

屋面變形縫防水做法及注意事項
目前國內防水行業比較混亂，行業標準和規章制度還不夠完善，建議找專門的廠家和公司。南京阿維達工程材料有限公司專業提供屋面變形縫防水做法，屋面變形縫防水注意事項。變形縫是屋面變形集中的部位，溫差變形、建筑物合理沉降變形都會使變形縫的寬度不斷變化，所以不管屋面采用哪種防水材料，變形縫的構造和設防是一致的，即需要多道設防，并在縫的寬度變化時，不會造成防水層的破壞。變形縫有高低變形縫和等高變形縫兩種，等高變形縫又分為高出屋面等高變形縫、與屋面平齊變形縫和雙天溝變形縫等.
　　1、屋面變形縫防水做法
　　 等高屋面變形縫防水做法、高低屋面變形縫防水做法、等高屋面變形縫金屬蓋板做法、高低屋面變形縫金屬蓋板做法、
　　2、外墻變形縫防水做法
　　做法說明：
　　　　本做法適用于±0.000以上外墻。
　　　　外墻變形縫有伸縮縫、沉降縫和抗震縫三種，其功能、設置要求各不相同，實際工程抗震設計時，所有的伸縮縫、沉降縫寬度均應符合防震縫最小寬度的要求，盡量做到三縫合一。
　　 變形縫必須按照設計要求處理，不得隨意更改，以滿足變形縫在功能上的需要。根據變形縫的類型，選擇圖示伸縮縫或沉降縫做法.
通常情況下屋面變形縫防水都是采用橡膠止水帶。具體做法如下
橡膠止水帶變形縫防水材料選用中孔式鋼邊橡膠止水帶、背貼式止水帶、雙組分聚硫嵌縫膏進行加強防水。
(1) 在先澆筑部分的砼施工時，在襯砌中部埋設止水帶，并在頂板底面靠近變形縫處預留寬×深（150×30mm）通長凹槽。
(2) 在澆筑后澆筑部分砼時，在變形縫止水帶上、下通長安放(粘貼)2cm厚聚苯板，并在后澆砼靠近變形縫部同樣預留（150×30mm）通長凹槽，然后澆筑后澆砼。
(3)待砼干燥后，在頂板頂面變形縫摳掉30mm深的襯墊板，底面摳掉20mm深的襯墊板，用高壓空氣把縫吹干凈，然后在縫底粘貼一層PE泡沫棒，再用嵌縫膏把變形縫嵌平。
(4)止水帶及止水帶連接示意背貼式止水帶固定中埋式止水帶
(5) 變形縫中埋止水帶施工注意事項①中孔式中埋止水帶：在混凝土結構變形縫處，中埋式止水帶應沿結構厚度的中心線將止水帶的兩翼分別埋入結構中，中孔中心對準變形縫中央。止水帶固定在鋼筋上間距不得大于400mm，固定牢固。背貼式止水帶中心對準變形縫中央，牢固焊接于防水卷材表面。
② 安裝中埋式止水帶以細鐵絲懸吊于鋼筋上固定(預埋鋼筋間距為2m、長度為30cm)，在頂、底板水平安裝時使止水帶形成盆式，以避免止水帶下的氣體在混凝土澆搗時無法逸出，形成孔隙。
③ 止水帶設置時不可翻轉、扭曲，如發現破損立即更換。
④ 在混凝土澆筑前應避免止水帶被污物和水泥砂漿污損，表面有雜質須清理干凈，以免混凝土與其咬合不緊密形成滲水通道。
⑤ 接觸止水帶的混凝土灌注應加強振搗，振搗時應豎直向止水帶的兩邊(距離)進行，保證混凝土自身密實，不應出現粗骨料集中和漏振現象，水平向止水帶下充滿混凝土并充分振搗。
⑥ 止水帶應就位準確、安裝牢固，模板的端板應做成廂形(上下帶凹口的木模，木模的凹口為半圓形，直徑比止水帶中央氣孔大5mm，在澆注一側混凝土時保護止水帶的另一側翼不受到破壞。
⑦ 止水帶的接頭部位采用對接的方法,接頭處選在結構應力較小的部位。當止水帶的局部無法安裝(如遇箍筯無法穿越時)需采用兩道遇水膨脹止水條進行過渡連接，止水條應與止水帶縱向(縱向軸線)搭接不少于50mm，且要求膩子條粘貼在止水帶迎水面一側，粘貼應牢固可靠，止水條固定在施工縫表面的預留凹槽內，止水條間設置預埋注漿管。

	屋面變形縫的種類



	按照結構和變形縫伸縮功能分為以下三種：

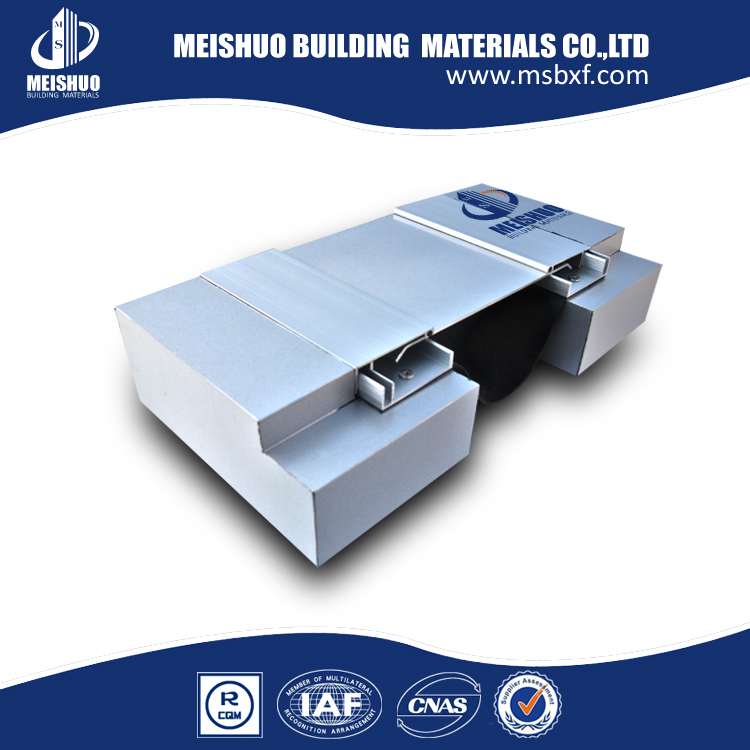

	一、金屬蓋板型屋面變形縫金屬蓋板型屋面變形縫



	二、橡膠型屋面變形縫



	三、抗震型屋面變形縫



	屋面變形縫的作用



	屋面變形縫除了變形縫應有的伸縮功能之外，還起到了很好的防水作用。它防水功能的實現通過三個部件來實現:



	1、帶有折邊的金屬蓋板，帶有折邊的金屬蓋板能夠有效防止雨水應為風的影響而滲入伸縮縫內。



	2、橡膠止水帶，這個止水帶能夠讓因為風等因素導致的進水不至于直接滲漏下去，起到第二層的保護作用。



	3、帶有折邊的鋁合金基座，不要小看了這個折邊，也是因為這個折邊，能夠更好地輔助產品的防水性能。







	變形縫的做法是什么



	1、在安裝之前應認真檢驗槽口是否符合產品要求，多余部分應鑿去，缺損部分應修補，過深過寬部分需直筋加固，確保槽口的平直度和堅固性。



	2、樓地面變形縫裝置應滿足圖集構造詳圖的要求，如不能滿足應做凹槽或基臺，并與鋼筋混凝土主體結構用膨脹螺栓固定。使用M6的膨脹螺栓埋入最小深度為40mm，使用M8的膨脹螺栓埋入最小深度為50mm。



	3、安裝時以變形縫中心為基點，根據所選型號，按圖集要求向兩側放樣，定出固定鋁合金基座的位置。用同樣的方法確定膨脹螺栓的位置，間距符合安裝圖紙要求。



	4、按實際要求安裝阻火帶。



	5、在縫隙連側基層及止水帶兩邊用專用基層膠黏劑涂刷，將止水帶平鋪貼再混凝土基層上并用相應工具壓實。止水帶固定后兩側與混凝土結合部位不得有氣泡或開口現象。



	6、將鋁合金基座放入槽口，調整好設計標高，使縱坡，橫坡與裝飾面保持一致，用膨脹螺栓固定鋁合金基座。







	7、將滑桿按設計間距布置，初步固定。



	8、蓋上面板，用螺栓固定。安裝完畢后，變形縫裝置表面蓋板應與地坪縱坡、橫坡保持一致。



	9、根據需要嵌入橡膠條、大理石或其他材料。



	10、個別接縫處應注入填縫膠并刮平。



	11、屋頂縫應特別注意接縫處理。特殊節點及配件由廠家專門加工。詳見屋面變形縫平接示意。



	12、按節點圖處理兩種不同型號變形裝置。詳見屋面變形縫與外墻連接構造。



	13、做好成品保護工作。
