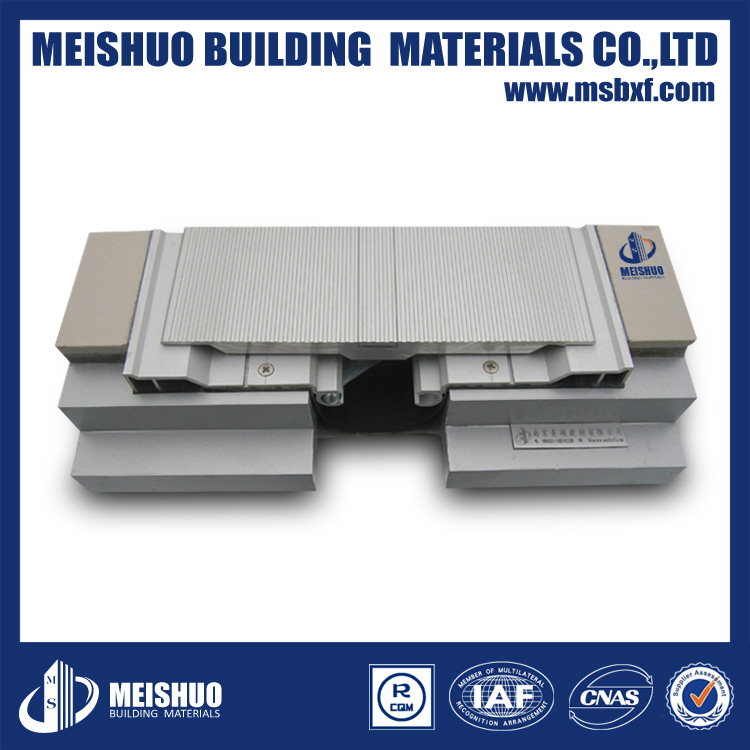

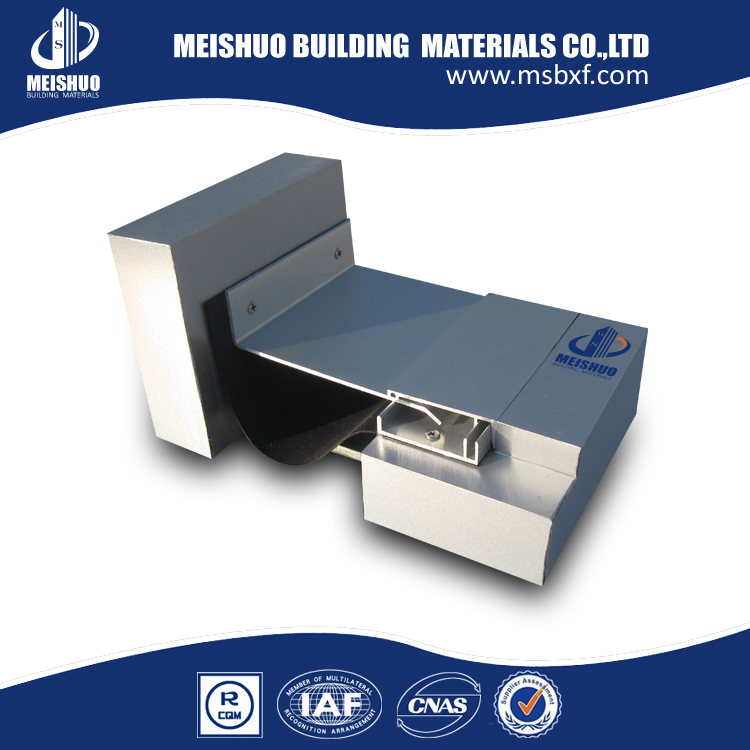

南京變形縫蓋板
南京變形縫蓋板可選用6063-t5鋁合金型材。6061系鋁合金板。304不銹鋼板及201不銹鋼板，
南京變形縫蓋板執行以下相關標準：
1 鋁擠型
1. 鋁擠型應為6063-T5形式。 2. 承受應力 170N / mm2以上
3. 抗拉強度 15kgf/mm以上 GB/T5237 4. 降伏強度 11kgf/mm以上 GB/T5237 5. 伸長率 8% 以上 GB/T5237
2 不銹鋼板
1. 須彎折或非彎折之不銹鋼板應為 SUS304型式。
2. SUS304型式不銹鋼板承受應力 520N/ mm2 GB/T3280
3 鋁合金板
1. 須彎折之鋁合金板應為3003-H14形式，非彎折之鋁合金板均為高承載型，應為6061-T6形式。
2. 3003-H14形式鋁合金板承受應力 185N / mm2以上 GB/T3880 3. 6061-T6形式鋁合金板承受應力 295N / mm2以上 GB/T3880
變形縫蓋板功能需求
南京變形縫蓋板伸縮性能聯動檢測：
1） 檢測依據：參照美國材料試驗學會（ASTM）標準
2） 試驗方法：伸縮性能試驗方法，試驗安裝在伸縮試驗機上，伸縮縫連接裝置通過伸縮試驗機的權對移動，模擬建筑結構在受熱動，風動地震影響導致伸縮縫連接裝置產生相對移動（或建筑結構受熱。風影響產生的膨脹和收縮移動）移動量根據產品設計要求進行調節，移動周期，速度按ASTM標準的規定，在試件檢測是按要求進行變換
3） 委托方提供長度小于914.4樣品
4） 按生產商提供產品的以下參數安裝在伸縮試驗機上。a.額定連接寬度101.6mm b.最大連接寬度：76.2mm c最小連接寬度：75.2mm d.試件移動量：不小于50.8m
4周期移動按ASTME1399-1997的要求進行檢測。
表1周期移動的要求
|
|
移動 |
最小周期數 |
周期 |
|
1 |
熱動 |
500 |
小于或等于1 |
|
2 |
風動 |
500 |
大于或等于140 |
|
3 |
地震 |
100 100后加 |
大于或等于30 大于或等于30 |
|
4 |
混合 |
400 |
大或等于1 |
5變形縫蓋板連接裝置檢測結果
|
|
檢測項目 |
檢測方法 |
實驗結果 |
|
|
伸縮性能
|
熱動 |
方案02S29-S0 |
固定裝置及螺絲無松動，橡膠蓋板無損壞及裂開，構建物明顯磨損變形 |
|
|
地震 |
||||
|
綜合 |
||||
|
承載性能 |
蓋板承載力： 板厚9.82mm |
方案 02S029-S0 |
額定承載18.km/m.（7.5T查車通過）最大承載23.35kn/m，（9.5t查車通過板無明顯變形 |
|
|
防水性能 |
水龍頭噴射 |
方案02S029-S0 |
0.15mp水壓噴射2min。防水膠帶底面無現滲水
|
|
|
|
1. 伸縮性能試驗試件鏈接寬度A最小距離75.7mm最大距離31.2mm。移動量55.5 2. 承載性能能試驗，試件兩鋁合金擠型的距離寬A為101.6mm 3. 防水性能試驗。試件安裝連接寬度A為101.6mm |
|||
6.祖火帶產品的試驗施工方案
GB/T9978-1999《建筑結構件耐火性能試驗方法》
7組火帶檢驗結果總慧表
|
序號 |
檢測項目 |
檢測方法 |
試驗結果 |
結論
|
|
耐火性能 |
完整性 |
方案208-2000 |
≥2.0h.試件背火面無穿火引燃棉墊試件，試件無垮塌 |
合格 |
|
絕熱性 |
≥2.0h。試件背火面溫度最高≤180攝氏度。平均溫度≤140攝氏度 |
合格 |
1.鋁合金型材，鋁板
材質應該符合GN/T3880-1997及GB/T5237-2000要求，表面做陽極氧化處理，使其平整，光潔，尺寸變差贏符合社交要求
2止水帶采用三元乙丙橡膠卷材，執行GB/18173.1標準，或采用熱蘇橡膠卷材，執行標準美國ASTM標準。
3組火帶：符合GB/T9978標準.用雙層耐火不銹鋼薄膜卷材壓成紋條。中間夾1790度高溫以上特質耐高溫硅酸鋁制成，阻火帶每個廠3米。耐火極限2h 3h 4h
4填縫膠：采用瑞士SIKAFLEX-151M 單組份聚氨脂密封膠
5執行美國聯邦技術標準TT-S00230C.11型.A級
南京變形縫蓋板配置要求：
內墻、外墻、吊頂、屋面變形縫鋁合金蓋板厚度選用：
縫寬為50 --100的鋁合金面板采用厚度為1.0mm--2.0mm；
縫寬為100--200的鋁合金面板采用厚度為1.2mm--2.0mm；
縫寬為200--300的鋁合金面板采用厚度為2.0mm--3.0mm；
縫寬為300--500的鋁合金面板采用厚度為3.0mm以上厚度；
地面變形縫鋁合金蓋板厚度選用（承重型根據情況不同適當加厚）：
縫寬為50--150 的鋁合金面板采用厚度為4.0mm；
縫寬為200--250的鋁合金面板采用厚度為5.0mm；
縫寬為300--350的鋁合金面板采用厚度為6.0mm；
縫寬為400以上的鋁合金面板采用厚度為8.0mm以上厚度
