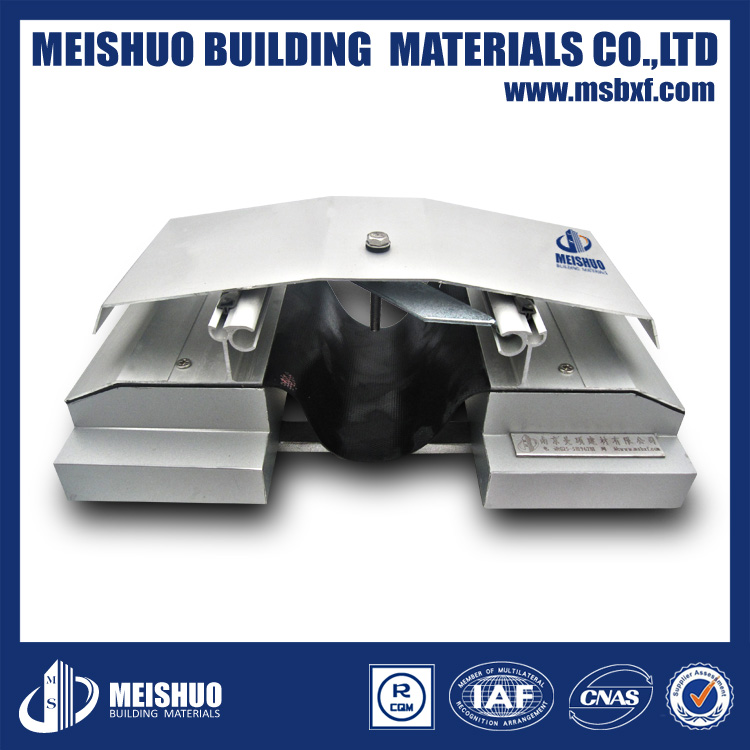

供應南通變形縫
南京變形縫成品力學性能
變形縫裝置成品力學性能實驗滿足表3要求。
|
序號 |
項目 |
金屬蓋型 金屬卡型 |
單、雙列嵌平型 |
抗震型 |
承重型 |
|
1 |
拉伸、壓縮時最大摩阻力，KN/M |
＜4 |
＜18 |
＜18 |
＜4 |
|
2 |
拉伸壓縮時變位均勻性，mm |
±2 |
±3 |
±3 |
±2 |
|
3 |
伸縮量（L為中軸桿中心距離），mm |
±0.5l |
±25 |
±25 |
±0.5l |
|
4 |
垂直變形量 |
---- |
---- |
±0.2縫寬 |
---- |
|
5 |
承載，kg/m2 |
≥960 |
≥3000 |
||
1、 實驗方法
6．1膠料硬度實驗按GB/T 6031-1998規定進行。
6．2膠料拉伸強度，扯斷伸長率的測定按GB/T528-1998的規定進行。
6．3、膠料脆性溫度實驗按GB/T1682-1994的規定進行。
6．4、膠料熱空氣老化實驗按GB/T3512-2001的規定進行。
6．5、膠料耐臭氧化實驗按GB/T7762-1987的規定進行。
6．6、尺寸偏差：應用剛直尺或者游標卡尺測量。
6．7、外觀質量：用目測量方法逐個檢查。
6．8、不銹鋼板實驗按GB/T3280-1992、GB/T4237-1992規定進行。
6．9、鋁合金型材，鋁板、鋁合金板實驗應按GB/T3880-1997、GB5237的規定進行。
6．10、成品力學性能實驗
6．10．1、實驗設備應能對整體組裝后的變形縫裝置進行力學性能及功能性實驗。如果實驗設備限制時，不能對整體變形縫裝置進行試驗，則可取1米實樣進行試驗。
6．10．2、在實驗平臺上，兩邊用定位螺栓或其它的有效方法將伸縮裝置試樣與基座連接，然使試樣裝置模擬拉伸、壓縮、縱向變化，實測拉壓過程中水平摩阻力、變位均勻性、實際伸縮量及垂直變形量和承載能力是否滿足設計要求。
6．10．3、有條件時，應對試樣進行抗震實驗。
6．10．4、所有型式變形縫裝置應做零部件安裝、更換方便性實驗。
7、檢驗規則
7．1、出廠檢驗
7．1．1、產品出廠時，應逐件進行外觀質量、外型尺寸檢驗。確認合格后，方可出廠。出廠時應附有產品質量合格證明文件。
7．1．2、不合格的產品可進行一次修補，修補后仍不合格則不允許出廠。
7．2、型式檢驗
7．2．1、有下列情況之一的，應進行型試檢驗：
（1）新產品投產時
（2）膠料配方改變，工藝結構型式改變時：
（３）產品停產一年以上，恢復生產
（４）重點工程或用量較大的工程
５）國家質量監督機構或用戶提出要求時。
７．２．２、檢驗項目
７．２．２．１、膠料的硬度、拉伸強度、扯斷伸長率、脆性溫度每批膠聊檢驗，并應有進廠材質證明；膠料的臭氧老化，熱空氣老化實驗每年檢查一次。
7．2．2．3、成品力學及功能性檢驗：
投產鑒定時，應提供規定實驗段全部實驗項目詳細完整實驗報告。
定期檢測，可僅作拉伸、壓縮最大水平摩阻力，伸縮量實驗。
8、 標志、包裝、運輸、儲存
8.1、標志
產品應有明顯的標志，其內容包括產品名稱、型號、規格、廠名、廠地址、批號、檢驗員代號和產品標準號。
8．2．1、產品應該根據規格及貨運重量規定，采用不同的包裝。應牢固可靠。
8．2．2、箱內應附有產品合格證，技術文件。
8．3、 運輸、儲存
8．3．1、產品在運輸中，應避免陽光直接暴曬，雨淋雨侵，防止變形，且不能與其它有害物質相接觸。
變形縫蓋板連接性能檢測方案
1） 檢測依據：參照美國材料試驗學會（ASTM）標準
2） 試驗方法：伸縮性能試驗方法，試驗安裝在伸縮試驗機上，伸縮縫連接裝置通過伸縮試驗機的權對移動，模擬建筑結構在受熱動，風動地震影響導致伸縮縫連接裝置產生相對移動（或建筑結構受熱。風影響產生的膨脹和收縮移動）移動量根據產品設計要求進行調節，移動周期，速度按ASTM標準的規定，在試件檢測是按要求進行變換
3） 委托方提供長度小于914.4樣品
4） 按生產商提供產品的以下參數安裝在伸縮試驗機上。a.額定連接寬度101.6mm b.最大連接寬度：76.2mm c最小連接寬度：75.2mm d.試件移動量：不小于50.8m
4周期移動按ASTME1399-1997的要求進行檢測。
表1周期移動的要求
|
移動 |
最小周期數 |
周期 |
|
|
1 |
熱動 |
500 |
小于或等于1 |
|
2 |
風動 |
500 |
大于或等于140 |
|
3 |
地震 |
100 100后加 |
大于或等于30 大于或等于30 |
|
4 |
混合 |
400 |
大或等于1 |
5伸縮縫蓋板連接裝置檢測結果
|
檢測項目 |
檢測方法 |
實驗結果 |
||
|
伸縮性能 |
熱動 |
方案02S29-S0 |
固定裝置及螺絲無松動，橡膠蓋板無損壞及裂開，構建物明顯磨損變形 |
|
|
地震 |
||||
|
綜合 |
||||
|
承載性能 |
蓋板承載力： 板厚9.82mm |
方案 02S029-S0 |
額定承載18.km/m.（7.5T查車通過）最大承載23.35kn/m，（9.5t查車通過板無明顯變形 |
|
|
防水性能 |
水龍頭噴射 |
方案02S029-S0 |
0.15mp水壓噴射2min。防水膠帶底面無現滲水 |
|
|
1. 伸縮性能試驗試件鏈接寬度A最小距離75.7mm最大距離31.2mm。移動量55.5 2. 承載性能能試驗，試件兩鋁合金擠型的距離寬A為101.6mm 3. 防水性能試驗。試件安裝連接寬度A為101.6mm |
||||
6.祖火帶產品的試驗施工方案
GB/T9978-1999《建筑結構件耐火性能試驗方法》
7組火帶檢驗結果總慧表
|
序號 |
檢測項目 |
檢測方法 |
試驗結果 |
結論 |
|
耐火性能 |
完整性 |
方案208-2000 |
≥2.0h.試件背火面無穿火引燃棉墊試件，試件無垮塌 |
合格 |
|
絕熱性 |
≥2.0h。試件背火面溫度最高≤180攝氏度。平均溫度≤140攝氏度 |
合格 |
1.鋁合金型材，鋁板
材質應該符合GN/T3880-1997及GB/T5237-2000要求，表面做陽極氧化處理，使其平整，光潔，尺寸變差贏符合社交要求
2止水帶采用三元乙丙橡膠卷材，執行GB/18173.1標準，或采用熱蘇橡膠卷材，執行標準美國ASTM標準。
3組火帶：符合GB/T9978標準.用雙層耐火不銹鋼薄膜卷材壓成紋條。中間夾1790度高溫以上特質耐高溫硅酸鋁制成，阻火帶每個廠3米。耐火極限2h 3h 4h
4填縫膠：采用瑞士SIKAFLEX-151M 單組份聚氨脂密封膠
5執行美國聯邦技術標準TT-S00230C.11型.A級
伸縮縫：（鋁板）
需用圖集：外墻伸縮式縫蓋板板04CJ01-3—1/19，
室內頂棚及墻面蓋板為04CJ01-3—3/15，
地面變形縫蓋板04CJ01-3—3/7
材料要求：牌號6061或6063，伸縮量為50㎜。阻火帶阻燃時間≥3h。
2.1、變形縫安裝技術要求
材料要求：
（1）鋁板：材質符合GB/T3280—1997及GB/T4237-1993要求，采用牌號6063-T5、6061-T6型材。
外觀：表面作陽極化處理或氟碳噴涂、粉沫噴涂。板的表面應平整、光潔。
（2）止水帶：采用三元乙丙防水材料，用配套膠粘接劑固定。
材質：符合GB18173.1—2000《高分子防水材料》要求。
（3）阻火帶：采用硅酸鹽耐火纖維及不銹鋼薄板加工而成，按照GB/T9978—1999《建筑構件耐火試驗方法》測定耐火極限。
（4）膠條
膠條采用熱塑性橡膠，膠料性能符合下表要求。
|
序號 |
檢測項目 |
要求 |
備注 |
||
|
單位 |
熱塑性橡膠 |
||||
|
1 |
硬度 |
邵爾A |
60±5 |
||
|
2 |
拉伸強度 |
Mpa |
≥6.2 |
||
|
3 |
扯斷伸長率 |
% |
≥420 |
||
|
4 |
脆性溫度 |
℃ |
≤-40 |
||
|
5 |
耐臭氧氧化（25-50pphm）40℃*96h |
20% |
無龜裂 |
||
|
6 |
熱空氣老化試驗 |
試驗條件 |
℃*h |
70*96 |
|
|
拉伸強度降低率 |
% |
≤2 |
|||
|
扯斷伸長率降低率 |
% |
≤7 |
|||
|
硬度變化 |
邵爾A |
-2 |
|||
|
7 |
線膨脹系數 |
℃-1 |
≤5*40-4 |
||
2.2膠條外觀質量符合下表要求
|
序號 |
缺陷 |
要求 |
|
1 |
氣泡、雜質 |
不超過成品表面面積的0.5%，且每處不大于25㎜2，深度不超0.5㎜。 |
|
2 |
噴霜、發脆、裂紋 |
不允許 |
|
3 |
明疤缺膠 |
面積不超過30*5㎜2，深度不超過0.5㎜，每米不超過4處。 |
4.3成品力學性能：試驗應滿足下表要求
|
序號 |
型號 項目 |
金屬蓋板型 |
|
1 |
拉伸、壓縮時最大水平摩阻力（km/m） |
＜4 |
|
2 |
拉伸壓縮時變位均勻性㎜ |
±2 |
|
3 |
伸縮量㎜ （L為中軸桿中距） |
±0.5L |
|
4 |
垂直變形量（縫寬） |
-- |
|
5 |
承載km/㎡ |
≥2.0 |
外墻：固定螺栓：M6×130~150㎜
內墻：固定螺栓：M6×80㎜
變形縫的尺寸要求必須實地測量，先做型式樣板，經驗收后再大面積施工。
