南京抗震縫
抗震縫的設置：
平面形狀復雜時，宜用抗震縫劃分成較規則簡單的單元。但對高層結構，宜盡可能不設縫。當需要設置抗震縫時，其較小寬度應符合下列要求：
（1）框架結構房屋的防震縫寬度，當高度不超過15m時可采用70mm；超過15m時，6度、7度、8度和9度相應每增加高度5m、4m、3m和2m，宜加寬20mm.
（2）框架抗震墻結構房屋的防震縫寬度可采用上述對框架規定數值的70%，抗震墻結構房屋的防震縫寬度可采用上述對框架規定數值的50%；且均不宜小于70mm.
（3）抗震縫兩側結構體系不同時，抗震縫寬度應按需要較寬的規定采用，并可按較低房屋高度計算縫寬。
（4）8、9度框架結構房屋防震縫兩側結構高度、剛度或層高相差較大時，可在縫兩側房屋的盡端沿全高設置垂直于防震縫的抗撞墻，每一側抗撞墻的數量不應少于兩道，宜分別對稱布置，墻肢長度可不大于一個柱距。
以上內容均根據學員實際工作中遇到的問題整理而成，供參考，如有問題請及時溝通、指正。
抗震縫一般用在震動較大的或對設備精度要求很高的機械設備的設備基礎四周，所以應該是四面，有些要求底部也要抗震，那就成了一個池體。
建筑圖上體現一般是雙線。
為避免建筑物破壞，按抗震要求設置的垂直的構造法叫做抗震縫。該縫一般設置在結構變形的敏感部位，沿著房屋基礎頂面全面設置，使得建筑分成若干剛度均勻的單元獨立變形。
抗震縫做法
1.應重點考慮采用整體剛度較好的橫墻承重或縱橫墻混合承重的結構體系、在設防烈度為8度和9度地區，有下列情況之一時宜設防震縫。縫寬50~70，縫兩側均需設置墻體，以加強縫兩側房屋的剛度。
2.建筑立面高差在6米以上；
3.建筑物有錯層且錯層樓板高差較大；
4.建筑物相鄰部分結構剛度、質量差別較大。
震設計時，高層建筑宜調整平面形狀和結構布置，避免設置防震縫。體型復雜、平立面不規則的建筑，應根據不規則程度、地基基礎條件和技術經濟等因素的比較分析，確定是否設置防震縫。
3．4．10 設置防震縫時，應符合下列規定：
1 防震縫寬度應符合下列規定：
1)框架結構房屋，高度不超過15m時不應小于100mm；超過15m時，6度、7度、8度和9度分別每增加高度5m、4m、3m和2m，宜加寬20mm；
2)框架-剪力墻結構房屋不應小于本款1)項規定數值的70％，剪力墻結構房屋不應小于本款1)項規定數值的50％，且二者均不宜小于100mm。
2 防震縫兩側結構體系不同時，防震縫寬度應按不利的結構類型確定； 3 防震縫兩側的房屋高度不同時，防震縫寬度可按較低的房屋高度確定；
4 8、9度抗震設計的框架結構房屋，防震縫兩側結構層高相差較大時，防震縫兩側框架柱的箍筋應沿房屋全高加密，并可根據需要沿房屋全高在縫兩側各設置不少于兩道垂直于防震縫的抗撞墻；
5 當相鄰結構的基礎存在較大沉降差時，宜增大防震縫的寬度；
6 防震縫宜沿房屋全高設置，地下室、基礎可不設防震縫，但在與上部防震縫對應處應加強構造和連接；
7 結構單元之間或主樓與裙房之間不宜采用牛腿托梁的做法設置防震縫，否則應采取可靠措施。
3．4．11 抗震設計時，伸縮縫、沉降縫的寬度均應符合本規程第3．4．10條關于防震縫寬度的要求。
3．4．12 高層建筑結構伸縮縫的較大間距宜符合表3．4．12的規定。
3．4．13 當采用有效的構造措施和施工措施減小溫度和混凝土收縮對結構的影響時，可適當放寬伸縮縫的間距。這些措施可包括但不限于下列方面：
1 頂層、底層、山墻和縱墻端開間等受溫度變化影響較大的部位提高配筋率； 2 頂層加強保溫隔熱措施，外墻設置外保溫層；
3 每30m～40m間距留出施工后澆帶，帶寬800mm～1000mm，鋼筋采用搭接接頭，后澆帶混凝土宜在45d后澆筑；
4 采用收縮小的水泥、減少水泥用量、在混凝土中加入適宜的外加劑； 5 提高每層樓板的構造配筋率或采用部分預應力結構。
1.變形縫定義
沉降縫、伸縮縫和防震縫統稱為變形縫。通常沉降縫、伸縮縫和防震縫被用作將房屋分成若干個獨立部分，從而消除沉降差、溫度和收縮應力以及體型復雜對結構帶來的危害。
2.沉降縫
沉降縫是將該不同部分的結構從頂到基礎整個斷開，使各部分自由沉降，以避免由于沉降差引起的附加應力對結構的危害。在下列情況下，宜考慮設置沉降縫：
⑴ 建筑主體結構高度懸殊，重量差別過大；
⑵ 地基不均勻；
⑶ 同一建筑結構不同的單元采用不同基礎形式；
⑷ 上部結構采用不同的結構形式或結構體系的交接處。
3.伸縮縫
伸縮縫即溫度縫，是在建筑物的平面尺寸較大時，為釋放結構中由于溫度變化和混凝土干縮而產生的內力而設置的。
設置伸縮縫的方法，通常是采用在伸縮縫處設置雙墻或雙柱的構造，將上部結構斷開，分成獨立的結構單元。對有抗震設防要求的建筑，伸縮縫的寬度應符合防震縫寬度的要求
伸縮縫的較大間距
結構體系
施工方法
較大間距（m）
框架
現澆
55
剪力墻
現澆
45
4.防震縫
為了避免震害，可采用設置防震縫的辦法，將平面和體型復雜的高層建筑，分成若干個比較規則、整齊和均勻的獨立結構單元。在下列情況下，宜設防震縫：
⑴ 當建筑平面突出部分較長，而又未采取有效措施時；
⑵ 房屋有較大錯層時；
⑶ 房屋各部分結構剛度或荷載相關懸殊時；
⑷ 地基不均勻，各部分沉降相差過大時
5、現行的《高層建筑混凝土結構技術規程》對鋼筋混凝土結構的防震縫較小縫
寬做出規定：
⑴ 任何情況下不能小于70mm；
⑵ 框架結構建筑高度不超過15m，可采用70mm；超過15m的部分，6度、7度、8度和9度相應每增加高度5m、4m、3m和2m，宜加寬20mm；
⑶ 框架－剪力墻結構防震縫的較小縫寬按前述第⑵條規定的70％采用；剪力墻結構的防震縫較小縫寬按前述第⑵條規定的50％采用，但不能小于70mm。
伸縮縫的材料組成

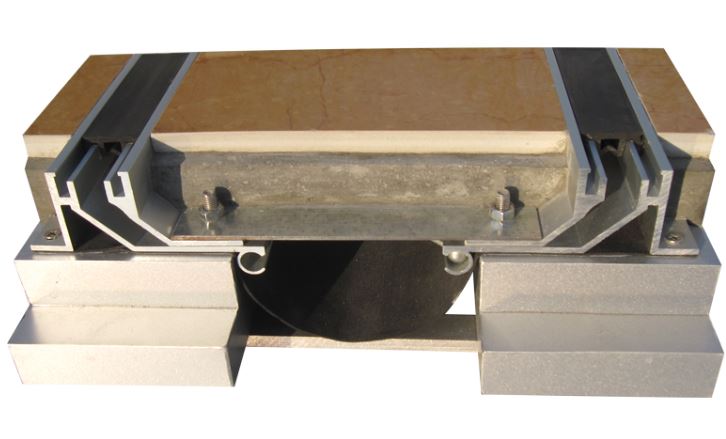

1）建筑伸縮縫裝置由鋁合金型材、鋁合金板（或不銹鋼板）、橡膠嵌條及各種專用膠條等組成。
2）如果在建筑伸縮縫裝置里配置止水帶、阻火帶和保溫帶，還可以使伸縮縫裝置滿足防水、防火、保溫等設計要求。
1）金屬卡鎖型樓地面伸縮縫
止水帶采用厚1.5mm三元乙丙橡膠片材，能夠長期在陽光、潮濕、寒冷的自然環境下使用。當長度方向需要連接時，可用搭接膠粘接。
2）阻火帶是由兩層不銹鋼襯板中間夾硅酸鋁耐火纖維氈共同組成的專用配件，阻火帶的兩側與主體結構固定。按GB/T9978-1999《建筑構件耐火試驗方法》測試耐火極限，可滿足1h～4h的不同要求。
伸縮縫的分類：
1） 按建筑使用部位分為：樓地面伸縮縫，外墻伸縮縫，內墻伸縮縫，頂棚及天花伸縮縫，屋面伸縮縫。
2） 按伸縮縫使用部位的特點分為：平面型和轉角型。
3） 按伸縮縫裝置的構造特征分為：金屬蓋板型，金屬卡鎖型，單列嵌平型，雙列嵌平型，橡膠嵌平型。
4） 按使用功能的特殊要求分為：承重型和抗震型。
1.3 伸縮縫裝置適用縫寬為25～450mm。
主要技術性能及執行標準
1.4主要技術性能及執行標準 1
）我國目前尚無伸縮縫國家標準，現有生產廠都是執行美國材料實驗協會（ASTM）標準E1399－1997。
2）其中不銹鋼板應符合GB/T3280《不銹鋼冷軋鋼板》標準；鋁合金型材應符合GB/T3880《鋁及鋁合金軋制板材》和GB/T5237-2000《鋁合金建筑型材》標準。
3）橡膠制品應具有優良的抗疲勞、耐低溫、抗壓縮變形、抗紫外線和防水等性能。
