地面變形縫

a、建筑平面復雜，有較大突出部分時；

b、建筑物立面高差在6米以上時；

c、建筑物有錯層且樓板高差較大；

d、建筑相鄰部分的結構剛度、質量相差較大時。

《變形縫建筑構造》，04CJ01-1、04CJ01-2、04CJ01-3。

圖集中介紹了各種變形縫裝置的構造。按使用部位：有樓地面變形縫、外墻變形縫、內墻變形縫，頂棚和天花板變形縫、屋面變形縫、玻璃幕墻變形縫；按使用形式：有平面型的變形縫、轉角型的變形縫；按構造特征：有金屬蓋板型，金屬卡鎖型、單列嵌平型、雙列嵌平型、橡膠嵌平型；按使用功能：有承重型、抗震型、防火型、防水型，以上這些內容都是非常實用的建筑構造做法，可供建筑根據工程需要直接選用。

目錄：

目錄1

說明2

變形縫裝置選用表5

金屬蓋板型樓地面變形縫(一)6

金屬蓋板型樓地面變形縫(二)7

金屬蓋板型樓地面變形縫(三)8

金屬卡鎖型樓地面變形縫9

抗震型樓地面變形縫(一)10

抗震型樓地面變形縫(二)11

抗震型樓地面變形縫(三)12

雙列嵌平型樓地面變形縫13

單列嵌平型樓地面變形縫(一)14

單列嵌平型樓地面變形縫(二)15

金屬卡鎖型墻面與頂棚變形縫16

金屬蓋板型墻面與頂棚變形縫17

單列嵌平及金屬蓋板型墻面與頂棚變形縫18

抗震型吊頂變形縫19

金屬卡鎖型與蓋板型吊頂變形縫20

抗震型外墻變形縫(一)21

抗震型外墻變形縫(二)22

抗震型、橡膠嵌平型外墻變形縫23

金屬蓋板型外墻變形縫24

金屬蓋板型、抗震型外墻變形縫25

幕墻變形縫26

金屬蓋板型屋面變形縫27

金屬蓋板型屋面抗震變形縫28

抗震型屋面變形縫29

變形縫設置規定(一)30

變形縫設置規定(二)31

2.1.1 鋁擠型

1. 鋁擠型應為6063-T5形式。 2. 承受應力        170N /  mm2以上

3. 抗拉強度         15kgf/mm以上                  GB/T5237  4. 降伏強度         11kgf/mm以上                  GB/T5237  5. 伸長率           8% 以上                         GB/T5237

2.1.2 不銹鋼板

1. 須彎折或非彎折之不銹鋼板應為 SUS304型式。

2. SUS304型式不銹鋼板承受應力     520N/  mm2      GB/T3280

2.1.3 鋁合金板

1. 須彎折之鋁合金板應為3003-H14形式，非彎折之鋁合金板均為高承載型，應為6061-T6形式。

2.  3003-H14形式鋁合金板承受應力    185N /  mm2以上  GB/T3880  3.  6061-T6形式鋁合金板承受應力     295N /  mm2以上  GB/T3880

2.1.4 鋼制中軸控制桿系統

1. 抗拉強度            50N /  mm2以上                 GB/T8162 2. 降伏強度            30N /  mm2以上                 GB/T8162

2.1.5 鋼制中軸控制桿加焊鋼制強力彈簧系統

1.  抗拉強度            50N /  mm2以上                GB/T8162 2.  降伏強度            30N /  mm2以上                GB/T8162 3. 彈簧回復力(最小垂直集中荷載)       180kgf以上         GB/T2089

4. 面板承載力之單點荷載  200kg 以上        GB/T2089

2.1.6 合成橡膠SANTOPRENE

1.  拉力強度        70Kg/㎝2以上       ASTM   D412 2. 伸 長 率        480% 以上         ASTM   D412 3. 硬    度       SHORE A 75±10     ASTM   D2240 4. 加熱老化       (100℃ @  168 hr.)   ASTM   D573        (a)抗拉強度保留率%   95% 以上        (b)斷裂伸長率保留率%  94% 以上        (c)硬度保留率%        105% 以上

2.1.7 SIKA防水帶

1.  抗拉強度        92Kg/㎝2以上       ASTM   D412 2.  伸 長 率        650% 以上         ASTM   D412 3.  硬    度       SHORE A 80±5      ASTM   D2240 4.  撕裂強度        300lbs/in  以上     ASTM   D624 5  老化試驗       (70℃ @  168 hr.)    ASTM   D573

       (a)抗拉強度保留率%   95% 以上        (b)斷裂伸長率保留率%  105% 以上

2.1.8 SIKA 環氧樹脂接著劑

1. 密度：1.65kg/1(A+B劑)

2. 凹陷流動：依據FIP5.3任何溫度無凹陷現象（厚度9.5mm）。              3. 擠壓能力：依據FIP5.4符合而有載重規范（6530 mm2面積下，達400公斤）。

4.  抗溫能力：符合FIP5.10 DIN53458及ASTM D648（7天/55℃，繞曲溫度S-08=82℃）。

5. 抗壓強度：依據FIP5.12 60~100N/m㎡。

 6. 擠剪強度：符合FIP5.15 55℃剪刀強度S-08  17~21N/m㎡。

2.1.9  SIKA PU填縫劑

1. 抗拉強度    60%伸長量（23℃）小于（0.4N/mm2） ISL11600     2.  伸長率      600% 以上         3.  硬度        SHORE A 280±5      DIN53505 4.  撕裂強度     ＞1N/ mm2以上        JISK625

2.1.10  SIKA乳膠砂漿回填

 1.  抗壓：      280kg/㎝2           ASTM C109

2.  抗彎：     50kg/㎝2             ASTM

C348 2.1.12 陶瓷纖維防火帶

須采用0.1mm厚軟質不銹鋼薄片制成，中間包覆耐火陶瓷纖維棉，在地震測試中后能恢復原狀，且防火要求須符合GB/T8624-199

7耐然A級和GB/T9978-1999防火標準至少兩小時，最多四小時，并經合法授權下之機構證明測試，并出具證明。 2.2

伸縮縫蓋板功能需求

2.2.1  建筑伸縮縫蓋板系統須經過地震周期性移動測試，采原尺寸整組件仿真，并須提供

原尺寸模擬證明，位移量須達到50%以上。

2.2.2  隱藏式地坪，內外墻及天花伸縮縫蓋板

1. 蓋板應能承受平均單位載重967kg/m2以上之需求。 2. 整組蓋板復原力應能承受集中荷重200kg 之需求。

3. 15h X 40w X 4t U型中軸控制桿系統應為鋼制擠壓式中軸桿加焊鋼制強力彈簧,表面須做防腐處理，以達有效回復力；中軸桿螺栓長度不得小于18cm，且為一體成型(非凹折式)以避免破壞強度。 4. 依設計要求，產品材料物理性質須符合2.1項之需求。

2.2.3  一般型地坪伸縮縫蓋板

1. H型蓋板采用6061-T6鋁合金型式。 2. L型蓋板采用3003-H14鋁合金型式。

3. 設置Φ10圓柱型不銹鋼中軸控制桿系統，于變位發生時能迅速有效回復原位。

4. 依設計要求，產品材料物理性質須符合2.1項之需求。

2.2.4  一般型屋頂，內外墻及天花伸縮縫蓋板

1. 蓋板采用3003-H14鋁合金型式。

2. 設置Φ10圓柱型不銹鋼中軸控制桿系統，于變位發生時能迅速有效回復原位。

3. 依設計要求，產品材料物理性質須符合2.1項之需求。

2.2.5  合成橡膠外墻伸縮縫蓋板

1. 蓋板采用進口SANTOPRENE合成橡膠型式。

2. 縫寬超過200mm設置Φ10圓柱型不銹鋼中軸桿控制桿系統，于變位發生時能迅速有效回復原位。

3. 依設計要求，產品材料物理性質須符合2.1項之需求。

樓地面抗震型變形縫MSDSZJ-價格說明：
   1、變形縫參考圖集：04CJ01-3-1/12       美碩型號：MSDSZJ
   2、變形縫適用縫寬：100mm，另外可做其他縫寬
   3、變形縫基座厚度：1.68mm厚   變形縫基座材質：鋁型材   基座發貨長度：2.5 米/根
   4、變形縫中心板厚度：1.5mm厚  變形縫中心板材質：2mm厚鍍鋅鋼板   中心板發貨長    度：2.5米/塊
   5、價格含材料費（不包括阻火帶），不含稅金、運費及安裝費。

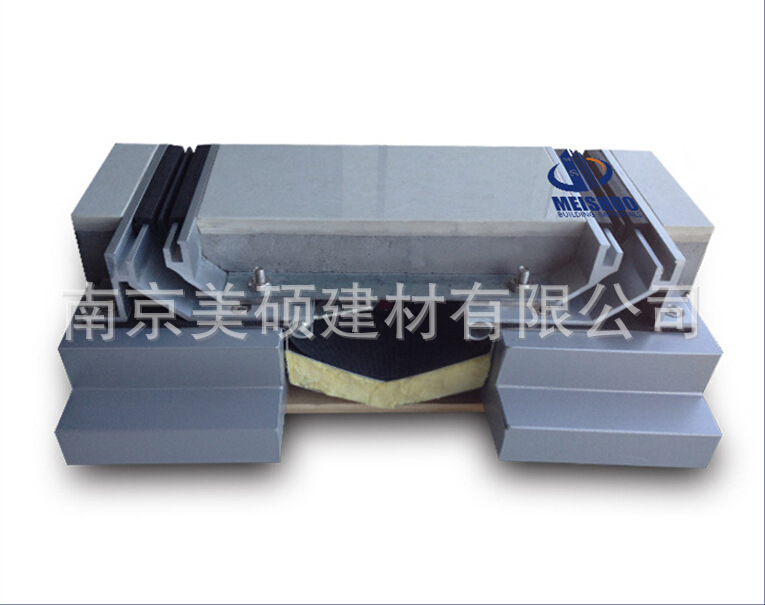

樓地面抗震型變形縫-產品特點和模型圖:

安裝成型后，變形縫部位只顯示出2條小小的膠條，整體上和兩側的裝飾層協調，平整，縫寬變化，調整靈活，適合多種縫寬，如果配置標準，具有減震抗震的作用。

樓地面抗震型變形縫-產品效果圖:

    樓地面抗震型變形縫美碩主打有兩款，一個是MSDSZJ，另一個是MSDSZ

    他們可互為替代品，主要區別在于MSDSZJ 是靠橡膠伸縮，MSDSZ是靠填縫膠伸縮。

南京美碩建材有限公司是專業制造建筑變形縫，伸縮縫裝置等新型科技建材的現代化企業，南京美碩建材有限公司是技術領先的現代化企業，公司擁有先進的生產設備，完善的檢測設備。已通過ISO9001:2000國際質量體系認證，并獲重合同守信用企業。年產各類變形縫36萬米。
  南京美碩建材有限公司設計制造的多種型號和規格的產品可適應不同工程的需要，該產品的研發是建立在本公司在若干工程安裝實踐的基礎上的，本公司改良了許多美國、日本以及國內一些公司產品不符合工程實際、不便于安裝的產品，從中創新出了許多新型實用的產品，目前，該一系列產品已申報國家實用新穎及外觀設計專利。

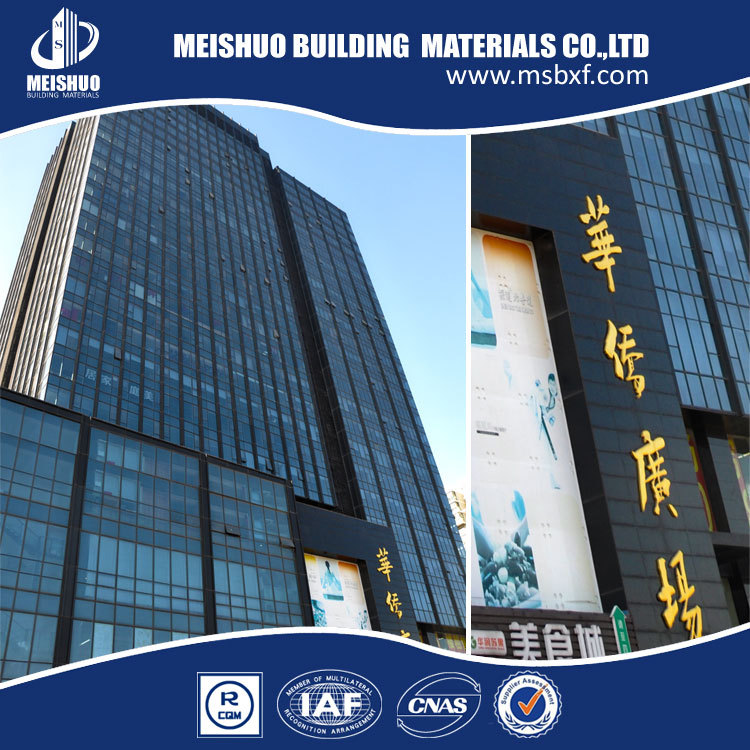

美碩近年部分變形縫合作項目案例
