文件柜冷彎成型設備

我們從事冷彎機械的設計制造超過15年，技術方面我們擁有專業的設計研發團隊，在生產上我們堅持嚴格執行嚴謹的生產裝配流程，服務方面我們為客戶提供熱情，及時的售后服務。造就了我們的產品客戶滿意度達到百分百，生產出的產品熱銷全國三十多個省，市，直轄市，并且大量出口到歐洲，澳洲，中東，北美等地區。

設備技術參數

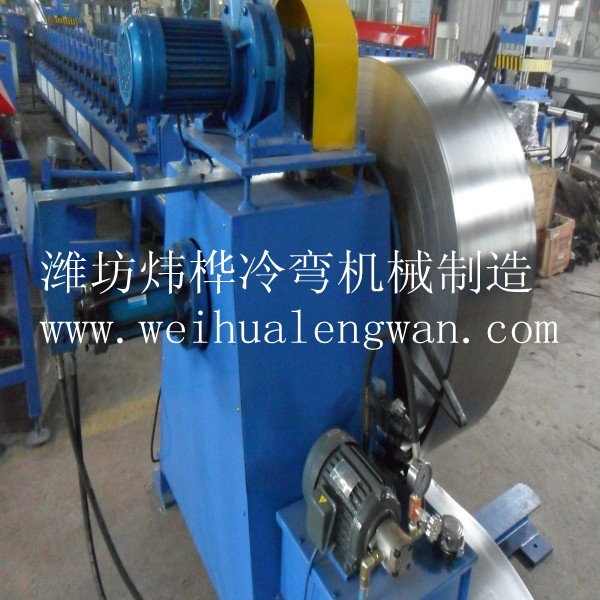

1、電動放料架
      1.1內漲式，載重5.0T
      1.2內徑漲縮范圍：460-520mm，外徑：1200mm（鋼卷寬度）
      1.3放料方式：電動放料

2、校平部分
      2.1 工作棍數：七輥
      2.2校平輥輪排布：上3/下4
      2.3校平輥直徑：80mm
   2.4校平輥材質：校平輥經調質、鍍鉻處理后其剛性、表面粗糙度等機械性能大大提高；其由夾送輥及校平輥組成，夾送輥可單獨調整，校平上輥采用整體結構，前后設兩個調整點，可形成一定的傾斜角度，便于提高校平質量。校平機入料端帶有一對導向平輥及兩對導向立輥，導向立輥可對中移動及同時移動。手輪調整，帶刻度，方便對中。

3、伺服送料機
   3.1電機功率：3.0KW
   3.2 材料厚度： 1.0-2.0mm
   3.3 操作方式：觸摸屏
   3.4 控制器; 三菱PLC控制器

4、沖孔裝置
   4.1 功能：用于橋架腰部的連接孔。
  4.2結構：采用液壓驅動，設定長度，自動測長，到達設定距離時自動定位停機，液壓缸動作帶動沖孔模具，停機自動沖壓。沖孔機可水平移動。

5、成型主機

     5.1 輥壓速度：8-12m/min
     5.2 成型道次： 16-22道 依據不同型材
     5.3 底架：36#工字鋼焊接而成，上鋪鋼板龍門刨平
     5.4 側板：獨立式整體牌坊，整體加工，強度高
     5.5 傳動方式：鏈條傳動 ，上下輥輪配備聯動齒輪 保證傳動力
    5.6軋輥材料：采用優質GCR15號鋼鍛鋼數控加工后表面鍍硬鉻處理 高頻淬火Hrc58-60
     5.7 主軸直徑：GCR40￠75mm  調質處理
     5.8 主機功率：15KW 電機配擺線針輪減速機

6、液壓切斷
   6.1 切斷方式：液壓切斷
  6.2切斷刀片：創新設計組合三片刀，無須更換刀片。不同板型可通過切斷裝置左側和頂端的絲桿進行調節，整個調節只需數分鐘即可。
   6.3 刀片材質：Cr12，淬火處理  硬度可達HRC56-58度

7、收料臺：滾輪式
   7.1形式：型鋼焊接結構，無動力托架。
  7.2功能與結構：切斷后的板材的出料，到位后人工下料。由型鋼、無動力滾筒裝配、焊接而成，起到成品托料作用。
   7.3數量：共2節，每節3m

8、電器控制系統：
   整線采用進口PLC控制，液晶顯示觸摸屏，人機界面。實現人與PLC的交互。操作人員通過設定的程序自動運行（可編程控制）并對控制過程進行監控，實現操作人員控制生產線和修改控制參數，并可實時監控設備運行狀態，運行參數和故障指示等。制件長度數字設定，制件長度可調整。實時監控設備運行狀態和故障指示.
