防風閥成型設備、防風閥生產設備、防火閥成型機、防風閥生產線

1、 放料機

放料機技術參數：

板料寬度：≤380 mm；材料厚度≤2.0mm；

料卷內徑：φ508mm；   內徑漲縮范圍ф480-520 mm；

料卷最大外徑:φ1200mm;承載重量：≤3T

2 、校平送料、沖孔

a.工作輥數：5輥式校平機

b.結構特點：校平輥經調質、鍍鉻處理后其剛性、表面粗糙度等機械性能大大提高；其由夾送輥及校平輥組成，夾送輥可單獨調整，校平上輥采用整體結構，前后設兩個調整點，便于提高校平質量。校平機入料端帶有一對導向平輥及兩對導向立輥，導向立輥可對中移動及同時移動。手輪調整，方便對中。

送料方式：校平機送料

結構: 液壓沖孔機構

沖壓機：采用鋼板焊接機身，剛性好，外形美觀。

沖模:6套

3、切斷機

a.形式：液壓切斷機

b.結構特點：切斷機放在沖孔機后，由編碼器定長，切斷長度可以自行設定。

4、成型主機

機型：GY150型

成型道次：18道（輥）

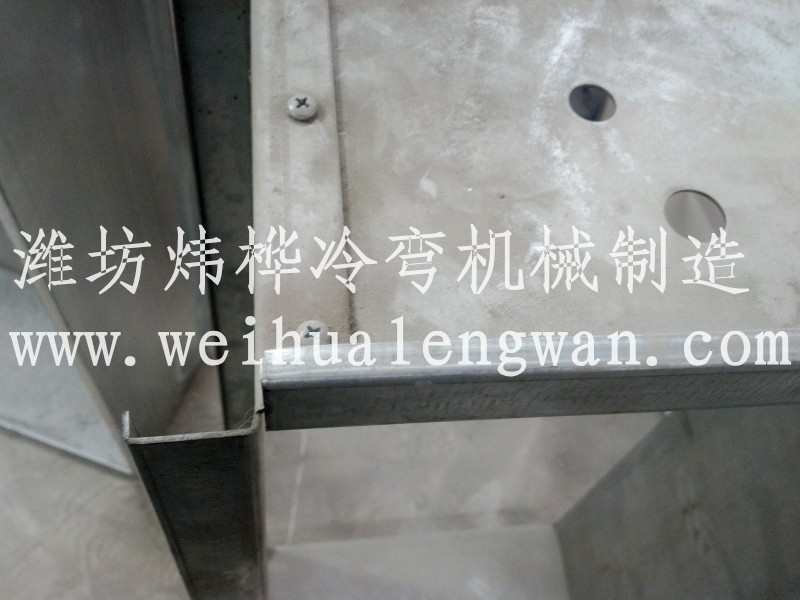

成型品種：C型材

成型機架:墻板式+鏈條傳動

最大進料寬度：≤380mm

最大材料厚度： 2.0mm

軋輥軸軸徑：φ60mm

軋輥模具材質：Gcr15，淬火處理，HRC58-62°

主傳動電機：18.5kw 變頻電機驅動。

5、折彎機

    a.形式：液壓折彎機

b.結構特點：折彎機放在主機后，由主機定長，折彎長度可以自行設定。

6、 出料臺

結構：輥筒式，無動力

7、 電器控制系統

整線采用PLC控制，液晶顯示觸摸屏，人機界面。實現人與PLC的交互。操作人員通過設定的程序自動運行（可編程控制）并對控制過程進行監控，實現操作人員控制生產線和修改控制參數，并可實時監控設備運行狀態，運行參數和故障指示等。制件長度數字設定，制件長度可調整。實時監控設備運行狀態和故障指示。
