山西防火閥生產線全自動防火閥成型設備防風閥生產設備全自動成型機

防火閥成型機，防風閥成型機，正壓風閥成型設備

歡迎來電咨詢：呂經理 138 133 00911     武經理 187 8888 0043

  根據要求采用多種方式,可一次性完成整體防火閥框體或閥體的工藝

防火閥成型機推薦成型工藝
放料——整平送料——沖孔——成型-----切斷——收料臺

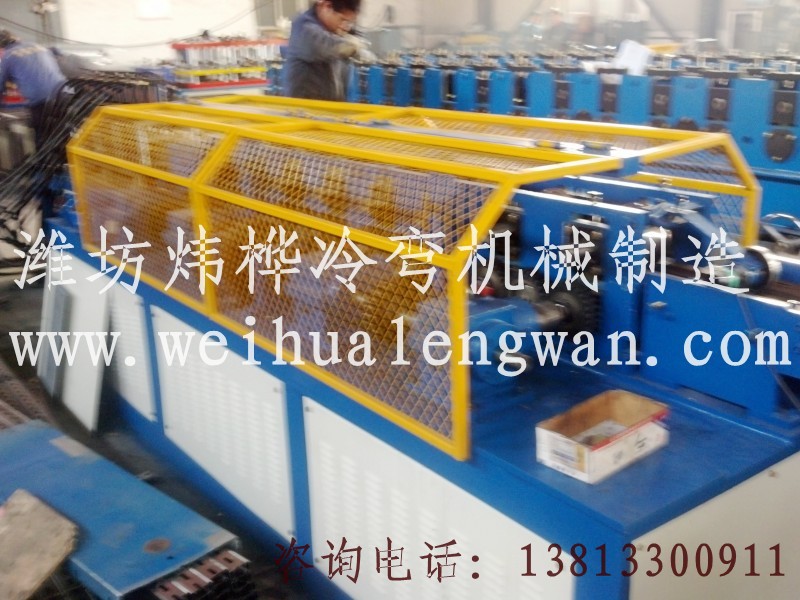

防火閥成型設備性能
1、生產占地面積：長18米X寬3米
2, 裝機總容量：大約21kw
3、機組軋制能力：寬：100-400mm,
4、生產速度：5-8米/分鐘
5、板材厚度1.0-2.0mm
6, 電壓：380V/415V，50Hz, 3相

防火閥成型設備生產工藝流程

放料--校平—伺服送料、沖孔（3個工位）--成型--切斷--收料

主要設備結構、性能概述

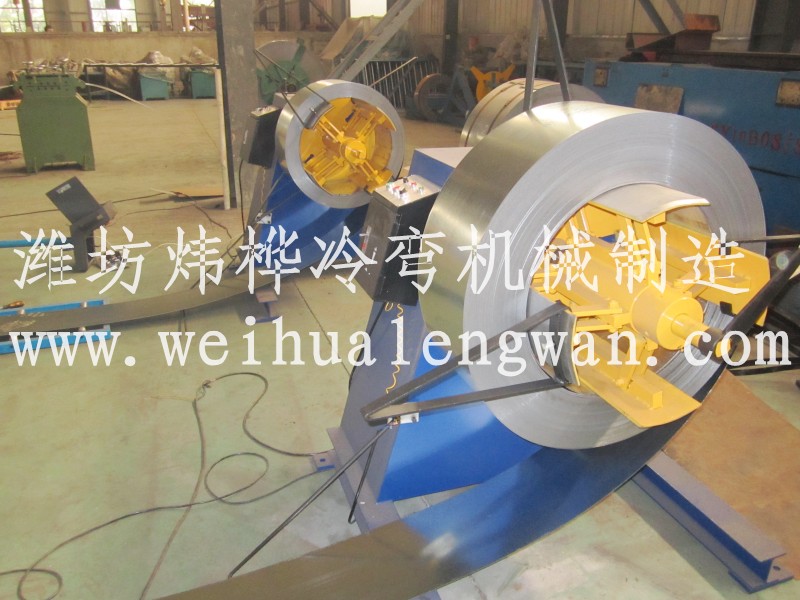

1 放料機

放料機技術參數：

板料寬度：≤380 mm；材料厚度≤2.0mm；

料卷內徑：φ508mm； 內徑漲縮范圍ф480-520 mm；

料卷最大外徑:φ1200mm;承載重量：≤2T

2 校平機

a.工作輥數：5輥式校平機

b.結構特點：校平輥經調質、鍍鉻處理后其剛性、表面粗糙度等機械性能大大提高；其由夾送輥及校平輥組成，夾送輥可單獨調整，校平上輥采用整體結構，前后設兩個調整點，便于提高校平質量。校平機入料端帶有一對導向平輥及兩對導向立輥，導向立輥可對中移動及同時移動。手輪調整，方便對中。

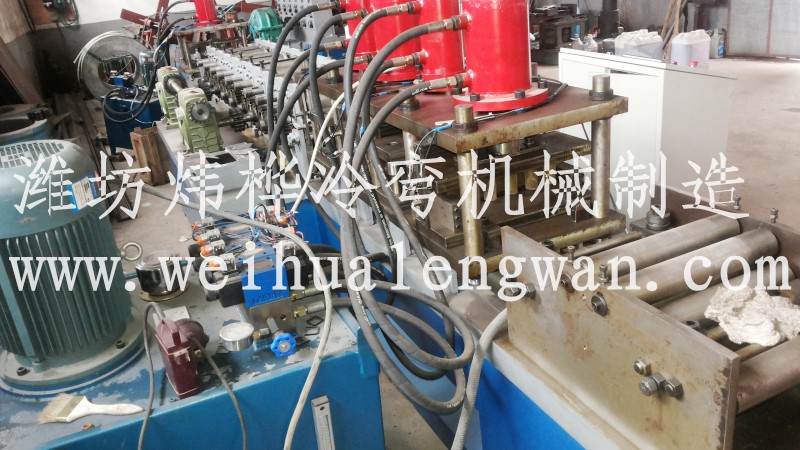

3 伺服送料、沖孔

送料方式：伺服電機送料

結構: 液壓沖孔機構

沖壓機：采用鋼板焊接機身，剛性好，外形美觀。

沖模:3

沖孔機架數量：3套
