防火閥外框成型設備防風閥成型機排煙閥生產線防火閥生產設備

防火閥成型設備生產工藝流程

放料--校平—伺服送料、沖孔（3個工位）--成型--切斷--收料

主要設備結構、性能概述

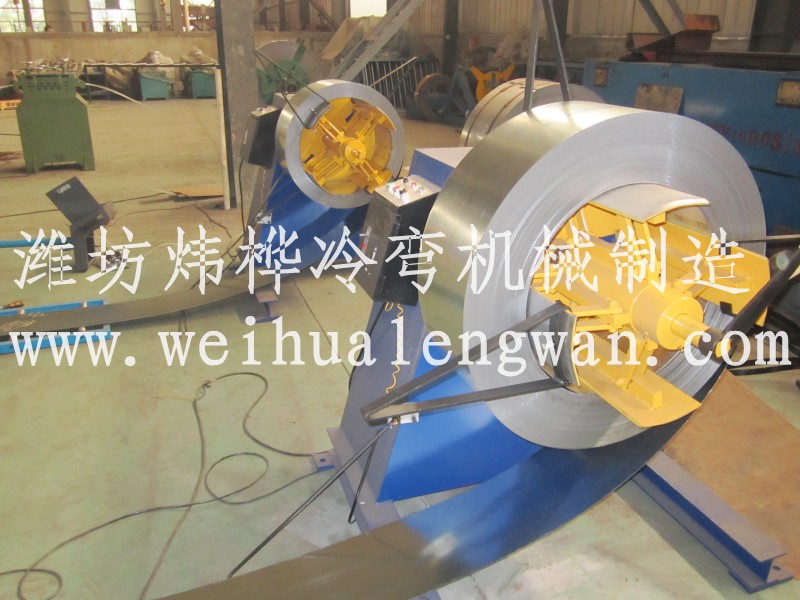

1 放料機

放料機技術參數：

板料寬度：≤380 mm；材料厚度≤2.0mm；

料卷內徑：φ508mm； 內徑漲縮范圍ф480-520 mm；

料卷最大外徑:φ1200mm;承載重量：≤2T

2 校平機

a.工作輥數：5輥式校平機

b.結構特點：校平輥經調質、鍍鉻處理后其剛性、表面粗糙度等機械性能大大提高；其由夾送輥及校平輥組成，夾送輥可單獨調整，校平上輥采用整體結構，前后設兩個調整點，便于提高校平質量。校平機入料端帶有一對導向平輥及兩對導向立輥，導向立輥可對中移動及同時移動。手輪調整，方便對中。

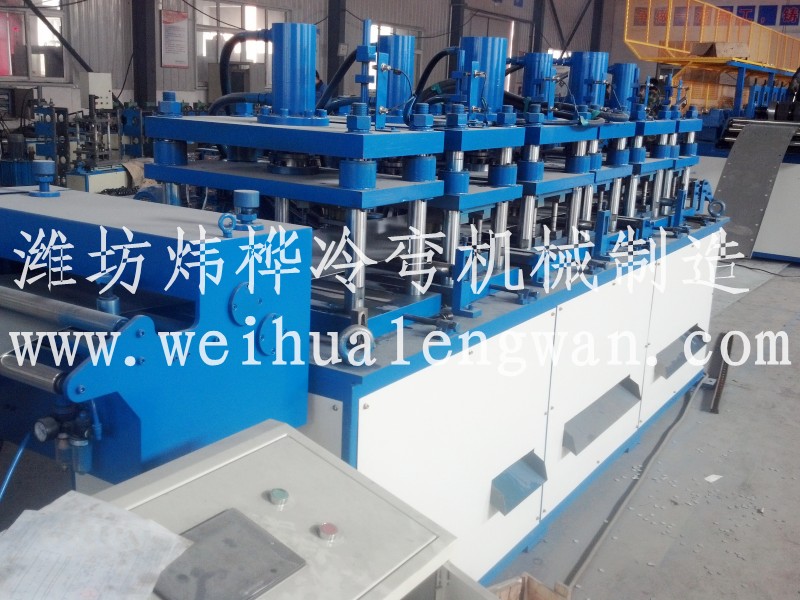

3 伺服送料、沖孔

送料方式：伺服電機送料

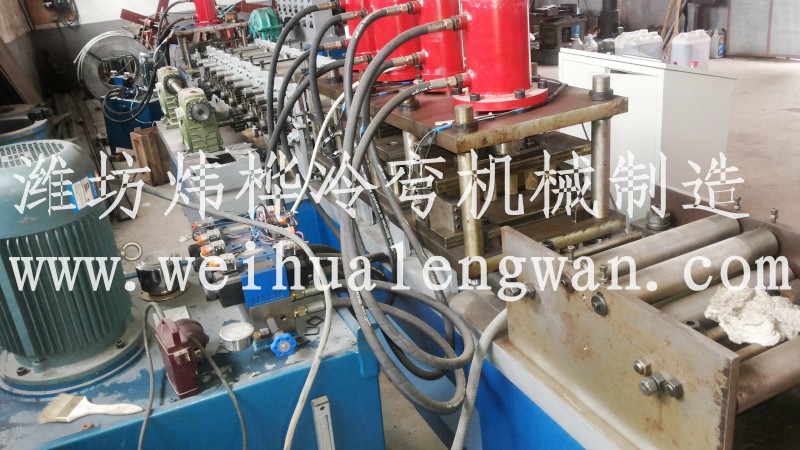

結構: 液壓沖孔機構

沖壓機：采用鋼板焊接機身，剛性好，外形美觀。

沖模:3

沖孔機架數量：3套

4成型主機

機型：GY150型

成型道次：16道（輥）

成型品種：C型材

成型機架:龍門牌坊式+鏈條傳動

最大進料寬度：≤380mm

最大材料厚度： 2.0mm

軋輥軸軸徑：φ65 mm

軋輥模具材質：Gcr15，淬火處理，HRC58-62°

主傳動電機：18.5kw 變頻電機驅動。

5切斷機

形式：液壓切斷機

b.結構特點：切斷機放在成型機后，由主機定長，切斷長度可以自行設定。

6 出料臺

結構：輥筒式，無動力

電器控制系統
